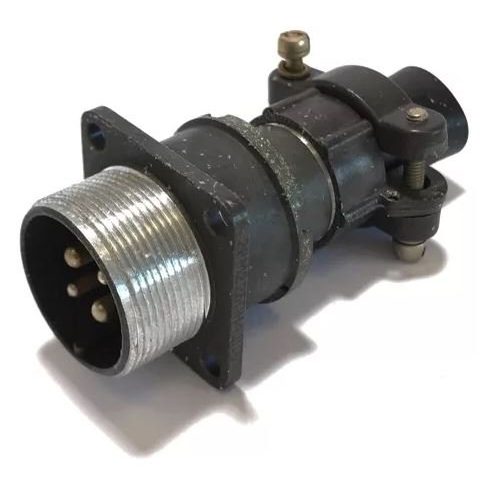

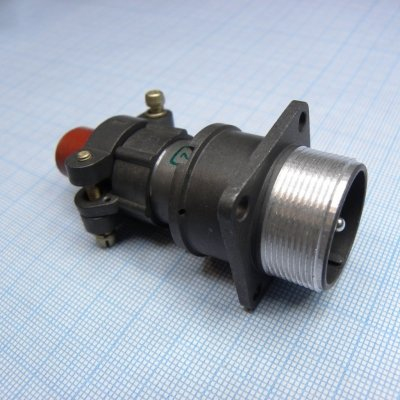

Соединитель2РМТ22БПН4Ш3В1В , выпущенный в 2013 году, является цилиндрическим низкочастотным тропикоустойчивым электрическим соединителем. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Ниже приведены основные технические характеристики и особенности этого соединителя:

Технические характеристики

• Тип соединителя : Негерметичный, тропикоустойчивый.

• Климатическое исполнение : Всеклиматическое (В).

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 4.

• Диаметры контактов : 2 мм и 3 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°C.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Максимальная токовая нагрузка на контакт :

  • ?1,0 мм: от 5 до 8 А;

  • ?1,5 мм: от 7 до 15 А;

  • ?2,0 мм: 18 А;

  • ?3,0 мм: 32 А.

• Сопротивление электрического контакта :

  • ?1,0 мм: не более 5,0 мОм;

  • ?1,5 мм: не более 2,5 мОм;

  • ?2,0 мм: не более 1,6 мОм;

  • ?3,0 мм: не более 0,8 мОм.

• Сопротивление изоляции : Не менее 1000 МОм (или 5000 МОм по другим данным).

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение 490 м/с? (50 g).

• Механический удар :

  • Одиночный: ускорение до 5000 м/с? (500 g);

  • Многократный: ускорение до 1000 м/с? (100 g).

• Линейное ускорение : До 2000 м/с?.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : До 500 раз.

Применение

Соединители 2РМТ22БПН4Ш3В1В используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры, включая специальное и общее назначение. Они подходят для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Условия эксплуатации

Эти соединители могут работать в широком диапазоне температур от -60°C до +100°C и выдерживают повышенную относительную влажность воздуха до 98% при температуре +40°C. Гарантийный срок хранения составляет 15 лет.
