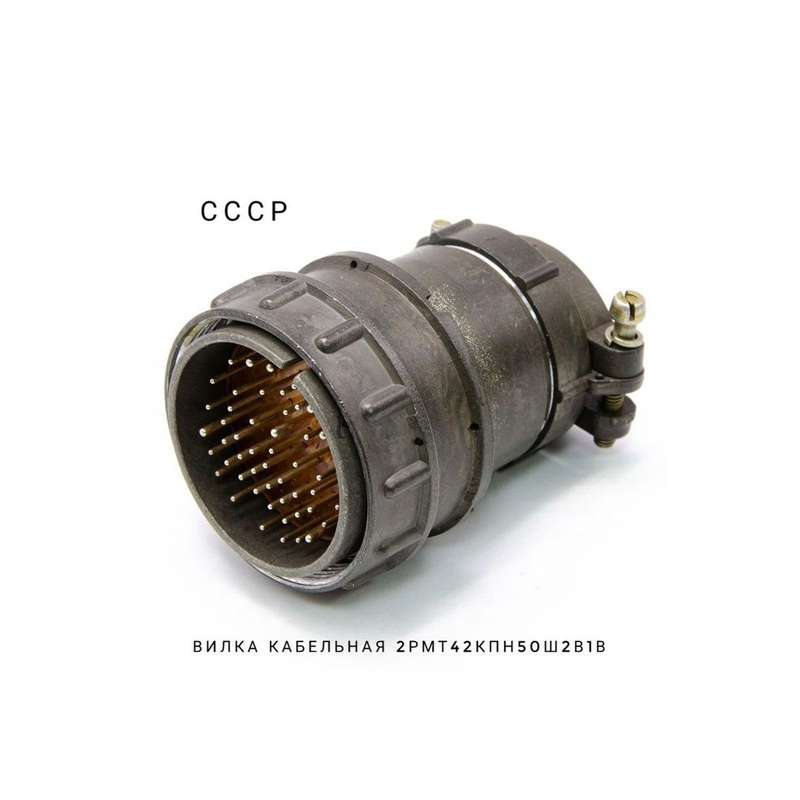

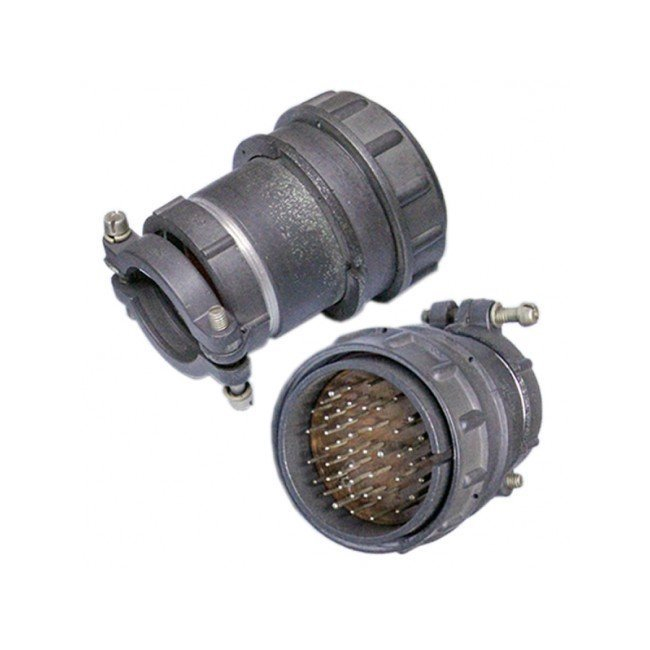

2РМТ42КПН50Ш2В1В «ОС» — это цилиндрический низкочастотный соединитель серии 2РМТ, кабельного исполнения, с прямым патрубком и резьбовой фиксацией сочлененного положения. Он предназначен для работы в цепях постоянного и переменного тока и относится к всеклиматическому исполнению, то есть рассчитан на эксплуатацию в широком диапазоне климатических условий.

Что означает обозначение

• 2РМТ — тип соединителя серии 2РМТ.

• 42 — условный размер корпуса.

• К — кабельный корпус.

• П — прямой патрубок.

• Н — гайка патрубка для неэкранированного кабеля.

• Ш — вилка.

• 2 — сочетание контактов.

• В — серебряное покрытие контактов.

• 1В — вариант исполнения по конкретной документации серии.

Назначение и конструкция

Это соединитель для внутреннего монтажа, применяемый в электрических соединениях, где важны надежность контакта и устойчивость к механическим и климатическим воздействиям. У серии 2РМТ типично резьбовое сочленение, а сами соединители выпускаются в кабельном и блочном исполнениях. Для этой модели указано 50 контактов и теплостойкость до 100 °C.

Основные характеристики

• Токовая нагрузка: 4 А на контакт 1 мм, 8 А на контакт 1,5 мм, суммарно до 190 А.

• Максимальное рабочее напряжение: 700 В.

• Сопротивление изоляции: не менее 5000 МОм.

• Электрическая прочность изоляции: до 2300 В при рабочем напряжении 700 В.

• Емкость между контактами: не более 6 пФ.

Условия эксплуатации

Соединитель рассчитан на работу при температурах от -60 °C до +100 °C, выдерживает повышенную влажность до 98% при +35 °C, а также вибрации, удары, линейные ускорения и пониженное атмосферное давление. Для серии указаны и повышенные механические стойкости, что делает ее пригодной для ответственных промышленных применений.

Про категорию «ОС»

Обозначение «ОС» относится к категории качества/приемки изделия; в карточках серии 2РМТ она указывается вместе с другими вариантами приемки, такими как «ОТК» и «ВП». Это важно, потому что одна и та же модель может выпускаться в разных вариантах по документации и контролю качества.
