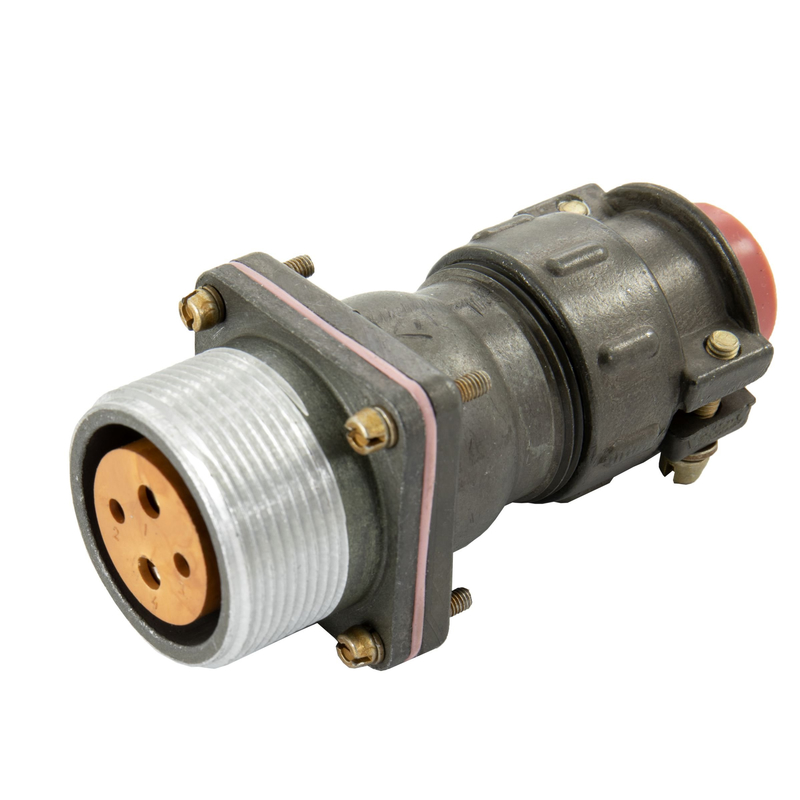

2РТТ28БПН2Ш9В — это низкочастотный цилиндрический соединитель блочного типа. Модель соответствует всеклиматическому исполнению и выпускалась в 2015 году с отметкой качества «5» (высший уровень).

Расшифровка обозначения

• 2РТТ — тип соединителя (пылебрызгозащищенный, теплостойкий).

• 28 — условный размер корпуса.

• Б — блочный корпус.

• ПН — прямой патрубок без дополнительных модификаций.

• 2Ш9В — 2 контакта диаметром 3,5 мм, покрытие серебром, всеклиматическое исполнение.

Характеристики

• Электрические параметры:
  • Номинальное рабочее напряжение: До 850 В (амплитудное значение).
  • Максимальная рабочая частота: До 3 МГц.
  • Количество контактов: 2.
  • Диаметр контактов: 3,5 мм.
  • Покрытие контактов: Серебро (обеспечивает низкое контактное сопротивление и высокую электропроводность).
  • Сопротивление изоляции: Не менее 5000 МОм в нормальных климатических условиях.
  • Электрическая прочность изоляции: Выдерживает напряжение не менее 2000 Вэфф между контактами.
• Механические параметры:
  • Тип корпуса: Цилиндрический блочный (предназначен для монтажа на панель или прибор).
  • Тип патрубка: Прямой, для крепления кабеля или проводников.
  • Износостойкость: Не менее 500 циклов сочленений-расчленений.
  • Виброустойчивость: Обеспечивает надежную работу при вибрационных нагрузках в широком диапазоне частот (например, до 2000 Гц с ускорением до 150 м/с²).
  • Ударопрочность: Выдерживает многократные удары с ускорением до 40 g и одиночные удары до 500 g.
  • Защита: Пылебрызгозащищенный корпус (соответствует степени защиты IP64-IP67 в сочлененном состоянии, что обеспечивает защиту от пыли и брызг воды).
• Климатические и эксплуатационные параметры:
  • Климатическое исполнение: Всеклиматическое (В), что позволяет эксплуатацию в широком диапазоне температур и влажности.
  • Диапазон рабочих температур: От -60°C до +125°C, благодаря теплостойкому исполнению.
  • Повышенная влажность: Сохраняет работоспособность при относительной влажности до 98% при температуре +35°C.
  • Пониженное атмосферное давление: Функционирует при давлении до 0,67 кПа (соответствует условиям высокогорья или частичного вакуума).
  • Долговечность: Расчетный срок службы не менее 10 000 часов.

Применение

Соединитель 2РТТ28БПН2Ш9В предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Благодаря своим характеристикам, он применяется в условиях повышенной влажности, вибрации и пониженного давления, что делает его идеальным для использования в:

• Авиационной и космической технике (системы связи, навигационное оборудование, бортовая электроника).
• Судостроении (оборудование морских и речных судов, подводных аппаратов, где требуется защита от влаги).
• Военной технике (системы управления, радиолокационные станции, средства связи, наземные и бронетанковые машины).
• Промышленной автоматике и приборостроении (системы контроля и измерения в жестких промышленных условиях, датчики, аппаратура для тяжелой промышленности).
• Железнодорожном транспорте (системы сигнализации, управления движением, бортовое оборудование).
• Энергетике (контрольно-измерительная аппаратура, системы защиты и автоматики).
