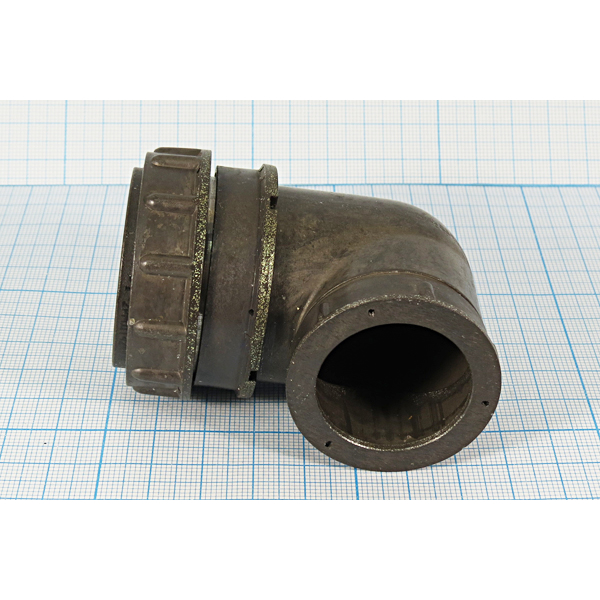

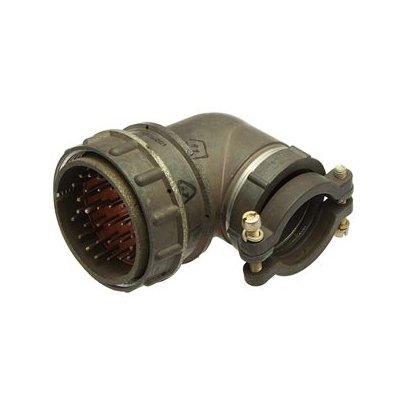

2РМТ42КУЭ30Ш2В1В — это цилиндрический низкочастотный кабельный соединитель (вилка) серии 2РМТ с угловым патрубком, рассчитанный на работу в цепях постоянного и переменного тока до 3 МГц и для экранированного кабеля.

Расшифровка обозначения

• 2РМТ — серия низкочастотных цилиндрических негерметичных разъёмов для соединения длинных цепей.

• 42 — условный размер корпуса (посадочный диаметр около 42 мм).​

• К — кабельный тип корпуса.​

• У — угловой патрубок.​

• Э — патрубок под экранированный кабель (с гайкой для зажима экрана).​

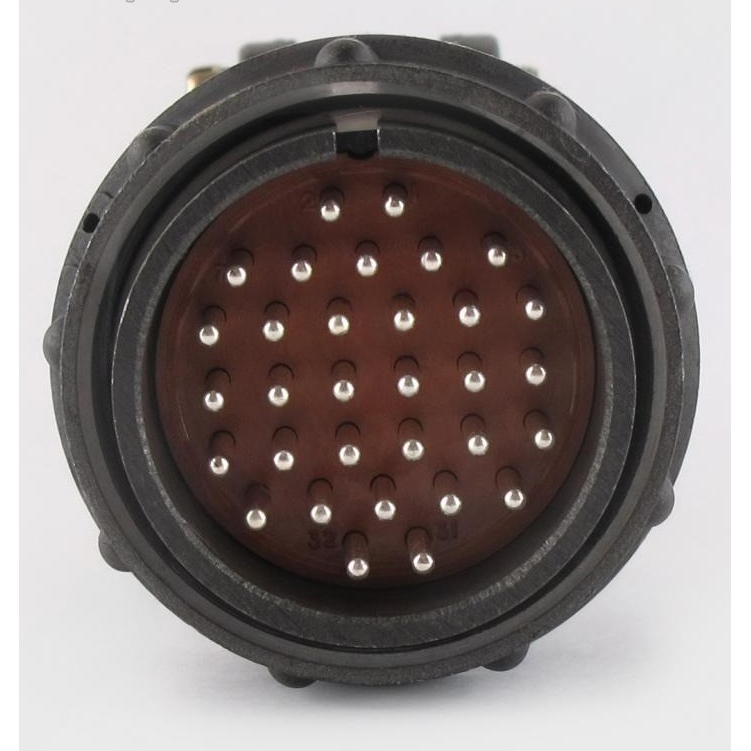

• 30 — количество контактов.​

• Ш — вилка (штекерная часть).​

• 2 — сочетание контактов (контакты диаметром 1 и 1,5 мм).​

• В — серебряное покрытие контактов.​

• 1 — теплостойкость до +100 °С.

• В — всеклиматическое исполнение (для эксплуатации в широком диапазоне климатических условий).​

Электрические характеристики

• Количество контактов: 30, смесь 1 мм и 1,5 мм.​

• Ток на одиночный контакт:

  • контакт 1 мм — 4,5 А;

  • контакт 1,5 мм — 9 А.

• Максимальная суммарная токовая нагрузка на соединитель: 168 А.

• Максимальное рабочее напряжение:

  • для контактов 1 мм — 700 В;

  • для контактов 1,5 мм — 560 В.

• Максимальное испытательное напряжение в нормальных условиях:

  • 1 мм — 2300 В;

  • 1,5 мм — 1850 В.​

• Сопротивление контактов:

  • 1 мм — не более 5 мОм;

  • 1,5 мм — не более 2,5 мОм.​

• Емкость между контактами: не более 6 пФ.​

• Сопротивление изоляции: не менее 5000 МОм.​

Провода, допускаемые к подключению:

• к контактам 1 мм — сечение около 0,5 мм²;

• к контактам 1,5 мм — около 1 мм².​

Механика и надёжность

• Тип сочленения: резьбовое, с одношпоночной поляризацией корпусов.​

• Усилие расчленения соединителя: не более 343,4 Н (≈35 кгс).​

• Число сочленений–расчленений: 500.​

• Минимальная наработка: 5000 ч.​

• Минимальный срок сохраняемости: 15 лет.​

• Длина патрубка: около 74,6 мм.​

Условия эксплуатации

• Диапазон рабочих температур среды: от −60 °C до +100 °C.​

• Допустимая смена температур: от −60 °C до +180 °C.​

• Относительная влажность при +35 °C: до 98%.​

• Рабочее давление:

  • пониженное — до порядка 10⁻¹² мм рт. ст.;

  • повышенное — до 506 кПа (5 кгс/см²).​

• Вибрация:

  • частоты от 1 Гц до 5000 Гц;

  • амплитуда ускорения до 490 м/с².​

• Акустический шум:

  • частоты 50 Гц – 10 кГц;

  • уровень звукового давления до 170 дБ.

• Многократный удар: пиковое ускорение до 1000 м/с², длительность 1–5 мс.​

• Одиночный удар: до 5000 м/с², 0,1–2 мс.
