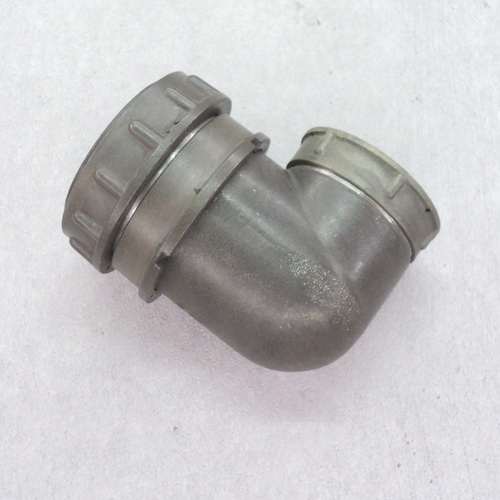

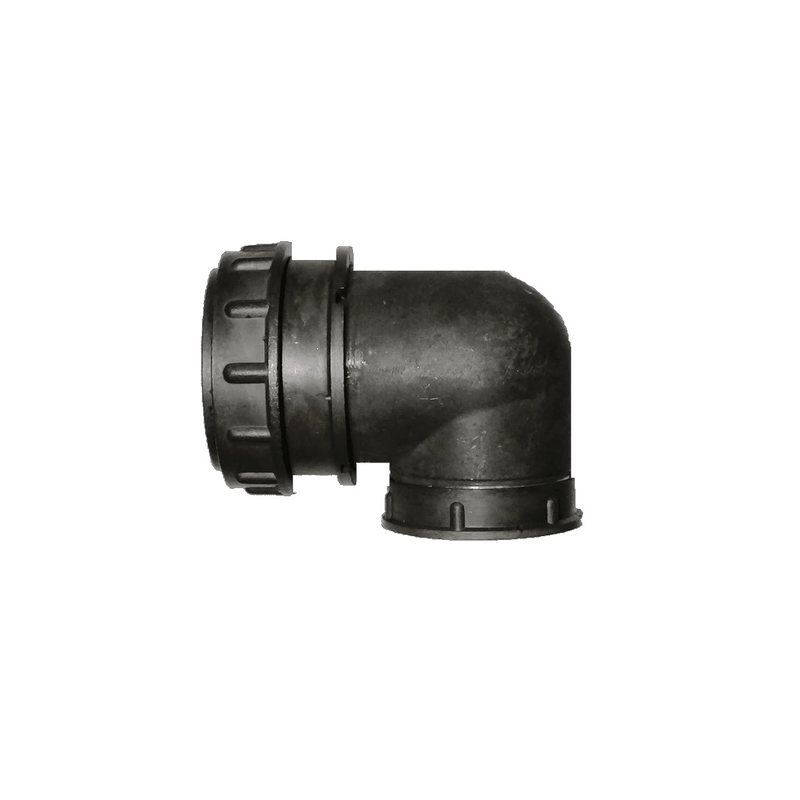

2РМТ42КУЭ50Ш2В1В — это кабельная вилка цилиндрического низкочастотного соединителя серии 2РМТ (2015–2026 гг.).

Описание

Разъём имеет кабельный корпус типа К с посадочным диаметром 42 мм и угловым патрубком (У).
Это всеклиматическое исполнение (В) для экранированного кабеля (Э), с 50 контактами и серебряным покрытием (В1В).
Часть соединителя — вилка (Ш), сочетание контактов — 2. ​

Характеристики

• Тип соединителя: Цилиндрический низкочастотный, кабельная вилка.
• Тип сочленения: Байонетный.
• Количество контактов: 50.
• Посадочный диаметр: 42 мм.
• Максимальное рабочее напряжение: До 700 В (переменное напряжение, амплитудное значение), до 1000 В (постоянное напряжение).
• Номинальный ток на контакт: До 2 А (для контактов малого диаметра).
• Сопротивление контактов: Не более 2,5 мОм.
• Сопротивление изоляции: Не менее 5000 МОм (в нормальных климатических условиях).
• Диэлектрическая прочность изоляции: Не менее 2000 В (эффективное значение).
• Диапазон рабочих температур: От -60°C до +100°C.
• Механическая износостойкость: Не менее 500 циклов сочленения-расчленения.
• Виброустойчивость: Частотный диапазон до 5000 Гц с ускорением до 100 g.
• Ударная прочность: Многократные удары до 100 g, одиночные удары до 500 g.
• Покрытие контактов: Серебро.
• Материал корпуса: Алюминиевый сплав.
• Материал изолятора: Термореактивная пластмасса.
• Степень защиты (в сочлененном состоянии): Не ниже IP54.

Применение

Предназначен для работы в электрических цепях постоянного и переменного тока (до 3 МГц) в радиоэлектронной и радиотехнической аппаратуре. Используется для объёмного монтажа в условиях повышенной влажности, вибрации и температурных перепадов.

Благодаря своей надёжной конструкции и всеклиматическому исполнению, соединители серии 2РМТ, включая данную модель, широко применяются в:

• Промышленной электронике и аппаратуре общего назначения.
• Автоматизированных системах управления и контроля.
• Измерительном и испытательном оборудовании.
• Морском и речном судостроении.
• Наземной аппаратуре авиационной и космической техники.
• Железнодорожном транспорте.
• Средствах связи и телекоммуникации.
• Специальной и военной технике (в некритических системах).
