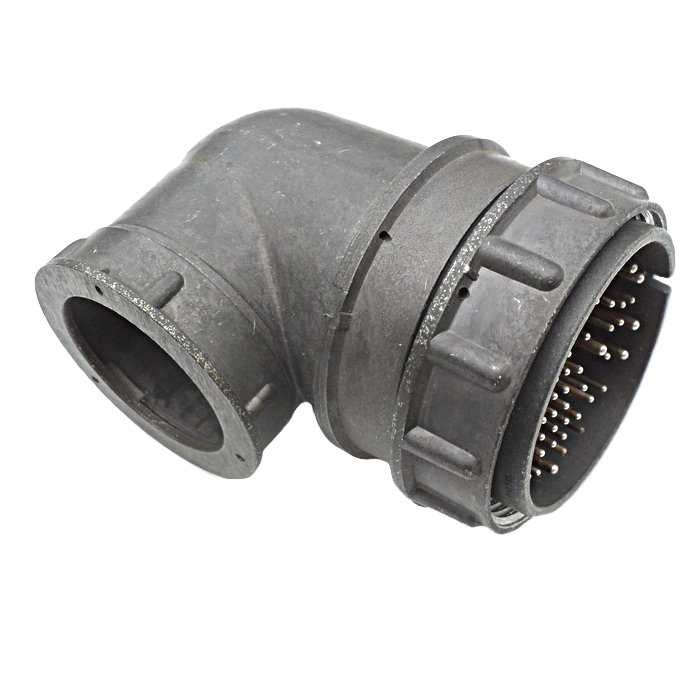

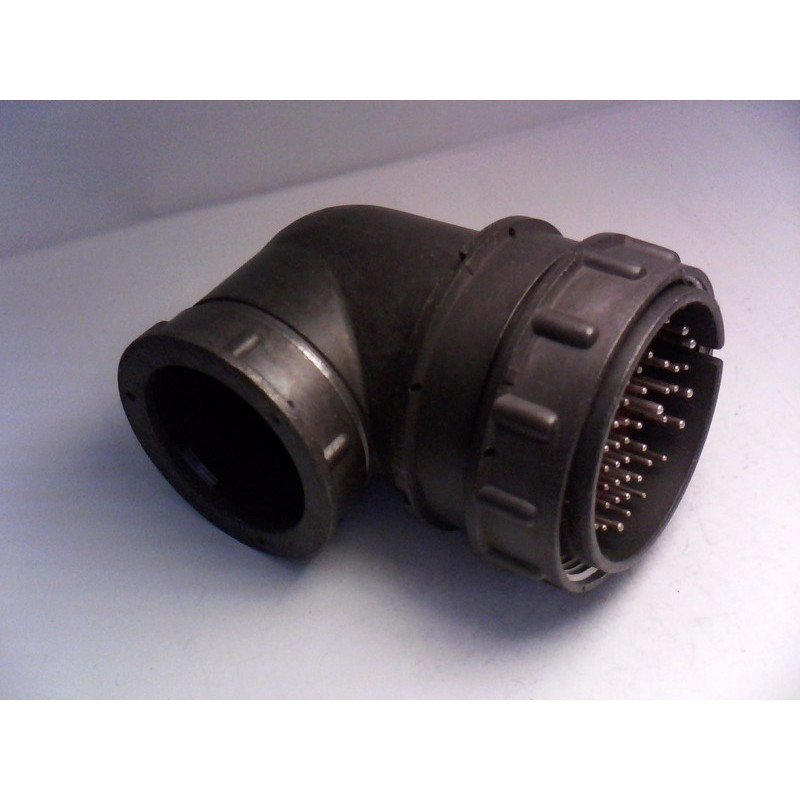

2РМТ42КУЭ50Ш2В1В Вилка кабельная

2РМТ42КУЭ50Ш2В1В — это негерметичный кабельный соединитель (вилка) из серии 2РМТ, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Общие сведения

• Тип: вилка кабельная с угловым патрубком (исполнение «У»), рассчитанная на экранированный кабель (обозначение «Э»).

• Всеклиматическое исполнение: рассчитана на эксплуатацию в широком диапазоне температур и атмосферных условий, обычно от примерно −60 °C до +100 °C.

• Контакты: 50 штыревых контактов, сочетание «2» означает смешанную группу (разные диаметры и допустимые токи по рядам).

Электрические характеристики

• Рабочее напряжение: до 560–700 В (постоянного или переменного тока).

• Максимальный ток на один контакт: до 4 А; суммарная допустимая нагрузка на весь соединитель — до 190 А.

• Покрытие контактов: серебро или золото, что обеспечивает низкое сопротивление и стабильные характеристики.

• Электрические параметры: сопротивление контактов порядка единиц мегом (микроом на переходе), сопротивление изоляции не менее 5000 МОм, паразитная ёмкость между контактами не более 6 пФ.

Конструкция и монтаж

• Корпус: кабельный (обозначение «К»), диаметр 42 мм, тип 2РМТ (цилиндрический разъём на резьбовом фланце).

• Патрубок: угловой («У»), что удобно для «объёмного» монтажа в ограниченных посадочных местах.

• Гайка патрубка: «Э» — предназначена для монтажа экранированного кабеля; экран кабеля соединяется с корпусом вилки для обеспечения электромагнитной совместимости.

Применение

• Используется во встроенных электронных и электротехнических блоках, в военной, промышленной и связной аппаратуре, где требуется компактный и надёжный многоконтактный разъём.

• Подходит для межблочных и кабельных соединений между блоками, приборами и шкафами, как в стационарных, так и в подвижных установках.
