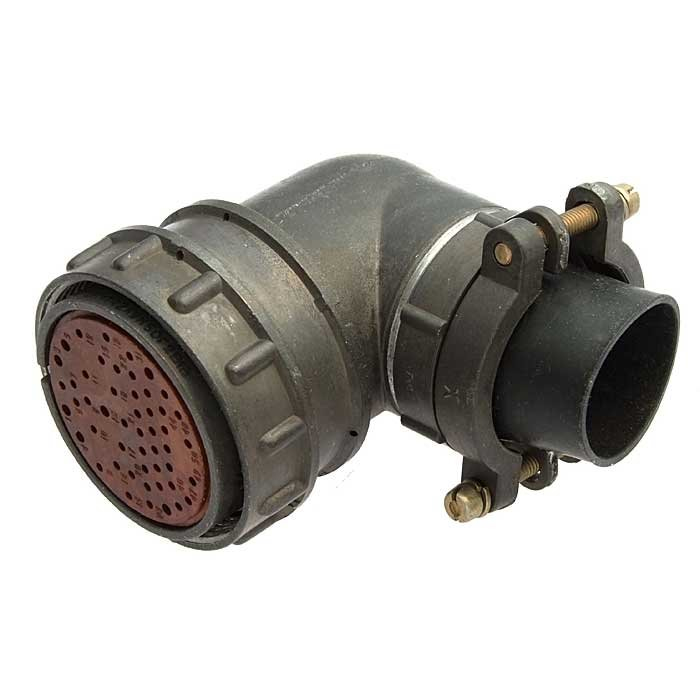

2РМТ42КУН50Г2В1В — это низкочастотный цилиндрический электрический соединитель серии 2РМТ, выполненный по типу «розетка кабельная угловая» и предназначен для соединения кабельных и печатных линий в радиоэлектронной и радиотехнической аппаратуре.

Назначение и конструкция

Этот разъем используется в электрических цепях постоянного и переменного тока с частотой до нескольких мегагерц, в том числе в условиях повышенной вибрации и ударных нагрузок. Корпус выполнен из алюминиевого сплава с анодированием, изолятор — карболит, контакты — латунь с серебряным покрытием, что обеспечивает хорошую электропроводность и устойчивость к окислению.

Ключевые параметры

• Количество контактов: 50, из них 43 диаметром 1 мм и 7 — 1,5 мм; контакты гнездовые, извлекаемые.

• Ток на контакт: до 4 А для контактов Ø 1 мм и до 8 А для Ø 1,5 мм; суммарный рабочий ток разъёма — до примерно 190 А.

• Напряжение: максимальное рабочее до 560–700 В (в зависимости от диаметра контактной пары), электрическая прочность изоляции порядка 2300 В.

Климатические и механические условия

• Рабочий диапазон температур: от −60 до +100 °С; теплостойкость по классу «1» (до 100 °С).

• Устойчивость к вибрации и ударам: выдерживает синусоидальную вибрацию до 50g, многократные удары до ~100g и одиночные удары до ~500g, а также линейные нагрузки до 2000 м/с².

«5» на маркировке

Обозначение «5» в маркировке обычно относится к типу или виду приёмки изделия (например, «5» – вид приёмки, ВП, ПЗ по действующим НД), а не к количеству контактов или размерности. Это указание на порядок контроля и отбора партии при проверке на соответствие техническим условиям ГЕ0.364.126ТУ.
