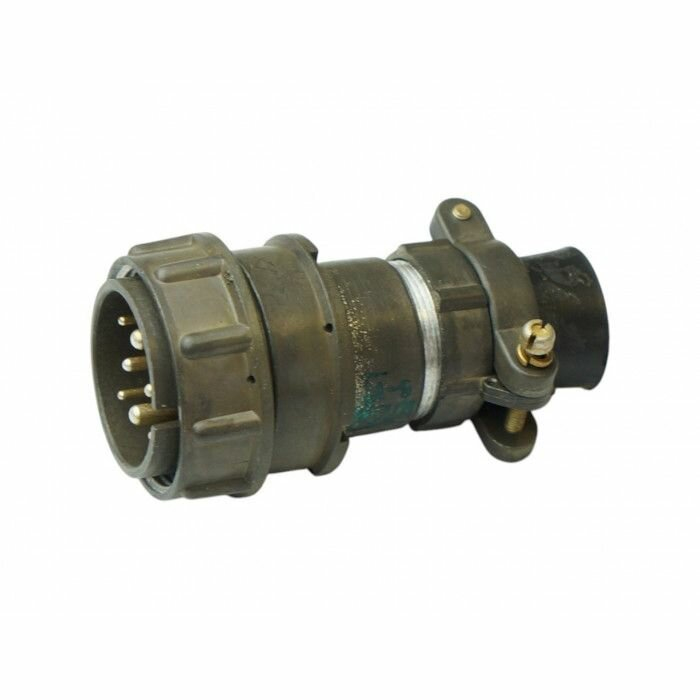

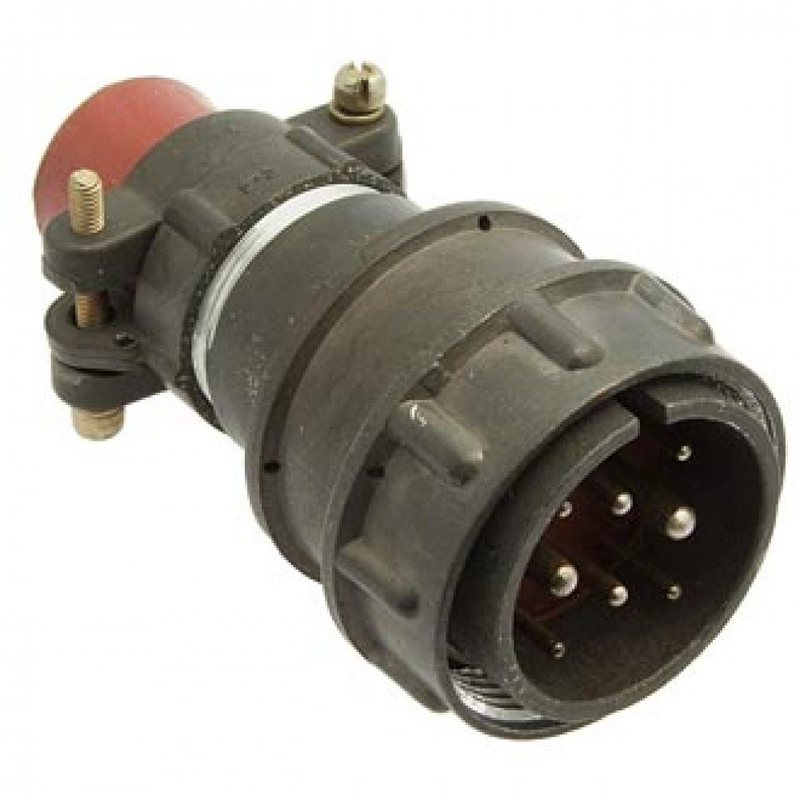

2РМД30КПН8Ш7А1 — это вилка кабельная, входящая в серию разъемов 2РМД. Эти разъемы предназначены для ручного соединения и используются в цилиндрических конструкциях для внутреннего объемного монтажа. Они способны соединять электрические цепи с нагрузкой до 260 А и напряжением до 700 В.

Технические характеристики :

• Тип корпуса : Кабельный (К).

• Тип патрубка : Угловой (Н).

• Количество контактов : 8.

• Сочетание контактов : Контакты диаметром 1,5 мм, 2 мм и 3 мм.

• Покрытие контактов : Золото (А).

• Теплостойкость : +100° С.

Применение :
Эти разъемы используются в различных электронных устройствах и системах, где требуется надежное и прочное соединение. Они подходят для работы в широком диапазоне температур и могут выдерживать различные климатические условия.

Функциональный аналог :
Функциональным аналогом 2РМД30КПН8Ш7А1 является вилка 2РМДТ30КПН8Ш7А1В, которая также имеет золото как покрытие контактов.

Разъем2РМД30КПН8Ш7А1 относится к типу цилиндрических коннекторов ручного соединения, предназначенных для внутреннего объемного монтажа. Он используется для соединения цепей с нагрузкой до 260 А и 700 В, хотя для конкретного исполнения с 8 контактами рабочее напряжение не превышает 560 В.

Расшифровка обозначения

• 2РМД : Тип соединителя.

• 30 : Условный размер корпуса.

• К : Вид корпуса — кабельный.

• П : Вид патрубка — прямой.

• Н : Вид гайки патрубка — для неэкранированного кабеля.

• 8 : Количество контактов.

• Ш : Часть соединителя — вилка.

• 7 : Обозначение сочетания контактов — ? 1,5 мм, ? 2,0 мм и ? 3,0 мм.

• А : Покрытие контактов — золото.

• 1 : Теплостойкость — до 100°С.

Технические характеристики

• Количество контактов : 8.

• Рабочее напряжение : Не более 560 В.

• Максимальная токовая нагрузка на одиночный контакт :

  • Контакты ? 1,5 мм: 13 А.

  • Контакты ? 2,0 мм: 18 А.

  • Контакты ? 3,0 мм: 36 А.

• Максимальная общая токовая нагрузка : Не более 120 А.

• Сопротивление контактов :

  • Контакты ? 1,5 мм: Не более 0,0025 Ом.

  • Контакты ? 2,0 мм: Не более 0,0016 Ом.

  • Контакты ? 3,0 мм: Не более 0,0008 Ом.

• Материал контактов : Золото или серебро.

• Рабочая температура окружающей среды : -60...+100°C.

• Минимальная наработка : Не менее 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

Ответная часть

Для вилки2РМД30КПН8Ш7А1 ответной частью являются розетки2РМД30Б8Г7А1 и2РМД30Б8Г7А1Б .
