2РМТ42КУН50Ш2В1В «5» — это кабельная угловая вилка (штекер) серии 2РМТ, входящая в ряд цилиндрических негерметичных электрических соединителей, предназначенных для работы в цепях постоянного и переменного тока с частотой до 3 МГц. По обозначению видно, что она относится к всеклиматическому исполнению (буква «В») и изготовлена по техническим условиям приёмки «5», рассчитана на использование в сложных климатических условиях по ГОСТ 15150‑69.

Конструкция и назначение

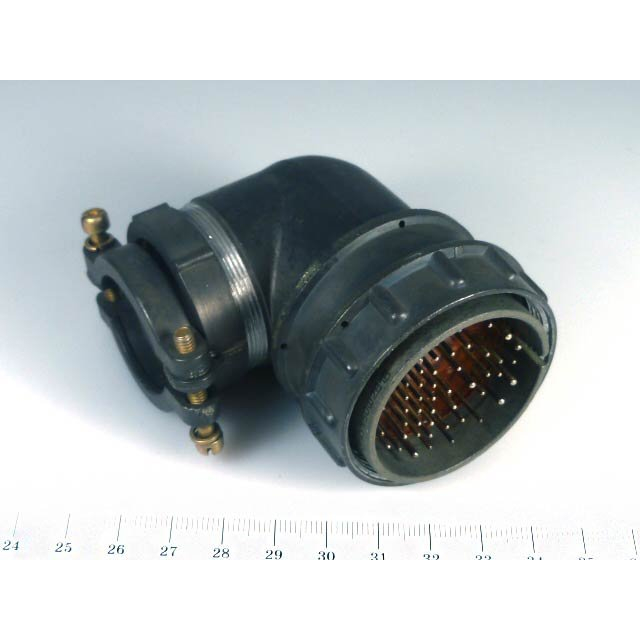

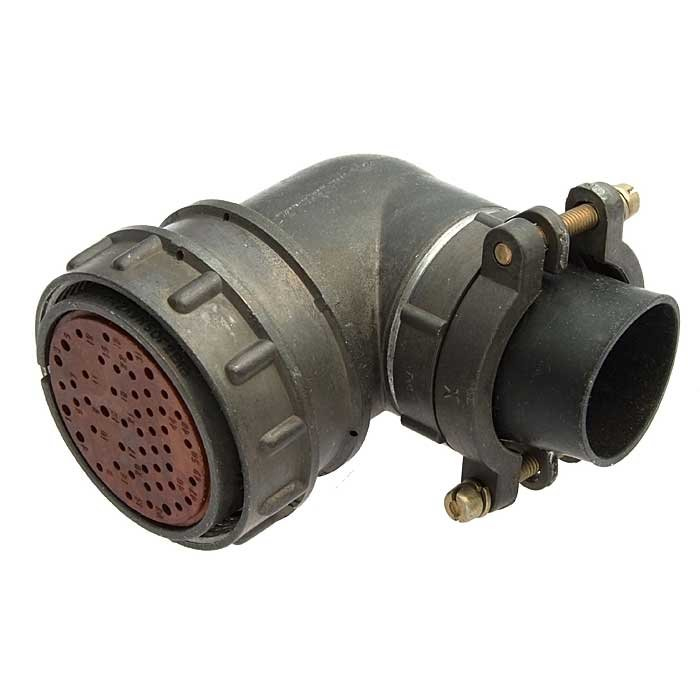

Вилка 2РМТ42КУН50Ш2В1В «5» имеет круглый корпус диаметром 42 мм, кабельный угловой патрубок и предназначена для монтажа на неэкранированный кабель. Соединитель относится к тропико‑ и всеклиматическому исполнению, рассчитан на эксплуатацию в широком диапазоне температур, повышенной влажности и механических воздействий.

Электрические параметры

У соединителя 50 рабочих контактов диаметром 1 и 1,5 мм с серебряным покрытием, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость. Максимальная токовая нагрузка на одиночный контакт составляет 4 А для диаметра 1 мм и 8 А для 1,5 мм; суммарная токовая нагрузка на весь соединитель достигает порядка 190 А.

Максимальное рабочее напряжение — до 560–700 В (в зависимости от варианта испытаний), а электрическая прочность изоляции при нормальных условиях — порядка 1850–2300 В амплитудного значения переменного тока. Сопротивление изоляции не менее 5000 МОм, ёмкость между контактами не более 6 пФ.

Условия эксплуатации

Соединитель рассчитан на работу при синусоидальной вибрации с частотами от единиц герц до нескольких тысяч герц и ускорениями до 100 g (порядка 1000 м/с²), а также переносит одиночные удары с кратковременным ускорением до 500 g. Изделие относится к всеклиматическому исполнению, допускает эксплуатацию в условиях повышенной влажности, температурных перепадов и атмосферного давления, в том числе в диапазоне низкого давления.
