2РМТ42КУН50Ш2В1В «5» — это округлый негерметичный кабельный электрический соединитель серии 2РМТ, выполненный в виде вилки с угловым патрубком для неэкранированного кабеля, разработанный под всеклиматическое исполнение В2.1 по ГОСТ 15150‑69. Такие соединители применяются в цепях постоянного и переменного тока с частотой до 3 МГц, в том числе во всепогодном и тропическом исполнении.

Расшифровка обозначения

• 2РМТ — серия круглых негерметичных электрических соединителей.

• 42 — номинальный диаметр посадочного места корпуса (около 42 мм).

• КУН — кабельная угловая вилка, негерметичная.

• 50 — количество контактов в соединителе.

• Ш2 — исполнение под штекерный разъём, вид корпуса.

• В1В — всеклиматическое исполнение В2.1, вариант контактного устройства.

• «5» — обозначение приёмки / технических условий (например, по ТУ ГЕ0.364.126 реализована при приёмке «5»).

Конструкция и контакты

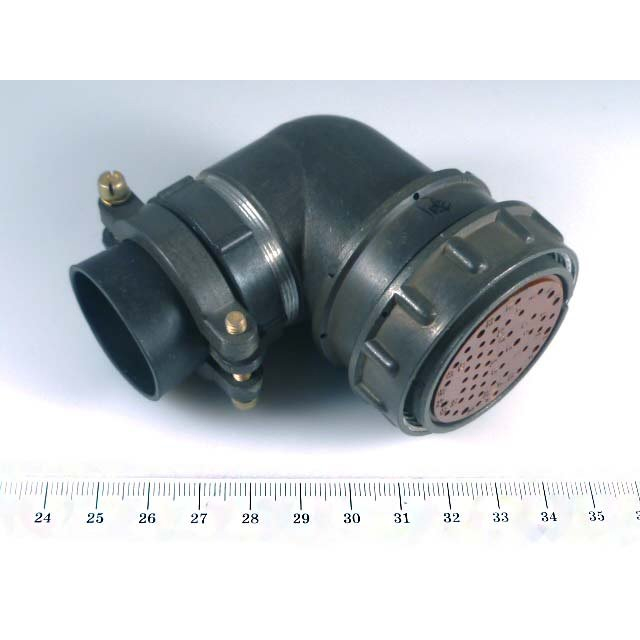

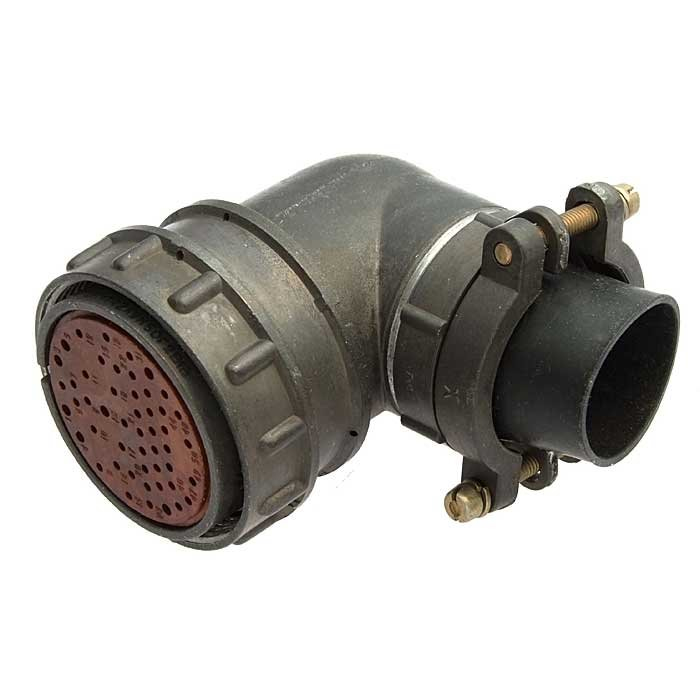

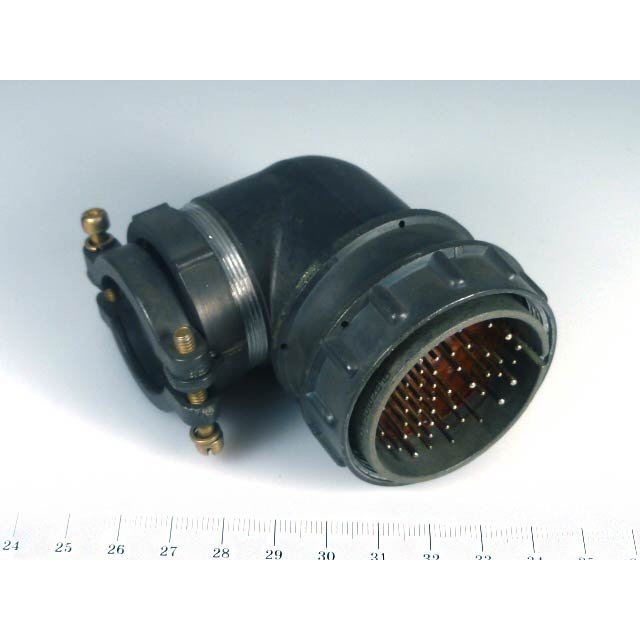

Соединитель выполнен как кабельная вилка с угловым патрубком, предназначенная для монтажа на кабель без внешнего экранирования. Используются контакты диаметром 1 мм и 1,5 мм, покрытые серебром, что снижает переходное сопротивление и улучшает токовую нагрузку.

Основные электрические параметры

• Количество контактов — 50, часть диаметром 1 мм, часть — 1,5 мм.

• Максимальная токовая нагрузка:

  • на одиночные контакты: до 4 А (1 мм) и до 8 А (1,5 мм);

  • суммарная по соединителю — до 190 А.

• Максимальное рабочее напряжение — 560 В или 700 В (в зависимости от условий и ТУ).

• Электрическая прочность изоляции — до 1850 В (амплитуда) при 560 В и 2300 В при 700 В.

• Сопротивление изоляции — не менее 5000 МОм; ёмкость между контактами — не более 6 пФ.

Климатические и механические свойства

• Всеклиматическое исполнение В2.1 допускает работу в широком диапазоне температур (включая тропический климат) и условиях влажности.

• Соединитель рассчитан на высокие механические нагрузки: допустимы линейные ускорения порядка 2000 м/с² и пиковые ударные ускорения до 5000 м/с² при коротких импульсах.

• Вибрационные характеристики позволяют эксплуатировать соединитель в условиях синусоидальной вибрации в диапазоне частот до нескольких тысяч герц.

Применение

Этот тип разъёма используется для межприборных и внутриприборных соединений в электронной аппаратуре, промышленных системах, транспортных средствах и объектах, где требуется надёжный круглый соединитель с большим числом контактов, устойчивый к вибрациям и агрессивному климату. Вилка 2РМТ42КУН50Ш2В1В «5» обычно комплектуется соответствующей розеткой (например, типа 2РМТ42КПН50) для формирования полного соединительного комплекта.
