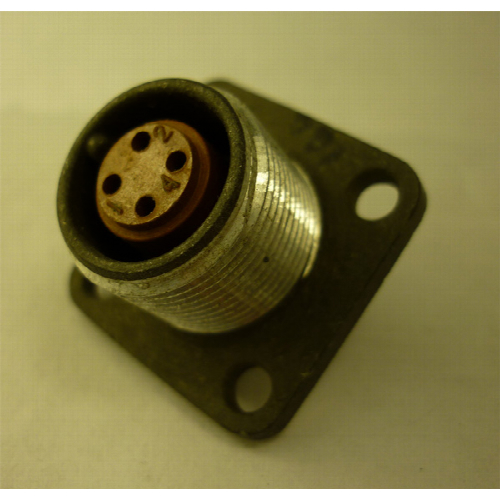

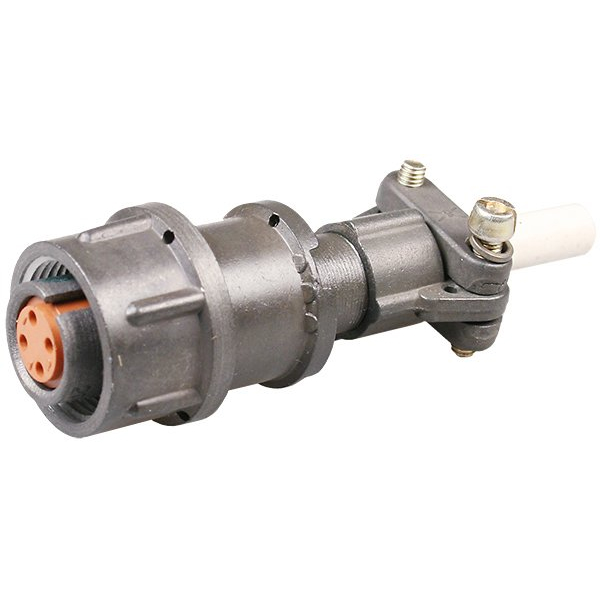

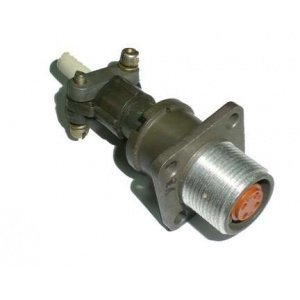

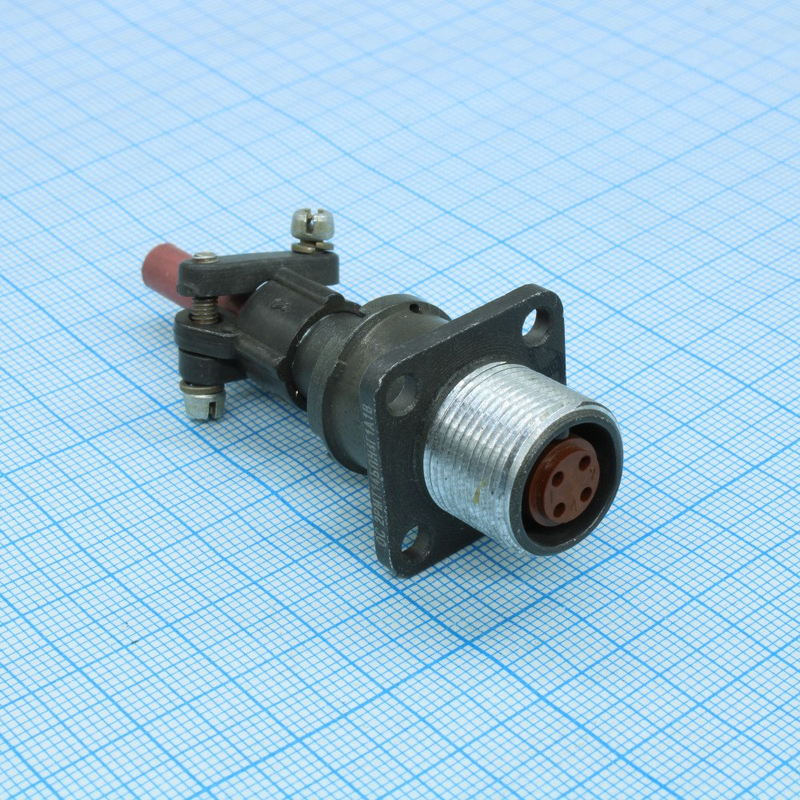

Соединитель 2РМТ14БПН4Г1В1В, произведённый в 2015 году в Полтаве, представляет собой цилиндрический низкочастотный тропикоустойчивый соединитель с резьбовой фиксацией сочленённого положения. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала.

Общие сведения :

• Тип : электрический, низкочастотный, цилиндрический, негерметичный, тропикоустойчивый.

• Состав : вилка и розетка.

• Монтаж : внутренний.

• Исполнение : всеклиматическое.

• Вид сочленения : резьбовое.

• Поляризация корпуса : одношпоночная.

• Количество контактов : 4.

• Покрытие контактов : серебро.

• Размер корпуса : 14.

• Масса : 20 г.

Технические характеристики :

• Соединитель 2РМТ14БПН4Г1В1В используется для соединения и разъединения электрических цепей в различной электро- и радиоаппаратуре специального и общего назначения.

• Изготавливается в восьми конструктивных исполнениях по 15 типономиналов, всего 825 типоконструкций.

• вилки и розетки могут быть приборными (блочными) или кабельными. Приборная часть изготавливается без патрубков или с прямыми патрубками, кабельная часть - без патрубков, с прямыми или угловыми патрубками.

• Предназначен для монтажа с экранированными или неэкранированными кабелями.

• Максимальное рабочее напряжение составляет 700 В.

• Сопротивление изоляции в нормальных климатических условиях – не менее 5000 МОм.

• Выдерживает синусоидальную вибрацию в диапазоне частот 1–5000 Гц с ускорением 490 м/с?.

• Выдерживает механические удары одиночного действия с ускорением 5000 м/с? и многократного действия с ускорением 1000 м/с?.

• Минимальная наработка составляет 1000 часов.

• Количество сочленений-расчленений – 500.

• Срок сохраняемости – 15 лет.

• Рабочая температура окружающей среды: от -60 до +100 °C.

Расшифровка обозначения 2РМТ14БПН4Г1В1В :

• 2РМТ – тип соединителя.

• 14 – условный размер корпуса.

• Б – вид корпуса: блочный (приборный).

• П – вид патрубка: прямой.

• Н – вид гайки патрубка: для неэкранированного кабеля.

• 4 – количество контактов.

• Г – часть соединителя: розетка.

• 1 – обозначение сочетания контактов.

• В – покрытие контактов: серебро.

• 1 – теплостойкость: 100°С.

• В – всеклиматическое исполнение.

Гарантийный срок хранения соединителей 2РМТ составляет 15 лет со дня изготовления. Гарантийная наработка составляет 1000 часов во всех режимах и условиях, допускаемых ТУ, или 100000 часов в облегчённом режиме. Категория качества: «ОТК», «ВП», «ОС». Технические условия: приёмка «5» ГЕ0.364.126ТУ.
