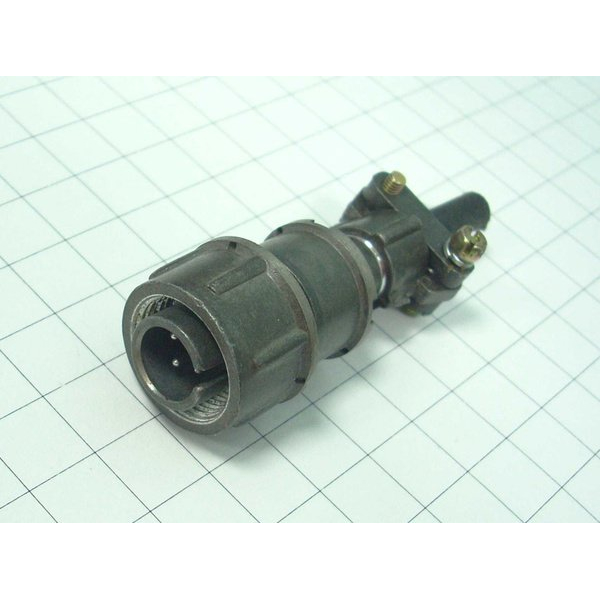

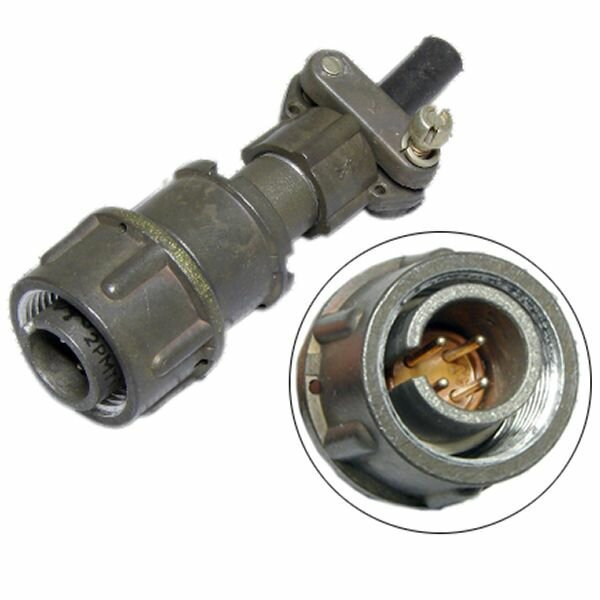

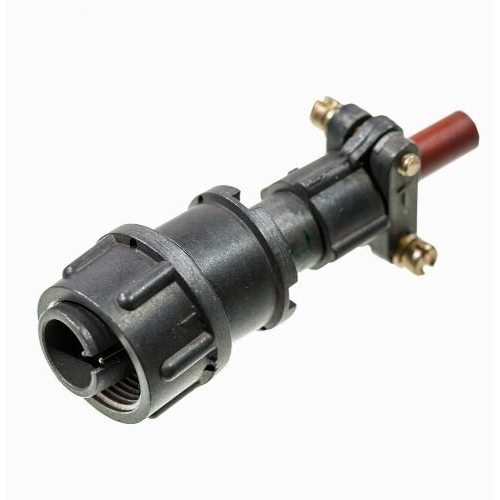

Соединитель 2РМТ14К4Ш1В1В — это негерметичная цилиндрическая кабельная вилка низкочастотного семейства 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного токов (частотой до 3 МГц).

Расшифровка обозначения

• 2РМТ — серия цилиндрических низкочастотных разъёмов, всеклиматического тропико‑устойчивого исполнения.

• 14 — габарит (условный размер корпуса).

• К — кабельное исполнение корпуса (вилка кабельная, монтируемая на кабель).

• 4 — 4 контакта в паре.

• Ш — вилка (Shell – штепсель).

• 1 — сочетание контактов (числовое сочетание отверстий/штырей).

• В — покрытие контактов (серебро или серебро‑золото по разным источникам).

• 1 — температурный класс (100 °C по крайней мере по одному из вариантов расшифровки).

• В — всеклиматическое исполнение (работа в широком диапазоне климатических условий).

Электрические параметры

• Рабочее напряжение — до 560 В (по одним документам — 560…700 В).

• Максимальная токовая нагрузка на один контакт —до 8 А .

• Суммарный рабочий ток на весь разъём — до 27 А .

• Сопротивление контакта — не более 5 мОм , сопротивление изоляции — не менее 5000 МОм (в нормальных условиях).

• Емкость между контактами — не более 6 пФ .

• Электрическая прочность изоляции при 560 В — порядка 1850 В (амплитуда).

Конструкция и применение

• Разъём негерметичный , используется для внутреннего монтажа, в кабельных и блочных линиях.

• Обеспечивает многократное сочленение/расчленение (до нескольких сотен циклов), устойчив к механическим и климатическим воздействиям.

• Типовой вариант применения — распределительные и коммутационные цепи в радиоэлектронной аппаратуре, промышленном оборудовании, где используются стандартные 2РМТ‑соединители.
