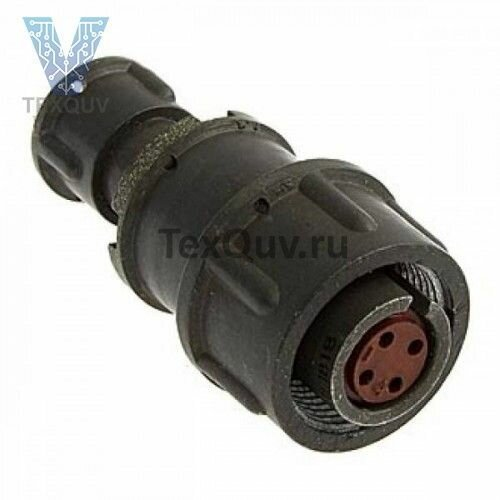

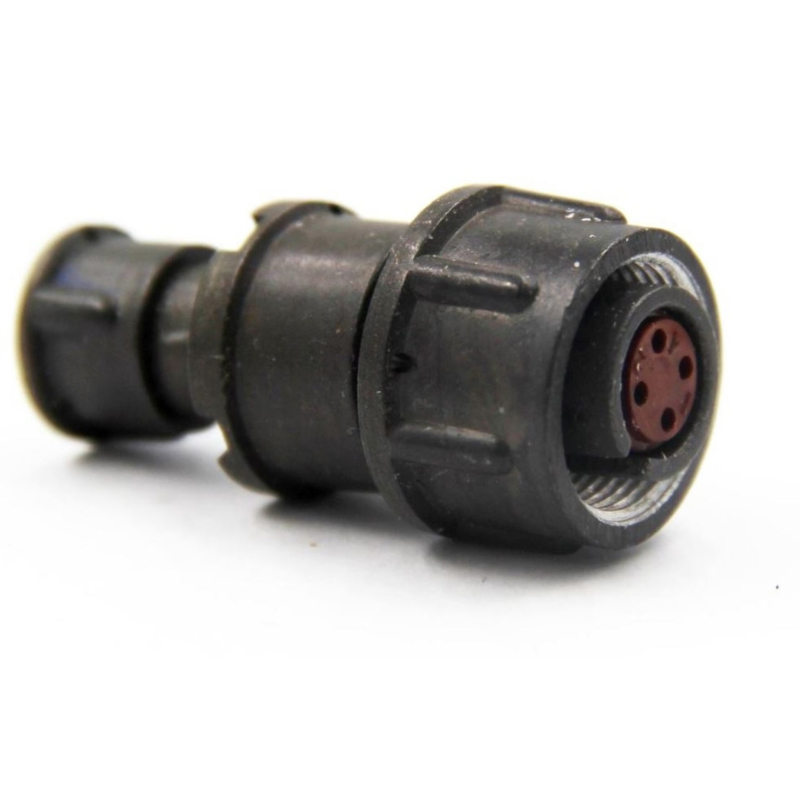

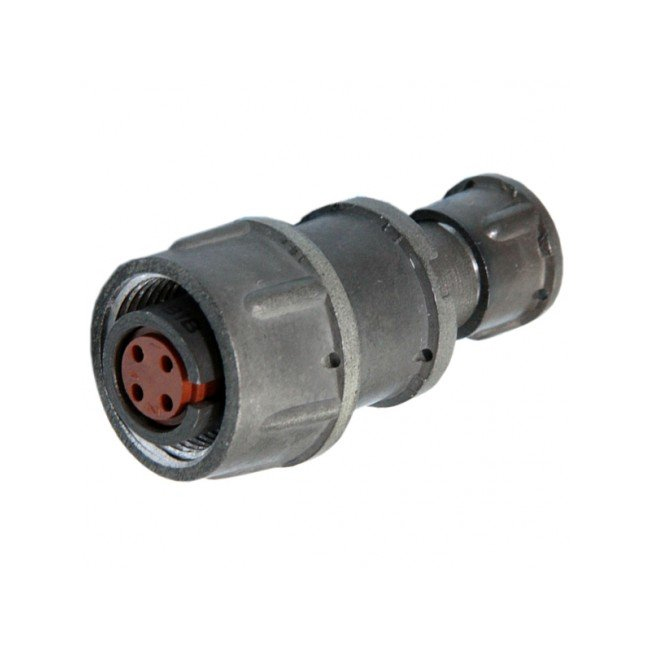

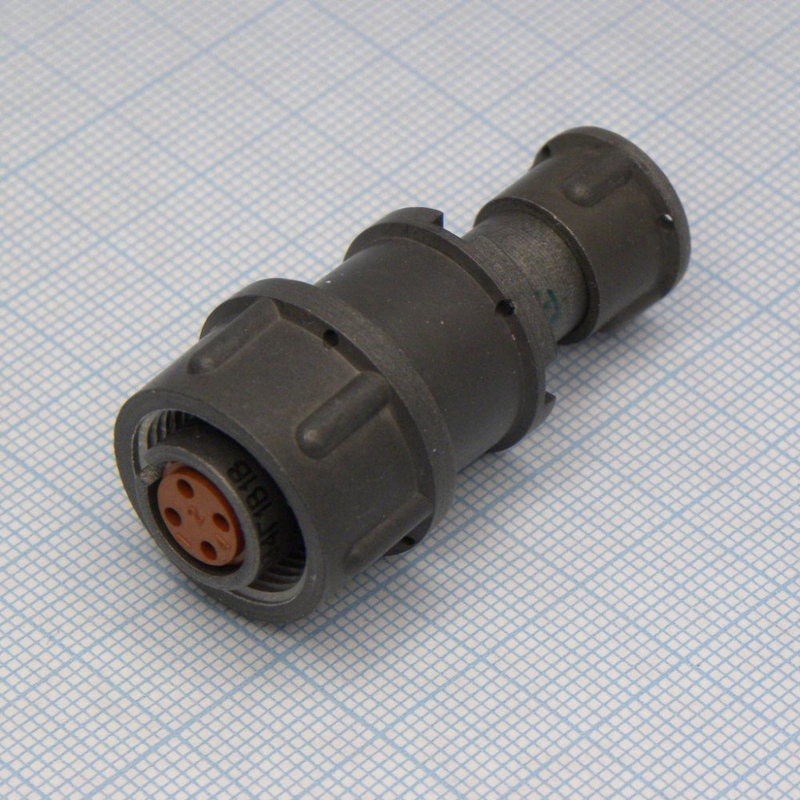

2РМТ14КПЭ4Г1В1В (производство АО «Завод Элекон», Казань) — это цилиндрический низкочастотный негерметичный электрический разъём из серии 2РМТ, выполненный в виде розетки кабельного типа. Он предназначен для коммутации малых и средних токов в стационарных и подвижных установках, в том числе в условиях повышенных механических нагрузок.

Основные параметры

• Количество контактов: 4, гнездового типа, круглых, диаметром 1 мм.

• Максимальный рабочий ток на контакт: до 8 А, суммарный ток на разъём — до 27 А.

• Максимальное рабочее напряжение: до 560 В переменного или постоянного тока.

Конструкция и материалы

• Корпус: кабельного типа (код «К»), с прямым патрубком («П»), с накидной гайкой для экранированного кабеля («Э»).

• Материал корпуса: алюминиевый сплав А‑22, поверхность — оксидированная, цвет серый.

• Изолятор: карболит, цвет коричневый; контакты — латунь ЛС59‑1 с серебряным покрытием.

Условия применения

• Климатическое исполнение В2.1, диапазон рабочих температур: от −60 до +100 °С, при относительной влажности до 98% при +25 °С.

• Высота корпуса около 46 мм, диаметр около 22 мм, масса — порядка 18–22 г.

• Рабочее положение — любое, способ механического монтажа — «объёмный», электрический монтаж — пайка.

Прочностные и эксплуатационные характеристики

• Разъём рассчитан на 500 циклов сочленения‑расчленения, минимальная наработка — не менее 1000 ч, при температуре контакта до 80 °С — не менее 175 000 ч.

• Механические нагрузки: вибрация до 50 g в диапазоне 1–5000 Гц, многократные удары до 100 g, однократные — до 500 g.

• Электрическая прочность изоляции — не менее 1850 В, сопротивление изоляции — не менее 5000 МОм.
