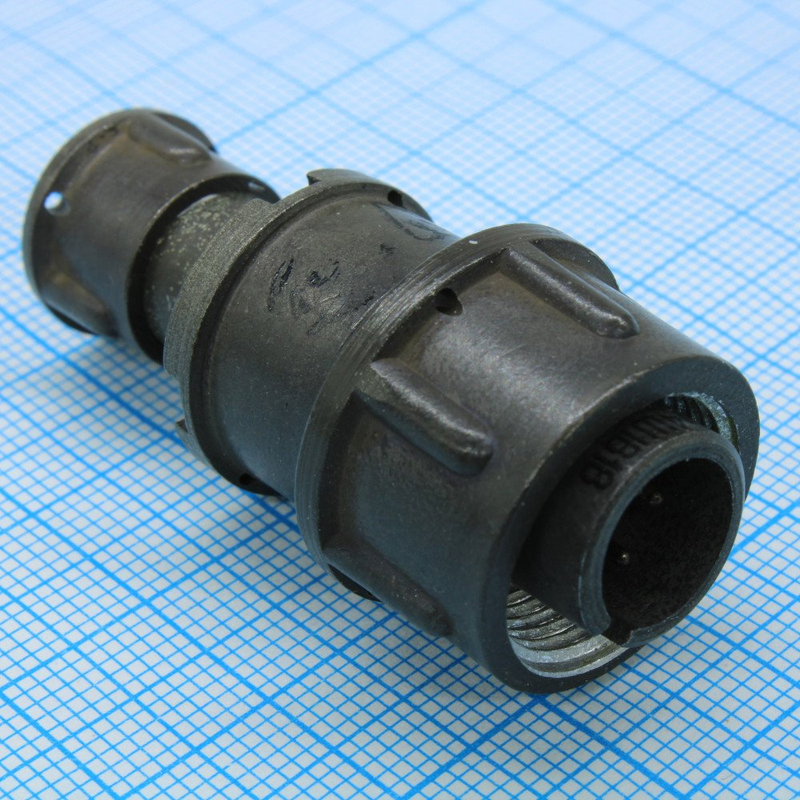

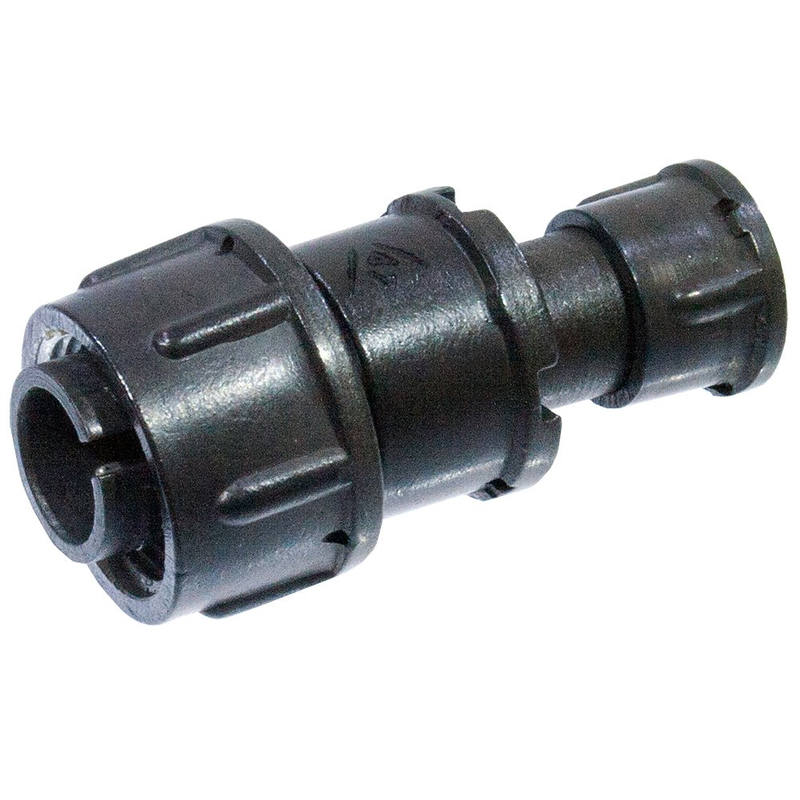

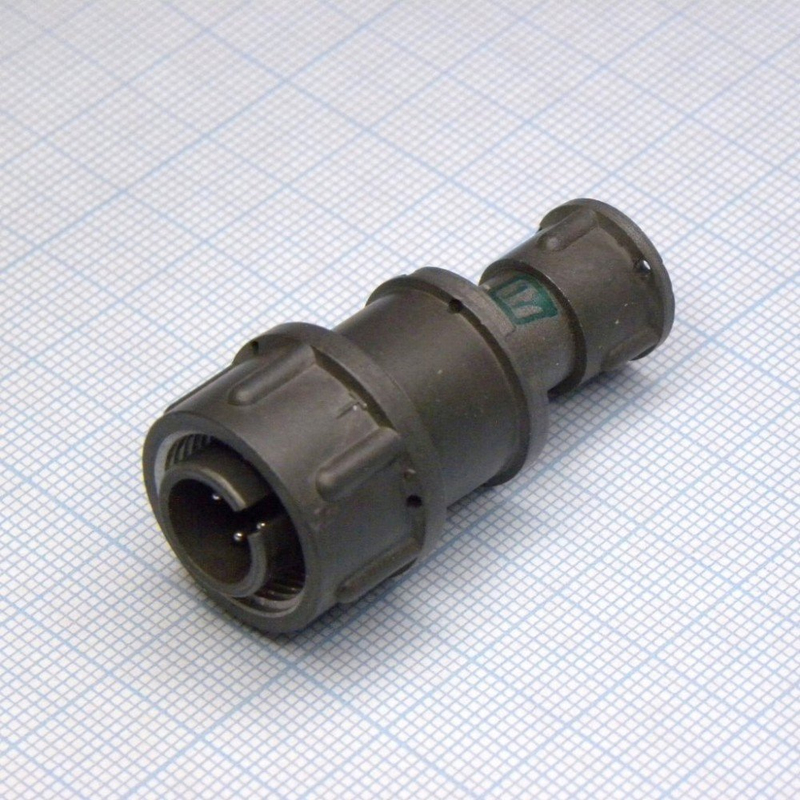

Соединитель 2РМТ14КПЭ4Ш1В1В «Исеть» – это вилка кабельная цилиндрическая низкочастотная, негерметичная, тропико‑ и всеклиматического исполнения, предназначена для коммутации электрических цепей постоянного и переменного тока (частотой до 3 МГц) в аппаратуре объемного монтажа.

• 2РМТ – тип низкочастотного цилиндрического соединителя (российская серия РМ/2РМТ).

• 14 – условный размер корпуса (барабан 14, диаметр резьбы и габариты согласно ГОСТ).

• К – кабельный корпус (вилка кабельная).

• П – прямой патрубок (входной участок под кабель без изгиба).

• Э – кожух и гайка для экранированного кабеля (обеспечивает подключение экрана).

• 4 – число контактов (4 сигнальных/питающих пары).

• Ш – вилка (штыревая часть).

• 1 – сочетание контактов (конкретная схема контактов по ГОСТ/паспорту).

• В1 – серебряное покрытие контактов (низкое переходное сопротивление, сохранение стабильности во времени).

• 1В – исполнение по температуре и климатике (всеклиматическое, тропикоустойчивое, диапазон рабочих температур до +100 °C, исполнение В2.1 по ГОСТ 15150‑69).

• Количество контактов – 4.

• Максимальный ток на один контакт – до 8 А.

• Суммарный ток соединителя – до 27 А.

• Максимальное рабочее напряжение – до 560 В (постоянного или амплитудное переменного тока).

• Сопротивление контактов – не более 5 мОм.

• Емкость между контактами – не более 6 пФ.

• Сопротивление изоляции – не менее 5000 МОм.

• Испытательное напряжение изоляции при 560 В рабочем – около 1850 В (амплитудное).

• Тип соединителя – негерметичный, для обычных условий (не под давлением или погружением).

• Климатическое исполнение – всеклиматическое ( В2.1), тропикоустойчивое; сохраняемость не менее 15 лет, число сочленений‑расчленений – порядка 500 циклов.

• Присоединение к кабелю – кабельный корпус с прямым патрубком, под экранированный кабель, с возможностью подключения экрана через гайку‑кожух.
