2РМТ14КПН4Г1А1В

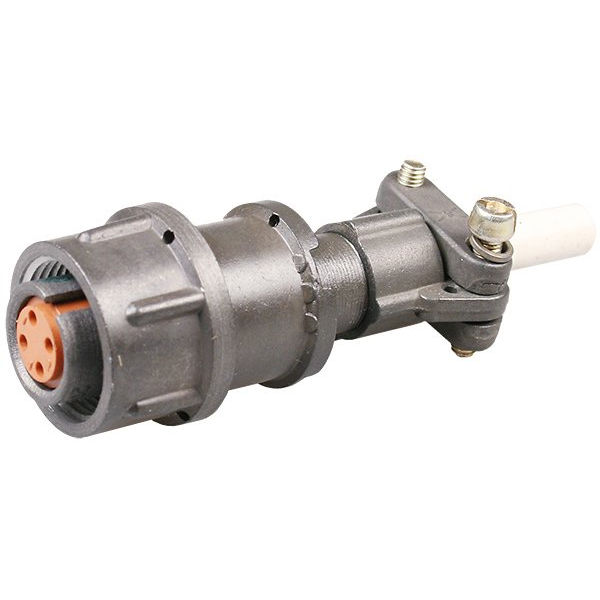

Разъём2РМТ14КПН4Г1А1В — это цилиндрический низкочастотный кабельный соединитель всеклиматического исполнения с резьбовой фиксацией, предназначенный для внутреннего монтажа в электро‑ и радиоаппаратуре.

Основные обозначения

Расшифровка маркировки в упрощённом виде:

• 2РМТ — серия низкочастотных цилиндрических разъёмов, тропико‑ и вибростойкие.

• 14 — типоразмер корпуса, диаметр посадочного отверстия около 14 мм.

• КПН — кабельная розетка, прямой патрубок, гайка под неэкранированный кабель.

• 4Г — 4 контакта, низкочастотный тип (для цепей постоянного и переменного тока).

• 1А1В — золотое покрытие контактов, группа теплостойкости до +100 °C, всеклиматическое исполнение.

Электрические и эксплуатационные параметры

• Рассчитан на работу в цепях постоянного и переменного тока с частотой до нескольких килогерц (до 3 МГц в ряде типовых описаний ряда 2РМТ).

• Максимальное рабочее напряжение до нескольких сотен вольт (в типичных справочных данных по 2РМТ14КПН4Г — порядка 500–700 В, конкретно для 2РМТ14КПН4Г1А1В обычно указывают до 560 В).

• Максимальный ток на контакт — порядка единиц ампер; суммарная токовая нагрузка на разъём зависит от условий охлаждения и конфигурации жгута.

• Сопротивление контактов — не более нескольких миллиом, сопротивление изоляции — тысячи мегаом.

Условия эксплуатации и механика

• Рабочий диапазон температур обычно от примерно −60 °C до +100 °C, что позволяет использовать разъём в сложных климатических условиях.

• Изделие тропикоустойчиво и рассчитано на вибрацию и многократные удары, характерные для авиационной, транспортной и промышленной аппаратуры.

• Число сочленений‑расчленений порядка нескольких сотен, а минимальный срок сохраняемости — до десятков лет при хранении и эксплуатации по ГОСТ/ТУ (для ряда изделий 2РМТ указано от 15 до 25 лет).
