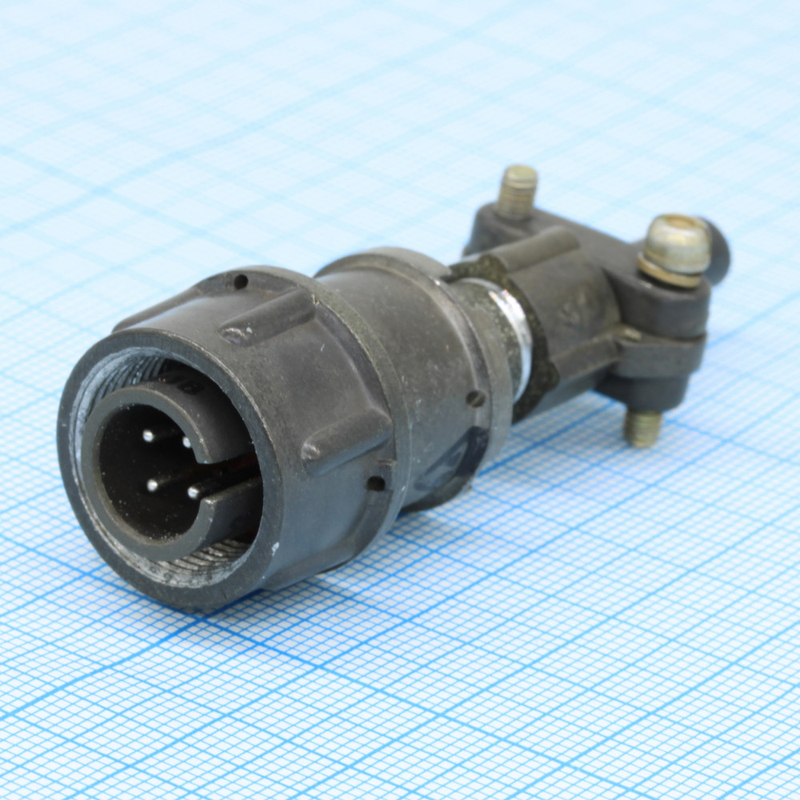

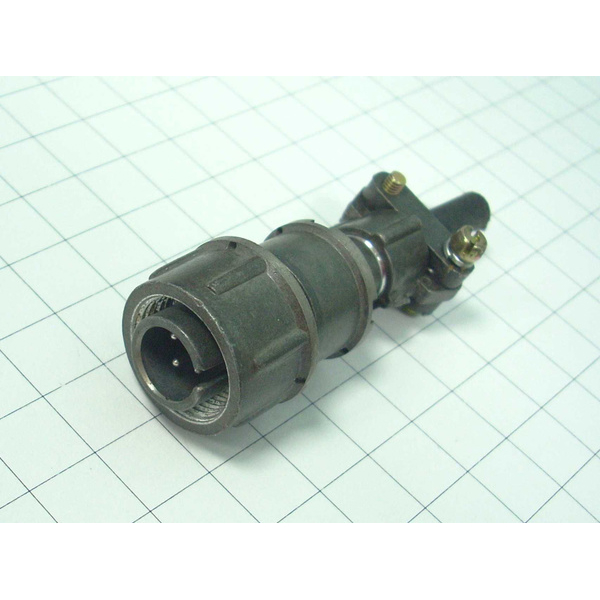

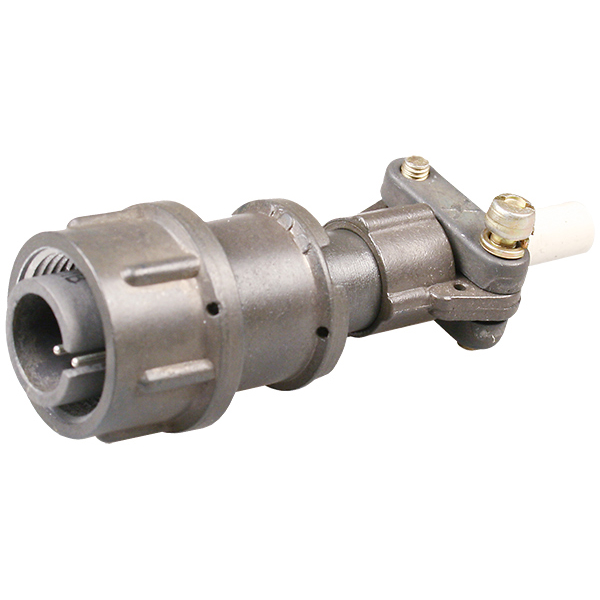

Разъём2РМТ14КПН4Ш1В1В Элекон — это цилиндрический низкочастотный соединитель серии 2РМТ, выпускаемый заводом «Элекон» по техническим условиям ГЕО.364.126ТУ (АШДК.434410.062ТУ). Он предназначен для внутреннего монтажа в условиях так называемого всеклиматического исполнения, то есть сохраняет работоспособность в широком диапазоне температур и при воздействии влажности, пыли и т.п.

• Тип соединителя : цилиндрический низкочастотный,негерметичный (для не‑герметичных монтажных цепей).

• Количество контактов : 4, 7, 8, 10, 19, 20, 22, 24, 32, 45 или 50 — конкретный вариант 14К означает исполнение с 14‑м числом в габаритном номере, 4 — количество контактов.

• Вид подключения : резьбовой способ сочленения, количество циклов сочленения до 500 раз.

• Монтаж : предназначен для внутреннего объёмного монтажа, чаще всего с пайкой или с помощью кабельных наконечников/обжима.

• Экранирование : разъём может изготавливаться вэкранированном варианте (ПН — «приборный, негерметичный, экранированный»), что позволяет подключать экранированные кабели и улучшать электромагнитную совместимость.

• Поляризация корпусов :одношпоночная , то есть корпусы вилки и розетки имеют один направляющий шпон, что исключает ошибочное включение «вверх ногами» и не позволяет соединять несовместимые модификации.

• Контакты : покрытие контактов — золото или серебро, что обеспечивает стабильную проводимость и хорошую коррозионную стойкость.

• Рабочее напряжение : не более 700 В переменного или постоянного тока.

• Ток на контакт : ориентировочный диапазон рабочего тока — от 4 А до 36 А в зависимости от конкретной схемы и сечения проводов/кабелей.

• Диапазон температур : рабочая температура окружающей среды — примерно от−60 °C до +100 °C , что делает разъём пригодным для бортовой аппаратуры, промышленной электроники и других жёстких условий.

• Разъёмы2РМТ и 2РМДТ имеют разные схемы расположения контактов и не взаимозаменяемы , поэтому при замене или подборе аналогов нужно строго следить за сериями и типоразмерами.

• Маркировка14КПН4Ш1В1В расшифровывается как:

  • 2РМТ — серия цилиндрических низкочастотных соединителей,

  • 14 — габарит,

  • К — приборный,

  • ПН — приборный негерметичный,

  • 4 — число контактов,

  • Ш — тип контакта (штыревой/гнездовой),

  • 1 — материальное исполнение,

  • В — тип покрытия (серебро),

  • 1 — теплостойкость до 100 °C,

  • В — всеклиматическое исполнение.

Если скажете, нужна ли именно вилка или розетка и какое конкретно применение (промышленная автоматика, бортовая техника и т.п.), могу помочь подобрать схему включения и ближайшие совместимые аналоги.
