2РМТ14КУН4Г1В1В

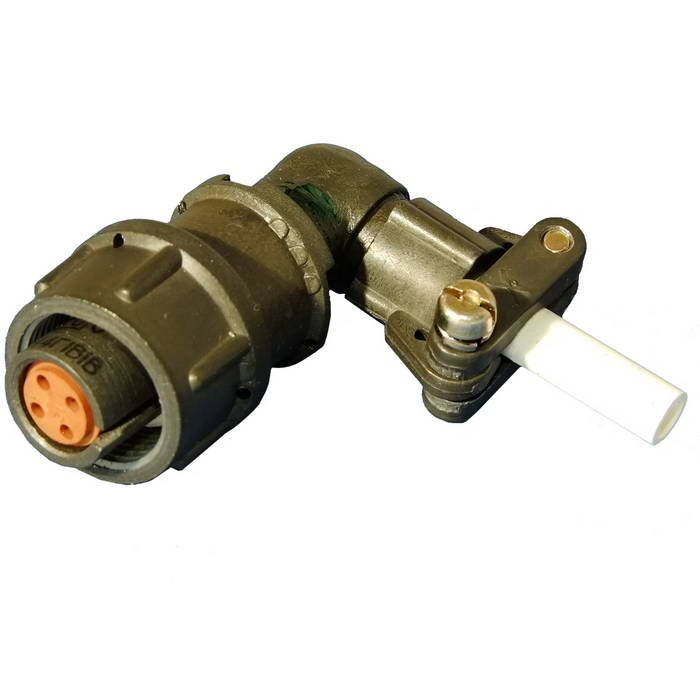

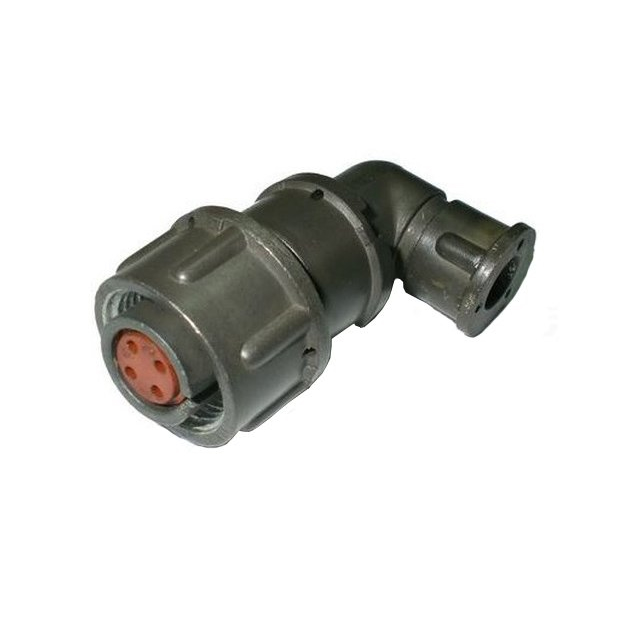

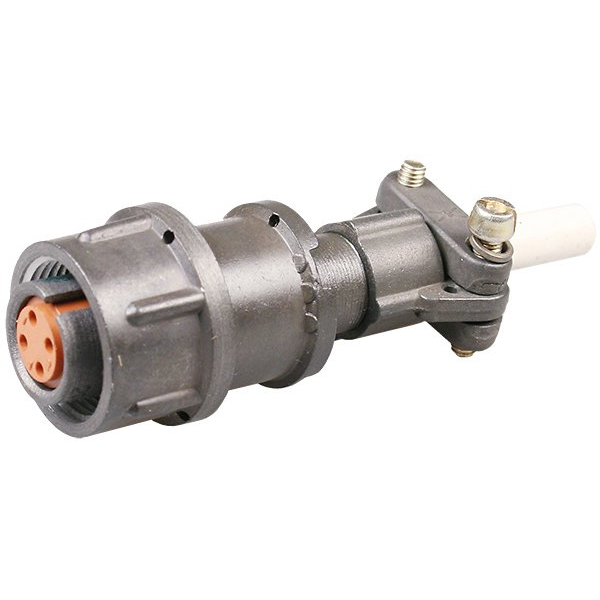

Разъём 2РМТ14КУН4Г1В1В — это цилиндрический низкочастотный электрический соединитель, относящийся к серии 2РМТ, с негерметичным (негерметичным) исполнением и кабельным корпусом.

Назначение и область применения

Этот соединитель используется для соединения и разъединения электрических цепей постоянного и переменного тока частотой до 3 МГц в различных видах радио‑ и электроаппаратуры общего и, как правило, специального назначения.
Он применяется в условиях повышенной влажности и широкого диапазона температур, в том числе в тропическом и всеклиматическом исполнении.

Конструкция и типоразмер

• Тип: 2РМТ — цилиндрический низкочастотный негерметичный соединитель, посадочный диаметр корпуса 14 мм.

• Количество контактов: 4, контактный диаметр порядка 1 мм, материал контактов — латунь с серебряным покрытием.

• Исполнение: розетка, кабельный корпус, резьбовая фиксация сочленённого положения.

Основные электрические и климатические параметры

• Рабочее напряжение: до 560–700 В постоянного или переменного тока (в зависимости от конкретного исполнения и условий применения).

• Токовые нагрузки: суммарный допустимый ток порядка десятков ампер (например, до около 27 А суммарно по всем контактам), сопротивление контакта обычно не более нескольких мОм.

• Диапазон температур: примерно от −60 до +100 °C, что делает разъём пригодным для применения в жёстких климатических условиях.

Механические и долговечностные характеристики

• Количество сочленений‑расчленений: не менее 500 циклов, что обеспечивает долгий срок службы при частом подключении‑отключении.

• Минимальная наработка: порядка 1000–5000 часов в зависимости от условий эксплуатации, минимальный срок сохраняемости (хранения) — от 15 до 25 лет.

• Соединитель обладает повышенной устойчивостью к вибрации и ударным нагрузкам, что важно для бортовой и промышленной аппаратуры.
