Разъем 2РМТ14КУН4Ш1В1В производства «Элекон» относится к серии цилиндрических низкочастотных негерметичных соединителей типа 2РМТ/2РМДТ, предназначенных для монтажа в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц.

Этот разъем используется для внутреннего объемного монтажа в электронной аппаратуре и промышленных устройствах, в том числе в условиях широкого температурного диапазона. Он применяется в кабельных и приборных линиях, где требуется надежное сочленение с экранированными или неэкранированными проводами при ручном монтаже или пайке.

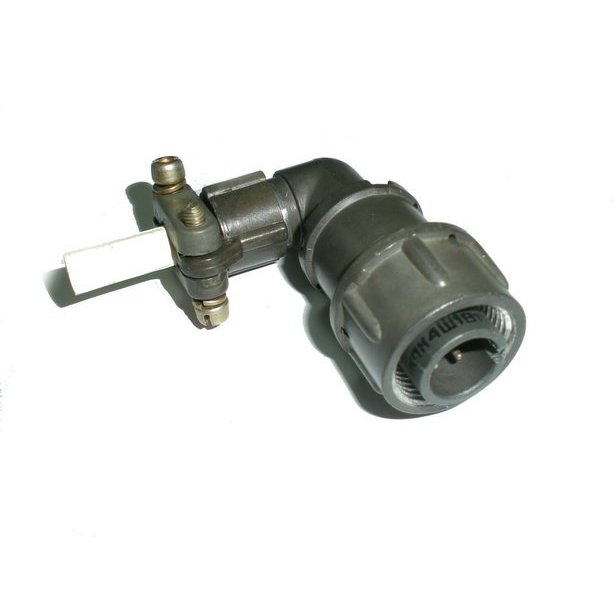

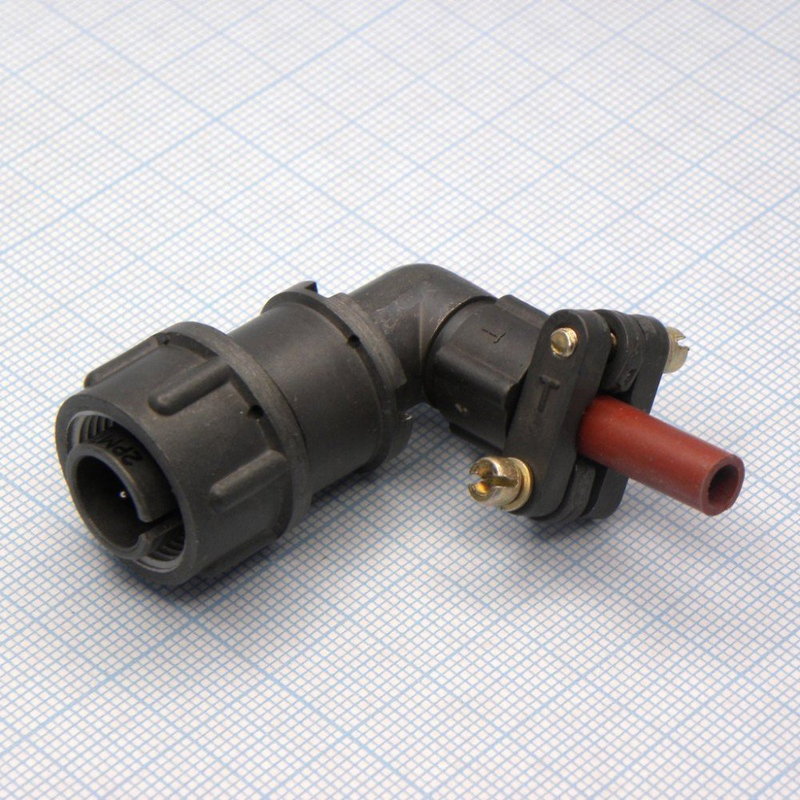

По обозначению 2РМТ14КУН4Ш1В1В это кабельный разъем цилиндрической формы с 4 контактами, выполненный по ТУ на серию 2РМТ (всклиматическое исполнение). Корпус металлический, изолятор — карболит или аналогичный материал, контакты, как правило, имеют покрытие из серебра или золота для снижения переходного сопротивления.

• Количество контактов: 4.

• Максимальное рабочее напряжение: до 700 В постоянного или переменного тока.

• Рабочий ток на контакт: порядка нескольких ампер на контакт (в зависимости от конкретной серии 2РМТ и условий охлаждения).

• Температура эксплуатации: ориентировочно от −60 °C до +100 °C, что соответствует типовым условиям для аппаратуры 2РМТ.

Элементы маркировки расшифровываются так:

• 2РМТ — серия низкочастотных цилиндрических соединителей.

• 14 — типоразмер разъема.

• К — вид корпуса «кабельный».

• У — угловой патрубок (в отличие от прямого).

• Н — вид гайки патрубка для неэкранированного кабеля (в некоторых источниках указывается как базовое исполнение гайки).

• 4 — количество контактов.

• Ш — одношпоночная поляризация корпусов (простая ориентация при включении).

• 1 — монтажным вариантом обычно служит пайка на кабель или внутренний объемный монтаж.

• В — исполнение, соответствующее типовому всеклиматическому разъему.п.).
