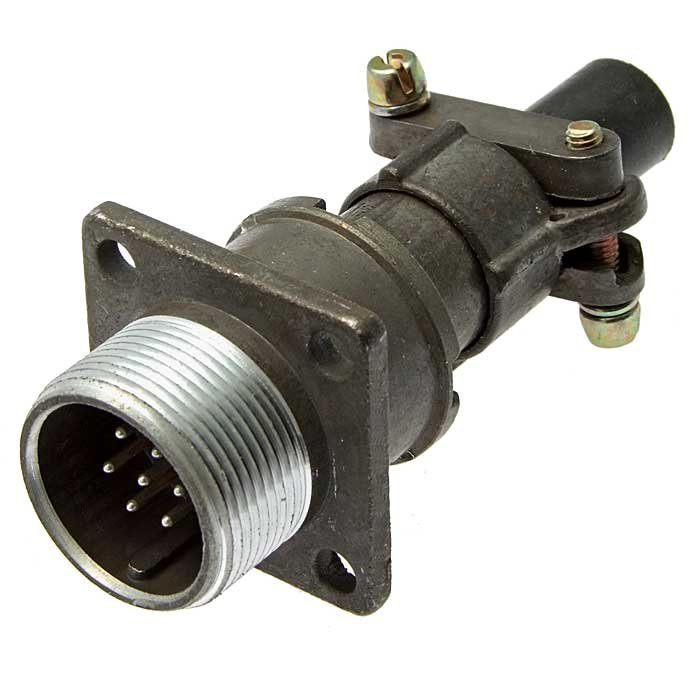

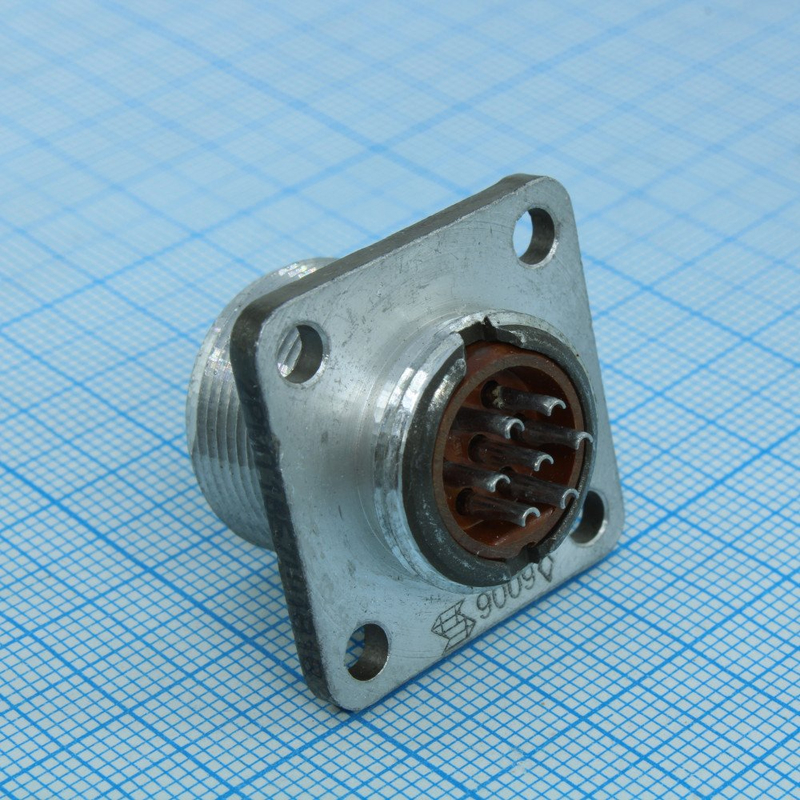

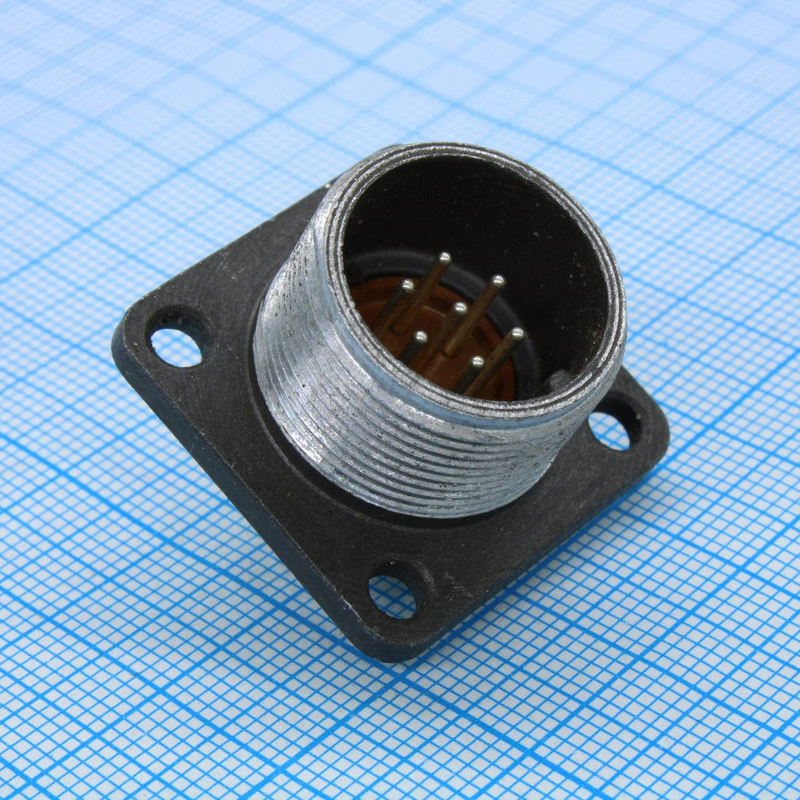

Разъём2РМТ18Б7Ш1В1В “Элекон”, ОТК — это герметичная (по исполнению) низкочастотная вилка серии 2РМТ с резьбовым соединением, предназначенная для подключения кабеля в электрических цепях постоянного и переменного тока. Ниже основные технические и конструктивные особенности.

• Серия: 2РМТ, приборное (блок‑корпусное) исполнение.

• Тип: вилка блочная, контакты — штыри.

• Количество контактов: 7, диаметр контактов 1 мм.

• Покрытие контактов: серебро (Ag), что обеспечивает хорошие электропроводность и стойкость к окислению.

• Рабочее напряжение: до 560 В постоянного/переменного тока.

• Электрическая прочность изоляции: около 1850 В при испытании переменным током.

• Максимальный ток: до 7 А на один контакт и до 40 А на разъём в целом.

• Сопротивление контактов: не более 5 мОм для контактов Ø 1 мм.

• Корпус: алюминиевый сплав А‑22, оксидированное покрытие, серый цвет.

• Изолятор: карболит, коричневого цвета.

• Габариты: примерно 27×27×25 мм (длина×ширина×высота).

• Метод сочленения: резьбовой (накидная гайка с резьбой M20×1 мм).

• Монтаж: на панель (механический) с расстоянием между монтажными отверстиями 20 мм, диаметр установочного отверстия 3,4 мм.

• Электрический монтаж: пайка проводов непосредственно на контакты.

• Интервал рабочих температур: от −60 до +100 °C.

• Климатическое исполнение: В2.1 (всеклиматическое, для широкого спектра условий).

• Относительная влажность: до 98% при +25 °C.

• Стойкость к нагрузкам: выдерживает вибрацию до 50 g, многократные удары до 100 g и однократные до 500 g.

• Ресурс: не менее 500 циклов сочленения/расчленения.

• Маркировка / ТУ: изделие изготавливается по техническим условиям АШДК.434410.062ТУ, нормы по ГЕ0.364.126ТУ.

• Функциональный аналог: близок по характеристикам к разъёмам типа 2РМ18Б7Ш1В1, но с уточнёнными требованиями для серии 2РМТ.
