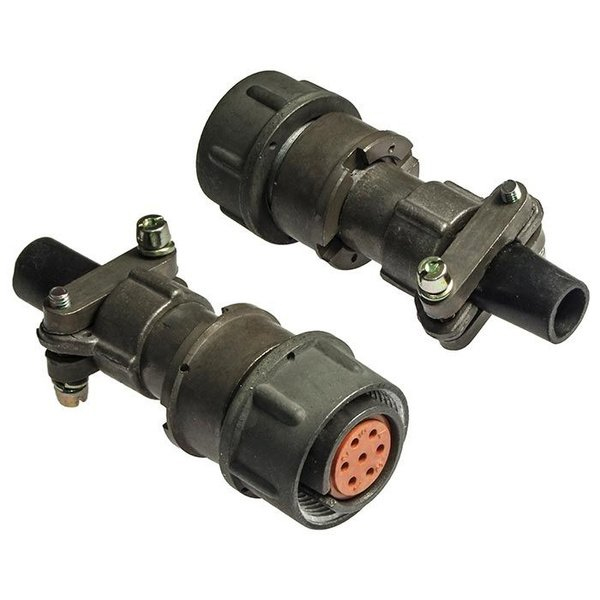

2РМТ18КПЭ7Ш1В1В — это низкочастотный цилиндрический кабельный соединитель (вилка) производства предприятия «Элекон» по отечественному ряду 2РМТ. Разъём относится к негерметичным соединителям и предназначен для работы в электрических цепях постоянного и переменного тока с частотой до нескольких мегагерц.

Условное обозначение

• 2РМТ — тип соединителя цилиндрического ряда 2РМТ для низкочастотных цепей.

• 18 — условный размер корпуса (диаметр резьбы около 25 мм).

• К — вид корпуса: кабельный разъём (вилка под кабель, монтаж без патрубка).

• ПЭ7Ш1 — тип корпуса, комплектация и количество контактов: 7 штыревых контактов (обычно 7 шт.), негерметичное исполнение, расширенная зона ударов.

• В1В — всеклиматическое исполнение (В2.1) с температурным классом, допускающим работу до примерно +100 °C.

Конструкция и исполнение

• Разъём выполнен с цилиндрическим корпусом из карболита, оксидированного под серый цвет, изолятор коричневого цвета.

• Высота корпуса порядка 48 мм, диаметр около 25 мм (под резьбу М18×1,5).

• Контакты вилки штыревые, с покрытием серебром, обеспечивающим низкое переходное сопротивление, обычно не более порядка нескольких миллиом.

Основные электрические параметры (без указания цен)

• Рабочее напряжение в сетях постоянного и переменного тока до нескольких сотен вольт (порядка 500–700 В постоянного/переменного тока), в зависимости от конкретной редакции ТУ.

• Максимальное рабочее напряжение может достигать величин уровня 600–700 В, что позволяет использовать разъём в цепях питания и сигналов низкой частоты.

• Соединители ряда 2РМТ рассчитаны на несколько сотен циклов сочленения–расчленения (обычно порядка 500 циклов) и имеют гарантированный срок сохраняемости и наработку (около 1000 часов и более).

Особенности применения

• Разъём используется как кабельная вилка в негерметичных межприборных и межкабельных соединениях, где не требуется высокая степень защиты от влаги и пыли.

• Всеклиматическое исполнение и температурный класс позволяют применять 2РМТ18КПЭ7Ш1В1В в промышленном и транспортном оборудовании, в том числе в условиях переменного климата.

Мы можем дополнительно разобрать совместимость с ряда 2РМ/2РМДТ и типовые варианты монтажа (кабельные муфты, крепление к панели и т.п.).
