2РМТ18КПН7Ш1В1

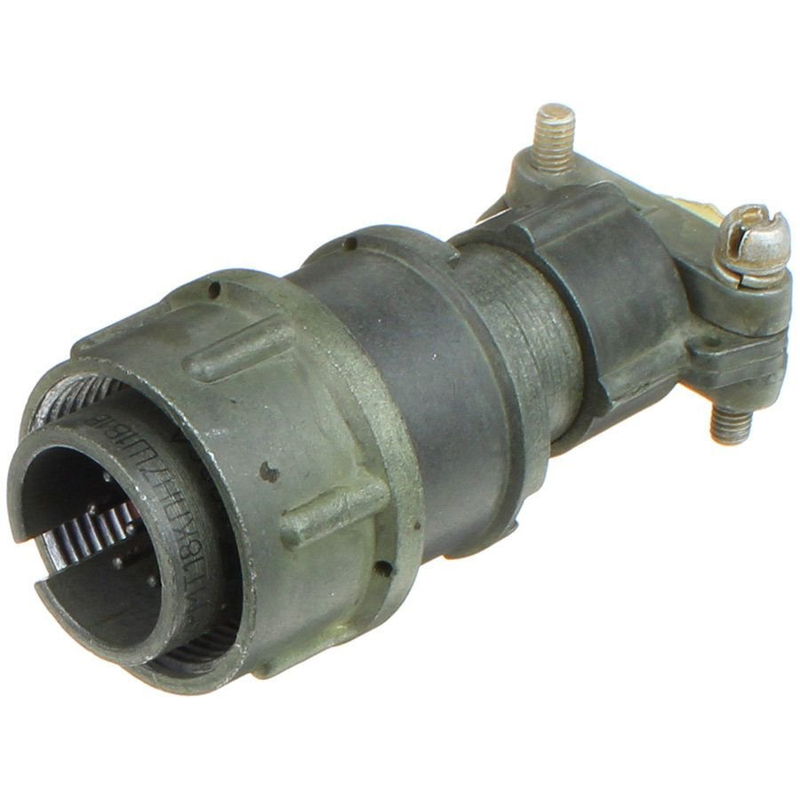

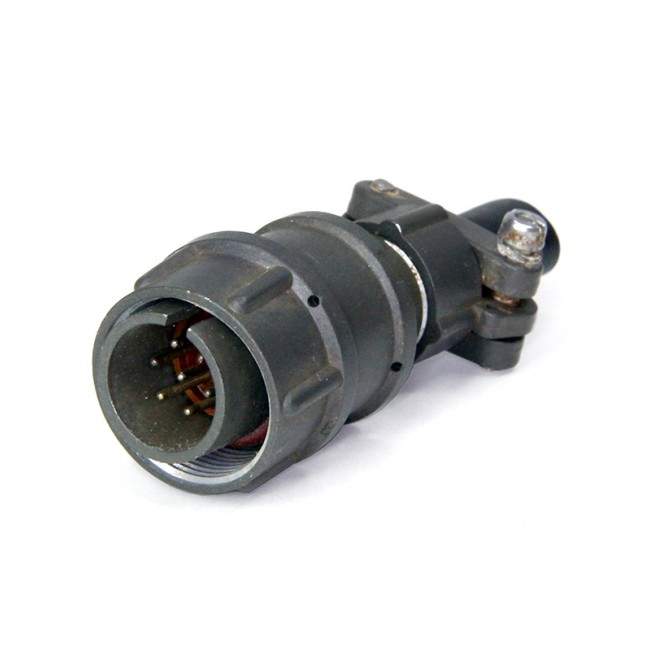

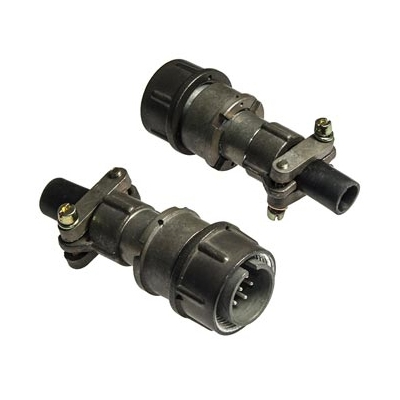

2РМТ18КПН7Ш1В1 — это низкочастотный цилиндрический электрический соединитель (разъём) серии 2РМТ, представляющий собой кабельную вилку на 7 контактов с прямым патрубком для неэкранированного кабеля, предназначенную для работы в цепях постоянного и переменного тока частотой до порядка нескольких мегагерц.
Назначение и область применения
Предназначен для соединения и разъединения электрических цепей (проводов, кабелей, блоков аппаратуры) в радио- и электроаппаратуре общего и специального назначения.
Используется во внутренних соединениях аппаратуры, где нужны надёжные многоконтактные разъёмы с резьбовой фиксацией.
Работает в цепях постоянного и переменного тока с напряжением до 560 В (для данного типономинала) и частотой до примерно 3 МГц.
Конструкция и расшифровка маркировки
Обозначение 2РМТ18КПН7Ш1В1В расшифровывается так:
2РМТ — тип соединителя: цилиндрический низкочастотный негерметичный, тропикоустойчивый, с резьбовой фиксацией.
18 — условный размер корпуса, посадочный диаметр корпуса/отверстия 18 мм.
К — вид корпуса: кабельный (вилка устанавливается на кабель).
П — патрубок прямой.
Н — исполнение по гайке патрубка (для неэкранированного кабеля).
7 — количество контактов: 7 шт.
Ш — тип части: вилка (штырь).
1 — сочетание диаметров контактов: 1 мм.
В — покрытие контактов: серебро.
1 — максимальная рабочая температура окружающей среды: до 100 °C.
В (последняя) — всеклиматическое исполнение.
Конструктивно соединитель состоит из цилиндрического корпуса, контактной вставки с семью штырями диаметром 1,0 мм, резьбовой муфты для сочленения с ответной розеткой и прямого кабельного патрубка под неэкранированный кабель.
Основные электрические характеристики
Количество контактов: 7.
Диаметр контакта: 1,0 мм.
Максимальный ток на один контакт: до 7 А.
Суммарная токовая нагрузка на соединитель: до 40 А.
Рабочее напряжение: до 560 В (переменного или постоянного тока – по данному исполнению).
Сопротивление контактов: не более 5 мОм.
Сопротивление изоляции: не менее 1000 МОм по данным одного источника и до 5000 МОм в нормальных условиях по общим данным серии 2РМТ.
Ёмкость между контактами: не более 6 пФ.
Такие параметры делают разъём пригодным для силовых и сигнальных цепей малой и средней мощности, в том числе в аппаратуре, чувствительной к помехам и потерям.
Механические и климатические параметры
Рабочий диапа
