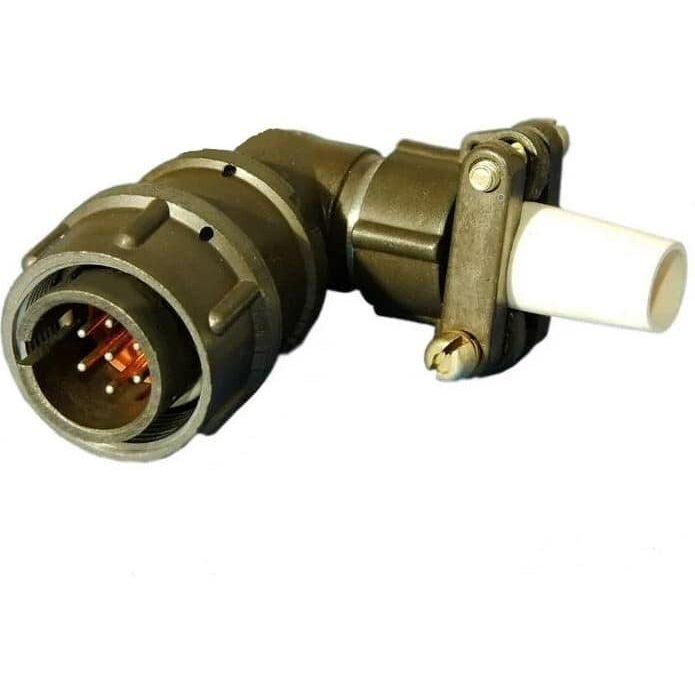

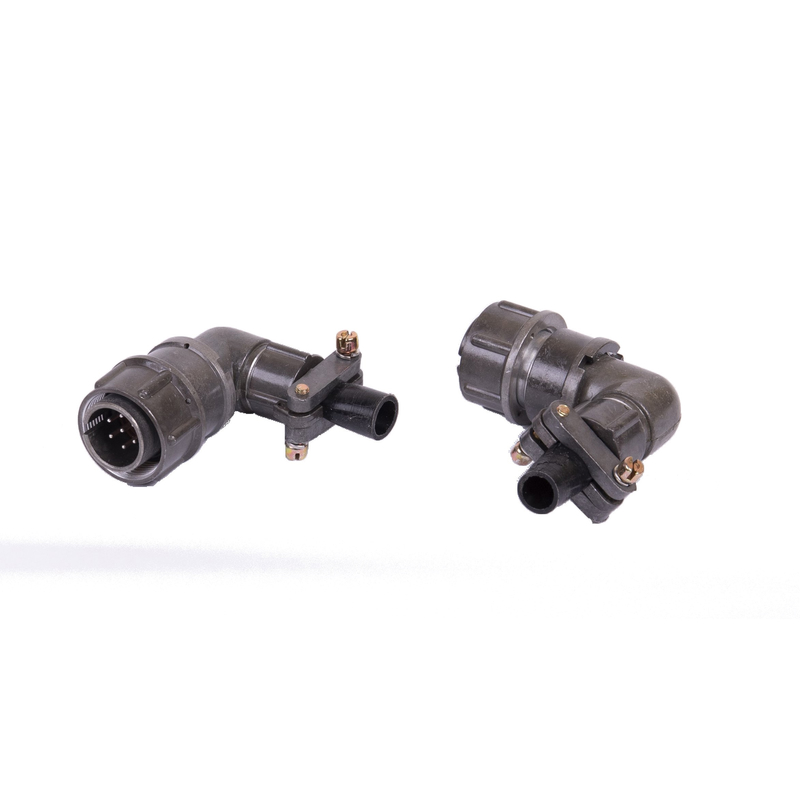

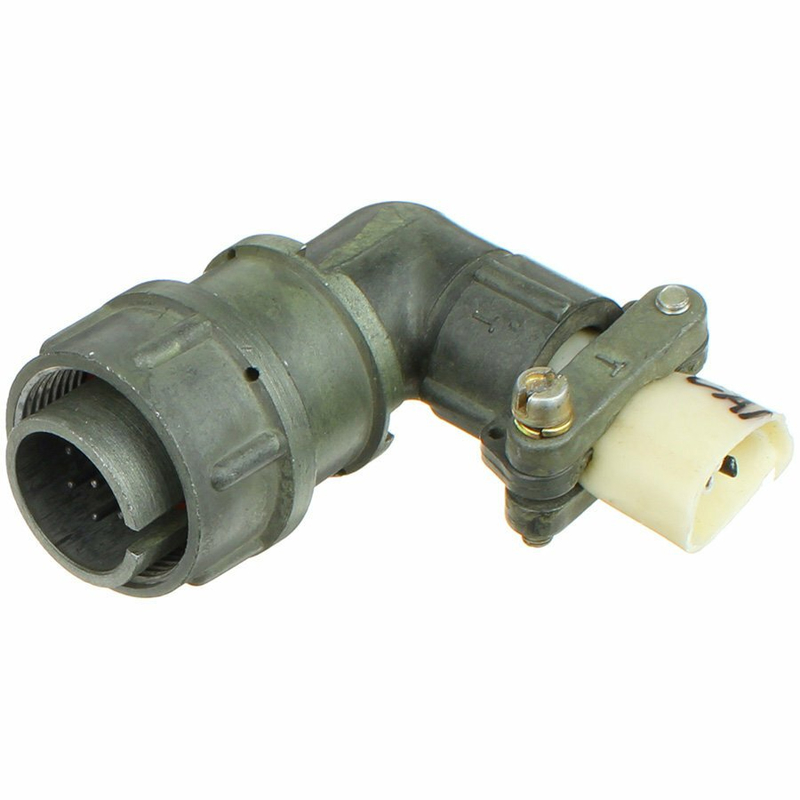

2РМТ18КУН7Ш1В1В — это цилиндрический низкочастотный негерметичный соединитель серии 2РМТ, выполненный в виде кабельной вилки с угловым патрубком и рассчитанный на применение в электрических цепях постоянного и переменного тока (в том числе с частотой до примерно 3 МГц).

Общее назначение и конструкция

• Используется в различных промышленных, телекоммуникационных и энергетических устройствах для надежного соединения кабельных линий и плат/блоков.

• Серия 2РМТ имеет резьбовое сочленение, тропико‑ и всеклиматическое исполнение, что обеспечивает надежную работу в широком диапазоне внешних условий.

Количество контактов и электрические параметры

• Соединитель имеет 7 контактов диаметром около 1,0 мм, все контакты — извлекаемые.

• Максимальный допустимый ток на один контакт достигает примерно 7 А, суммарная нагрузка на весь соединитель — до 40 А.

• Рабочее напряжение постоянного тока или амплитудное значение переменного тока может достигать 560–700 В, сопротивление контактов не превышает 5 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Механические и климатические характеристики

• Контакты покрыты серебром, что обеспечивает стабильное переходное сопротивление и хорошие скользящие свойства.

• Исполнение теплостойкостью до +100 °C и всеклиматическое (В‑исполнение), что позволяет использовать вилку в условиях повышенной влажности, температурных перепадов и вибрации; минимальный срок сохраняемости конструкции может быть порядка 15 лет.

Особенности монтажа и эксплуатации

• Корпус кабельный, угловой, монтаж контактов выполняется объемный (пайкой) или иным способом, предусмотрен резьбовой замок для надежного сочленения с соответствующей розеткой.

• Соединитель рассчитан на многократное сочленение и расчленение (порядка 500 циклов), что важно при эксплуатации ремонтнопригодного оборудования.

Мы можем расшифровать маркировку «2РМТ18КУН7Ш1В1В» по каждому знаку отдельно.
