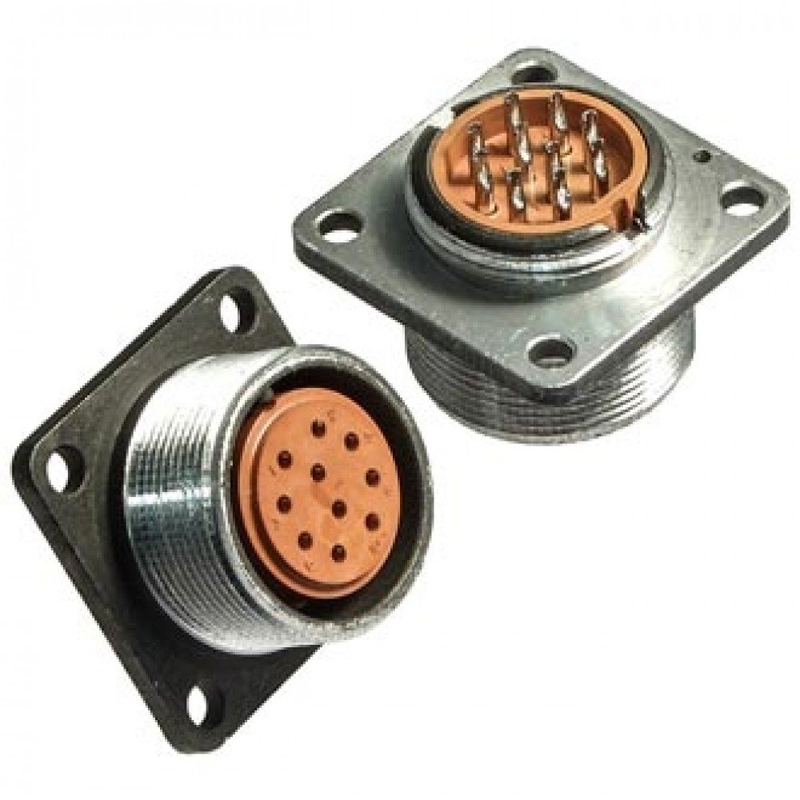

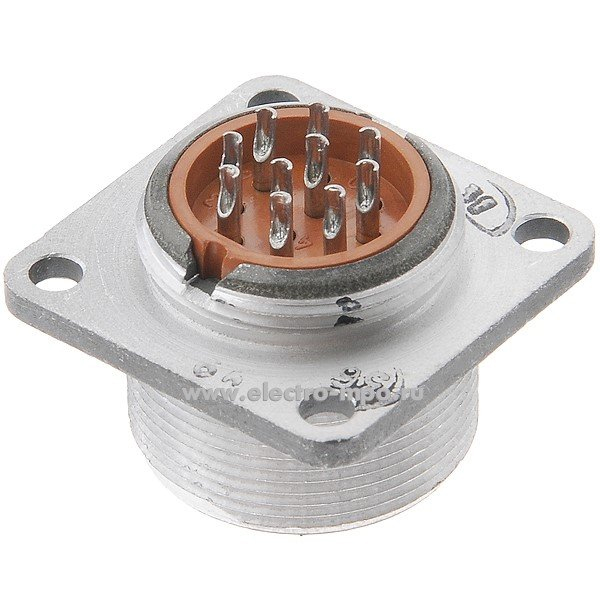

Разъём2РМТ22Б10Г1В1В фирмы«Элекон» — это многоконтактный приборный цилиндрический низкочастотный разъём серии 2РМТ, выполненный в виде блочной розетки без патрубка, предназначенной для внутреннего монтажа в электрические приборы и панели.

• Количество контактов:10 извлекаемых цилиндрических контактов диаметром около1,0 мм с серебряным покрытием.

• Номинальный ток: до7 А на один контакт, суммарный ток на разъём — до примерно58 А при длительной работе.

• Рабочее напряжение: до560 В постоянного и переменного тока частотой до десятков кГц; максимальное напряжение не более примерно700 В.

• Тип корпуса:металлический , блочный, с внешним диаметром корпуса около22 мм и без патрубка, предназначен для монтажа в панель или корпус изделия.

• Крепление контактов: провода подсоединяются к контактам, как правило,пайкой ; сечение монтируемого провода — до0,5 мм².

• Сопротивление контакта: не более0,005 Ом , что обеспечивает малые потери и хорошую стабильность соединения.

• Диапазон температур окружающей среды: примерноот −60 °С до +100 °С , при этом теплостойкость конструкции до100 °С.

• Смена температур с учетом перегрева контактов допускается до+180 °С.

• Наработка:минимум 1000 часов работы; количество циклов сочленения–расчленения — до500 циклов.

• Минимальный срок сохраняемости: порядка15 лет при хранении и эксплуатации в допустимых условиях.

Разъём относится к тропико‑ и климатоустойчивым приборным разъёмам, рассчитанным на использование в аппаратуре радиоэлектроники, измерительных приборах, промышленных устройствах и других системах с низкочастотными цепями. Обозначение «приёмка ОТК» указывает на то, что изделие поставляется с прохождением заводского технического контроля и комплектуется паспортом или сертификатом качества.
