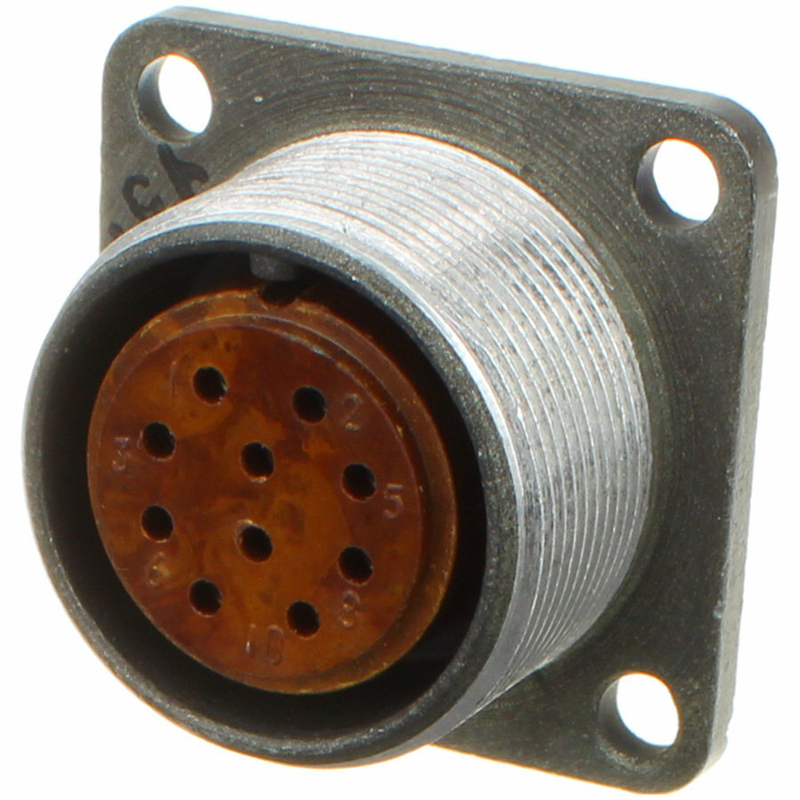

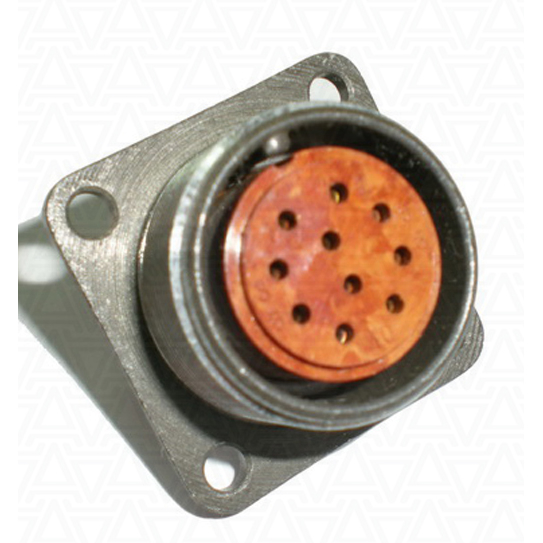

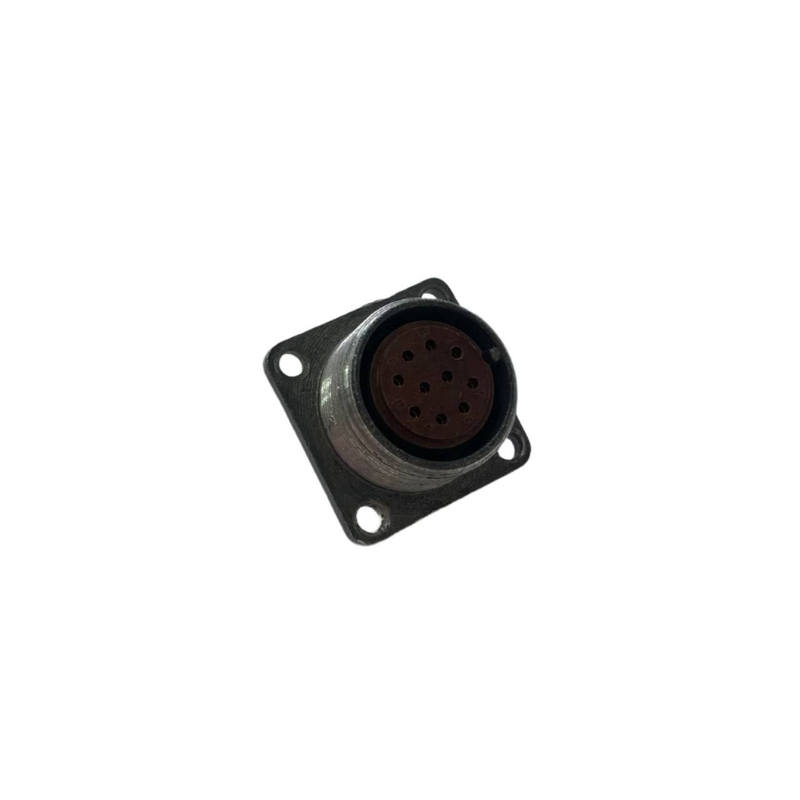

2РМТ22Б10Г1В1В — это низкочастотный цилиндрический электрический разъём серии 2РМТ, приборная (блочная) розетка на 10 контактов с посадочным диаметром корпуса 22 мм, для работы в цепях постоянного и переменного тока до 3 МГц. +3

Назначение и область применения

• Предназначен для коммутации электрических цепей постоянного и переменного тока (до примерно 3 МГц) в аппаратуре общего и промышленного назначения.

• Используется как приборная часть соединителя и устанавливается на панель/шасси оборудования, в паре с ответной кабельной вилкой (например, 2РМ22К10Ш1А1).

• Исполнение всеклиматическое, тропикоустойчивое, допускает применение в широком диапазоне условий эксплуатации.

Основные электрические характеристики

• Количество контактов: 10, извлекаемые контакты диаметром 1,0 мм.

• Рабочее напряжение: до 560 В (постоянное или переменное). +3

• Максимальный ток на один контакт: до 7 А для контакта Ø1 мм. +3

• Суммарная токовая нагрузка на разъём: до 58 А.

• Сопротивление контакта: не более 0,005 Ом.

• Сопротивление изоляции: не менее 1000–5000 МОм в нормальных условиях (в зависимости от производителя/ТУ). +3

• Ёмкость между контактами: до 6 пФ.​

Конструктивные особенности

• Обозначение расшифровывается так: 2РМТ — цилиндрический низкочастотный негерметичный тропикоустойчивый соединитель; 22 — типоразмер корпуса (посадочный диаметр 22 мм); Б — блочный (приборный) корпус; 10 — число контактов; Г1 — исполнение по группе контактов/ключевке; В1В — климатическое и конструктивное исполнение. +3

• Корпус металлический, изолятор, как правило, карболитовый; покрытие контактов — золото или серебро, в конкретных исполнениях 2РМТ22Б10Г1В1В чаще указывают серебряное покрытие. +3

• Разъём не имеет патрубка (без кабельного ввода), так как это именно приборная розетка.

Механическая и климатическая стойкость

• Диапазон рабочих температур: от −60 °C до +100 °C; с учётом нагрева контактов по ТУ допускается кратковременная работа при температурах до примерно +180 °C.

• Минимальная наработка: порядка 1000–5000 часов, ресурс сочленений/расчленений — около 500 циклов.

• Разъём рассчитан на воздействие вибрации в диапазоне 1–5000 Гц и значительные ускорения (ударные и линейные), что позволяет использовать его в вибронагруженной аппаратуре.

• Срок сохраняемости в упаковке производителя — до 15–25 лет в зависимости от ТУ и конкретного поставщика.

Совместимая ответная часть

• Для 2РМТ22Б10Г1В1В в качестве ответной части обычно применяется кабельная вилка серии 2РМ/2РМТ с 10 штырями соответствующей ключевки, например 2РМ22К10Ш1А1, обеспечивающая резьбовое сочленение и однозначную поляризацию.
