2РМТ36Б20Г2В1В

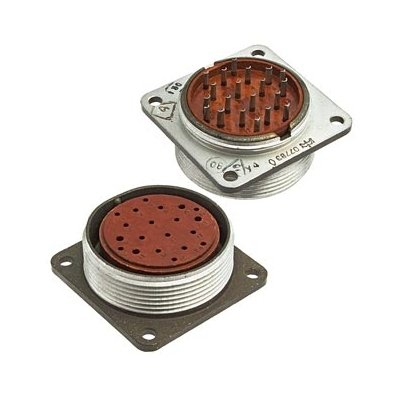

2РМТ36Б20Г2В1В — это электрический цилиндрический низкочастотный блочный разъём (розетка) из серии 2РМТ, предназначенная для монтажа в приборные или блочные части радиоэлектронной аппаратуры.

Общее назначение и конструкция

Этот разъём используется для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц, в том числе в силовых и слаботочных цепях промышленной и радиотехнической аппаратуры. Корпус выполнен в металле (обычно алюминиевый сплав), имеет резьбовое сочленение и всеклиматическое исполнение, что обеспечивает работу в сложных температурных и климатических условиях.

Основные параметры

• Количество контактов — 20, с сочетанием контактов 2 (разные типоразмеры контактных стержней).

• Максимальное рабочее напряжение (амплитудное значение) — до 560–700 В, в зависимости от конкретного варианта применения.

• Токовая нагрузка зависит от диаметра контакта: например, для контактов диаметром 1,0–1,5 мм допустимые токи лежат примерно в диапазоне 5–15 А, а для 2,0–3,0 мм — до 18–32 А.

Климатические и механические условия

Розетка рассчитана на температуру окружающей среды от −60 до +100 °C, с возможностью кратковременных перепадов до 150–180 °C. Она выдерживает синусоидальную вибрацию с ускорением до 490 м/с² и одиночные удары с ускорением до 2000 м/с², а также экстремально низкое атмосферное давление порядка$133{,}32 \cdot 10^{-1}$133 , 32 ⋅ 1 0 − 1 Па, что допускает применение в вакуумированных и высотных камерах.

Особенности контактов и монтажа

Контакты выполнены извлекаемыми, с покрытием серебром (золото может использоваться в отдельных модификациях), что обеспечивает стабильное контактное сопротивление и коррозионную устойчивость. Сопротивление изоляции в нормальных условиях — не менее 1000 МОм, а электрическая прочность изоляции — порядка 1850–2300 В при соответствующем рабочем напряжении. Монтаж розетки — объёмный (на блок), без патрубка или с патрубком, в зависимости от модификации.
