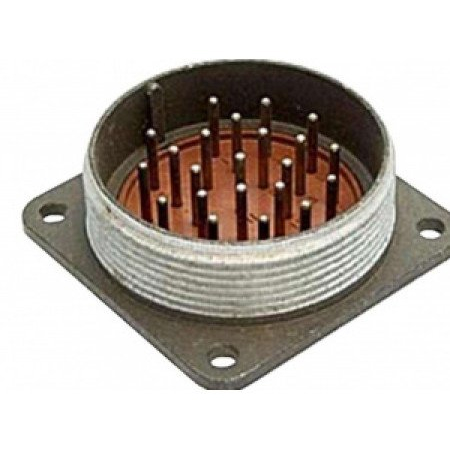

Разъём2РМТ36Б22Ш1А1В — это приборная (блочная) вилка из серии 2РМТ, предназначенная для подключения к соответствующей розетке в электрических цепях постоянного и переменного тока. Она используется преимущественно для внутреннего объёмного монтажа в приборных и промышленных устройствах.

• Количество контактов:22 штыревых контакта.

• Условный размер корпуса:36 (диаметр корпуса определяется по ГОСТ/ТУ серии 2РМ).

• Тип корпуса:Б — приборный (блочный), без патрубка, для монтажа в приборах и панелях.

• Рабочее напряжение:до 560 В или 700 В постоянного/переменного тока в зависимости от режима.

• Токовая нагрузка:

  • на одиночный контакт —до 6 А ,

  • суммарная нагрузка на весь разъём —до 110 А.

• Сопротивление контактов — не более5 мОм , что обеспечивает низкие потери и хорошую стабильность соединения.

• Ёмкость между контактами — не более6 пФ , сопротивление изоляции в нормальных условиях — не менее5000 МОм.

• Разъём выполнен ввсеклиматическом исполнении (В2.1) , что позволяет его применение в условиях повышенной влажности, конденсации, действия солевого тумана, солнечного излучения и плесневых грибов.

• Выдерживает значительные механические нагрузки:

  • многократный удар (до 1000 м/с²),

  • одиночный удар — до примерно 5000 м/с²,

  • усилие расчленения — не более примерно294 Н (30 кгс).

• Контакты обычно имеютпокрытие из золота/серебра , что обеспечивает высокую коррозионную стойкость и стабильность переходного сопротивления.

• Серия 2РМТ рассчитана на частоты токовдо 3 МГц , что делает её пригодной для аналоговых и цифровых сигналов, а также для питания.

• Вилка применяется в радиоэлектронной аппаратуре, измерительных приборах, промышленной автоматике и других системах, где требуются надёжные всеклиматические соединители с высокой механической прочностью.п.).
