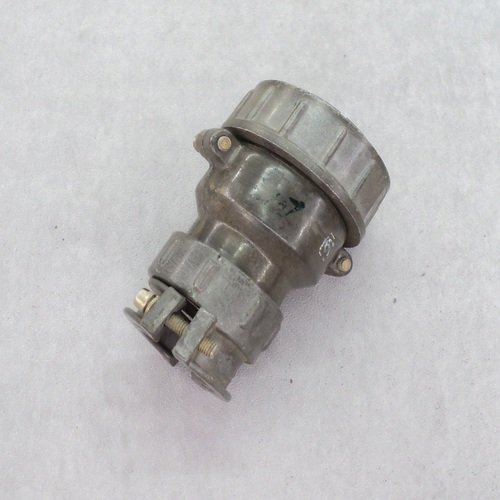

2РТ16П1НГ3А — это низкочастотный цилиндрический электрический разъём серии 2РТ (2РТ16), приборная розетка без патрубка, предназначенная для общего применения в радиоэлектронной и радиотехнической аппаратуре.​

Назначение и область применения

• Используется как соединитель общего назначения в цепях постоянного и переменного тока невысокой частоты.​

• Ставится в приборы, стойки, блоки, где требуется надёжный разъём с одним силовым контактом.​

Расшифровка обозначения

• «2РТ» — тип цилиндрического разъёма серии 2РТ.

• «16» — условный размер корпуса (габарит).

• «П» — приборная часть (розетка, монтируется на панель/шасси).​

• «1» — количество контактов: один силовой контакт увеличенного диаметра.

• «Н» — исполнение по материалу/климату (негерметичный, для нормальных условий, УХЛ).

• «Г3» — ключевой код (ориентация, модификация по групповой принадлежности).​

• «А» — конкретное конструктивное исполнение по ТУ (серия 2РТ-А).

Основные электрические характеристики

• Рабочий ток на одиночный контакт: до 50 А.

• Максимальное рабочее напряжение постоянного тока: не более 700 В (амплитудное для серии до ~850 В, но для 2РТ16П1НГ3А указывают 700 В). +3

• Диаметр контакта: около 3,5 мм (силовой контакт).

• Сопротивление контакта: не более 0,75 мОм.

• Сопротивление изоляции в нормальных условиях: не менее 1000–5000 МОм (для 2РТ/2РТТ обычно не ниже 1000 МОм, у родственных 2РТТ — до 5000 МОм).

Механические и эксплуатационные данные

• Тип сочленения: резьбовое, обеспечивающее фиксацию вилки и розетки.

• Способ монтажа контактной части: пайка проводов к контактам.

• Количество циклов сочленения–расчленения: порядка 500.

• Минимальная наработка: около 1000 ч.

• Срок сохраняемости: до 15–20 лет в зависимости от серии и ТУ.

Условия эксплуатации

• Диапазон рабочих температур окружающего воздуха: от −60 °C до +100 °C.

• Переносит смену температур с учётом нагрева контактов до примерно +180 °C (по данным серии 2РТ16).​

• Допускается работа при пониженном атмосферном давлении до 1,3·10⁻⁴ Па (10⁻⁶ мм рт. ст.).

• Стойкость к синусоидальной вибрации: диапазон частот примерно 1–1000 Гц с ускорением до 100 м/с² (для 2РТ16), для близкой серии 2РТТ — до 1500 м/с² и частот до 1000 Гц.

• Ускорение механического удара: до 10 000 м/с² одиночного и около 1500 м/с² многократного действия (по данным для 2РТ16).​

Конструктивные особенности

• Корпус цилиндрический, приборного исполнения, без патрубка — монтаж непосредственно на панель или шасси аппарата.
