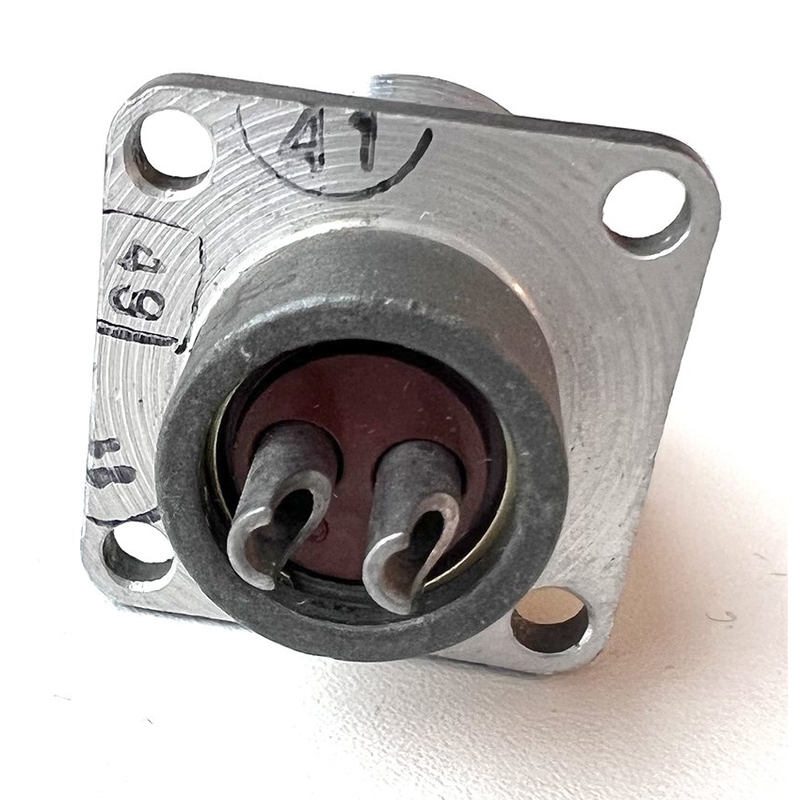

2РТ16П1НГ3А – это цилиндрическая низкочастотная блочная (приборная) вилка серии 2РТ, общего назначения, для работы в цепях повышенных токов, с одним силовым контактом.

• Предназначена для применения в радиоэлектронной и радиотехнической аппаратуре каксоединитель общего назначения.

• Образует разъём в паре с соответствующей розеткой серии 2РТ16, используется в блоках, шкафах, стойках, силовых модулях.

По типовой системе обозначений 2РТ:

• «2РТ» – серия цилиндрических низкочастотных разъёмов.

• «16» – условный размер корпуса (габарит 16).

• «П» – приборная (блочная) часть, монтаж на панели/шасси.

• «1» – контактный набор: 1 контакт Ø 3,5 мм (силовой).

• «Н» – покрытие контактов никелем (без буквы – серебро).

• «Г» – буквенный индекс исполнения (часто – вариант корпуса/климатика; в кабельном обозначении «Г» может относиться к прямому патрубку, здесь – к варианту блочного исполнения; конкретно трактуется ТУ).

• «3» – код конструктивного исполнения/варианта крепления в рамках данного ТУ.

• «А» – дополнительное обозначение по материалу изолятора (исполнение «А» по ТУ).

Для разъёмов 2РТ16 с контактами Ø 3,5 мм:

• Количество контактов: 1 шт, диаметр 3,5 мм.

• Номинальный рабочий ток: до 50 А на контакт.

• Максимальное рабочее (амплитудное) напряжение цепи: до 700–850 В в зависимости от ТУ (для 2РТ16 обычно указывают 700 В постоянного и 850 В амплитудного).

• Сопротивление контакта: не более 0,75 мОм для контакта Ø 3,5 мм.

• Сопротивление изоляции: порядка 5000 МОм в нормальных климатических условиях.

Пример: указано, что для 2РТ16 разъёмов с Ø 3,5 мм рабочий ток 50 А, сопротивление контакта не более 0,75 мОм и сопротивление изоляции 5000 МОм.

• Тип: цилиндрический низкочастотный блочный разъём (вилка приборная), монтаж на панель/корпус, без кожуха.

• Соединение – резьбовое, с накидной гайкой/резьбовым фиксатором, обеспечивающим устойчивость к вибрации и удару.

• Контакт – штыревой, одиночный, силовой, Ø 3,5 мм, под пайку.

• Изолятор – специальное исполнение «А» по ТУ (теплостойкий изоляционный материал).

• Тип соединителя по климатическому исполнению – негерметичный, как правило УХЛ (умеренный и холодный климат), для 2РТ характерна повышенная механическая прочность.
