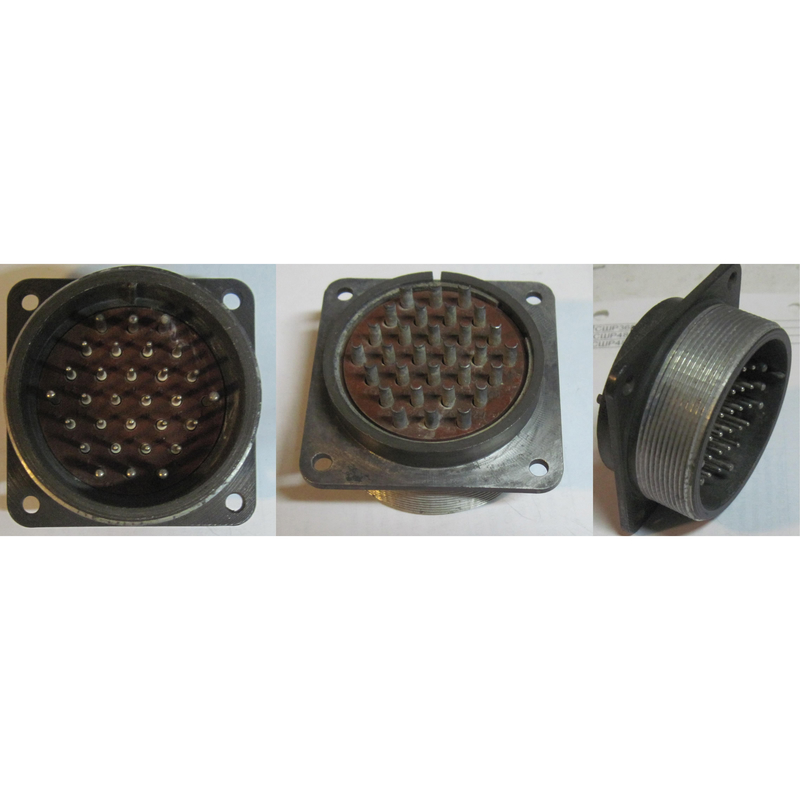

2РТ28П7ЭШ8-А – это низкочастотный цилиндрический электроразъём серии 2РТ, предназначенный для работы в цепях постоянного и переменного тока в радиоэлектронной и другой аппаратуре общего назначения.

Назначение и применение

• Используется как соединитель общего назначения в радиоэлектронной, измерительной, промышленной аппаратуре.

• Рассчитан на работу в цепях постоянного и переменного тока (обычно до нескольких мегагерц по серии 2РТ).​

• Применяется для съёмных соединений кабель–прибор, кабель–кабель, блок–блок, где требуется надёжный резьбовой фиксатор.

Расшифровка обозначения

По аналогии с близкими типоразмерами 2РТ28П7…-А структура обозначения такая.

• «2РТ» – тип разъёма (негерметичный, теплостойкий, цилиндрический, низкочастотный).​

• «28» – условный размер корпуса (увеличенный диаметр корпуса и контактного поля).​

• «П» – исполнение корпуса (для приборной части – без патрубка, для кабельной – с прямым патрубком; в конкретном обозначении уточняется по документации).​

• «7» – число силовых контактов (аналогично 2РТ28П7…; 7 контактов увеличенного диаметра).

• «Э» – вид покрытия контактов (как правило, серебрение для уменьшения переходного сопротивления и повышения токовой нагрузки).

• «Ш» – вариант исполнения (обычно указывает на тип части – вилка/розетка и/или тип патрубка; по серии встречаются «Н», «Г», «Ш» и др.).

• «8» – код схемы расположения контактов (конкретный вариант контактной вставки и нумерации).​

• «А» – исполнение по климату и конструктиву (серия 2РТ-А, климатическое исполнение УХЛ).

Электрические характеристики (по серии 2РТ28П7…)

По близким типам 2РТ28П2ЭШ7-А и 2РТ28П2ЭГ7-А можно ориентироваться на такие параметры для корпуса 28 с силовыми контактами увеличенного диаметра.

• Рабочий ток на разъём – порядка 50 А (для контактов Ø около 3,5 мм).

• Максимальное рабочее напряжение постоянного тока – до 700 В.

• Сопротивление одного контакта – до 0,75 мОм.​

• Сопротивление изоляции – не менее 1000 МОм в нормальных условиях.​

Для варианта 2РТ28П7… (7 контактов меньшего диаметра) для схожих 2РТТ28П7… указаны: ток до 25 А на контакт и до 175 А суммарно, сопротивление контакта до 1 мОм. Это даёт представление о диапазоне токов для «семиконтактных» вставок корпуса 28.​

Механические и климатические свойства

По данным для 2РТ28П2ЭШ7-А и других разъёмов серии 2РТ-А, 2РТ28П7ЭШ8-А имеет схожие условия эксплуатации.

• Количество сочленений–расчленений – около 500 циклов.

• Минимальная наработка – порядка 1000 ч.

• Срок сохраняемости – до 20 лет при правильном хранении.​

• Диапазон рабочих температур (с учётом нагрева контактов) – примерно от −60 °C до +180 °C.

• Устойчивость к синусоидальной вибрации: 1–1000 Гц, ускорение до 100 м/с² (для близких типов 2РТ28П2ЭШ7-А).​

• Ускорение механического удара: одиночного до 10 000 м/с², многократного – до 1500 м/с².​

• Предназначен для внутреннего и наружного применения при защите от пыли и воды, климатическое исполнение УХЛ.

Конструкция и монтаж

• Корпус цилиндрический, с резьбовой фиксацией вилки и розетки, что обеспечивает надёжный контакт и стойкость к вибрации.
