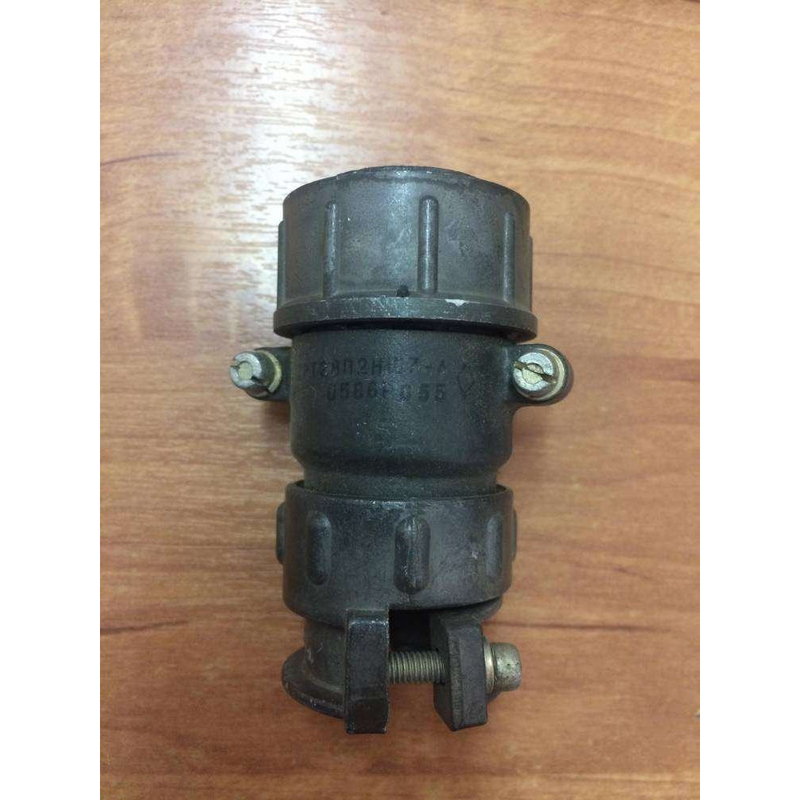

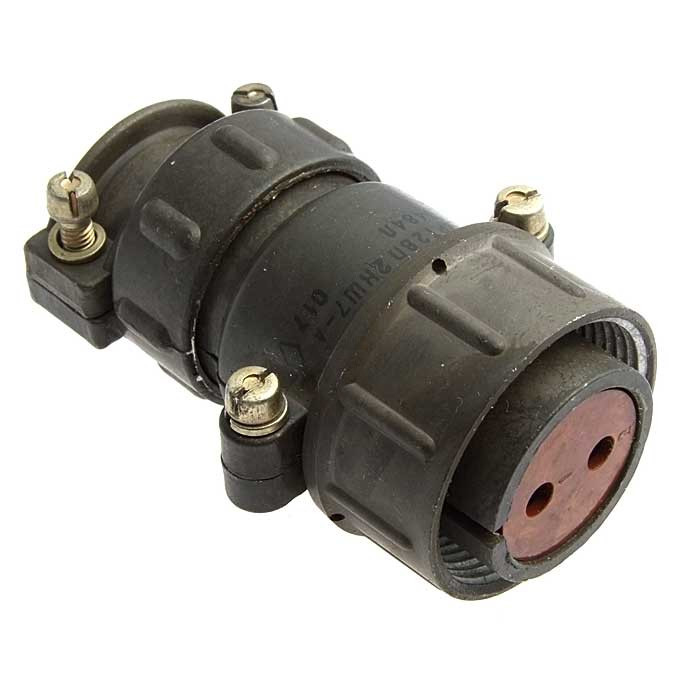

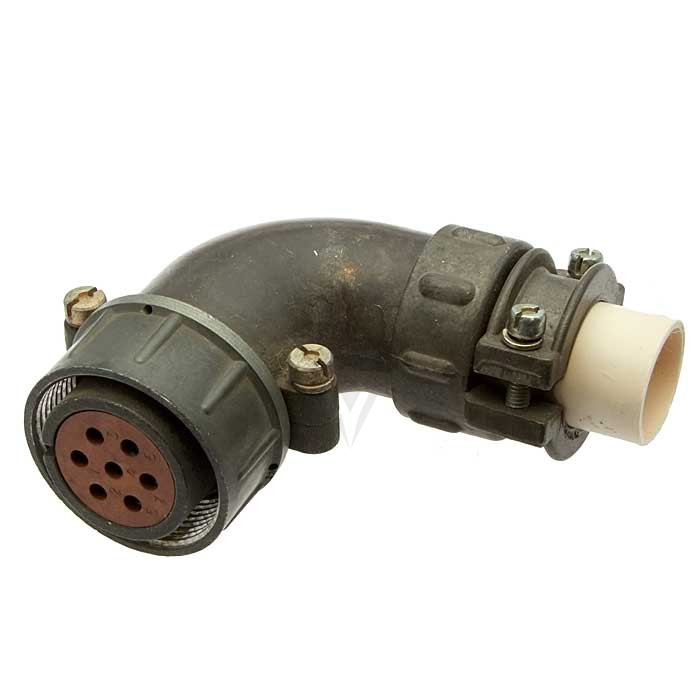

2РТ28У2НШ7-А — это низкочастотный цилиндрический разъём серии 2РТ, предназначенный для коммутации силовых и сигнальных цепей в радиоэлектронной аппаратуре.​

Расшифровка обозначения

• 2РТ — тип разъёма (низкочастотный, цилиндрический, с резьбовым соединением).​

• 28 — условный размер корпуса (крупный типоразмер, рассчитан на повышенные токи).​

• У — исполнение по корпусу/патрубку (обычно указывает угловое или соответствующее конструктивное исполнение; для серии 2РТ: П — с прямым патрубком, У — с угловым).​

• 2 — количество контактов.​

• Н — никелевое покрытие контактов (без буквы — серебро, с Н — никель).

• Ш — вилка (штырь) в приборной части.

• 7 — сочетание контактов: 2 контакта диаметром 3,5 мм.

• А — обозначение материала изолятора.

По сути, это приборная вилка (штыревой разъём) с двумя силовыми контактами увеличенного диаметра, с никелированными контактами, в угловом или соответствующем корпусном исполнении для размера 28.

Электрические характеристики (по серии 2РТ28, 2 контакта Ø3,5 мм)

• Номинальный рабочий ток на один контакт: до 50 А. +3

• Общая допустимая токовая нагрузка: до 100 А.

• Максимальное рабочее напряжение постоянного тока: до 700 В (амплитудное до 850 В). +3

• Сопротивление контакта: не более 0,75 мОм.

• Сопротивление изоляции в нормальных условиях: порядка 1000–5000 МОм (в зависимости от конкретного исполнения и ТУ).

Механические и эксплуатационные параметры

• Количество сочленений–расчленений: около 500.

• Минимальная наработка: порядка 1000 ч.

• Диапазон рабочих температур: обычно от −60 °C до +100 °C; с учётом перегрева контактов допускается до +180 °C (для указанной серии).​

• Тип фиксации: резьбовое сочленение.

• Способ монтажа контактов: пайка.

• Разъём негерметичный, климатическое исполнение УХЛ (умеренно холодный климат, для внутреннего и наружного применения при защите от пыли и влаги).

Геометрия и контакты

• Количество контактов: 2.

• Диаметр контактов: 3,5 мм (силовые штыри).

• Материал/покрытие: контакты с покрытием никелем (буква Н), без Н в серии применяют серебряное покрытие.

• Корпус металлический, основание (изоляционная вставка) из полимерного материала (тип А).
