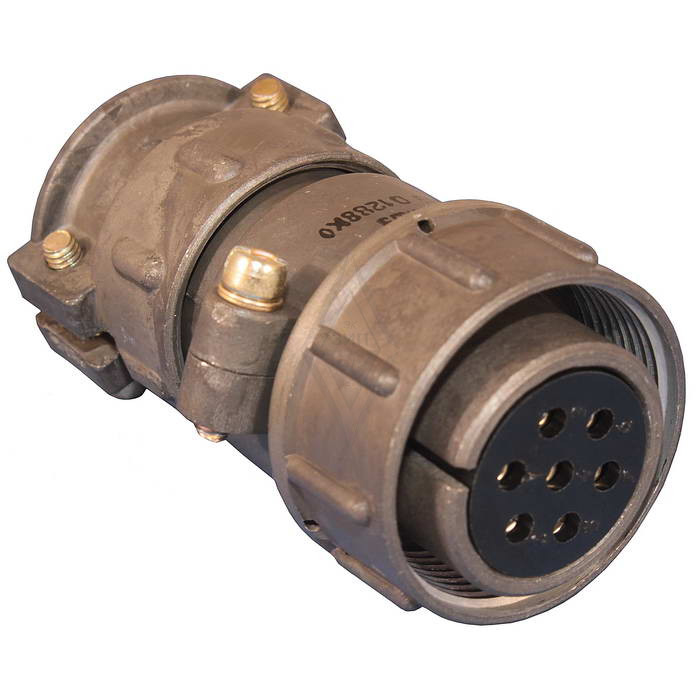

Соединитель 2РТ28У7НШ9‑А — это негерметичный круглый кабельный разъем общего назначения из серии 2РТ‑А, разработанный для применения в радиоэлектронной и радиотехнической аппаратуре.

• Предназначен для монтажа с неэкранированным кабелем (проводами) в электрических цепях постоянного и переменного тока.

• Обозначение расшифровывается примерно так:

  • «2РТ» – тип соединителя серии 2РТ‑А,

  • «28» – условный размер корпуса,

  • «У7» – 7 контактов,

  • «Н» – никелевое покрытие контактов (или индекс по материалу изолятора/покрытия, в зависимости от ряда),

  • «Ш9» – конструкция кабельной части (штуцер, гайка, шайба и т.п.),

  • «А» – дополнительная модификация/вариант исполнения по ТУ.

• Это кабельная розетка с угловым патрубком и гайкой для подключения к кабелю, ориентированная на установку в аппаратуру (приборную часть – У‑исполнение).

• Крепление соединителя негерметичное, тип сочленения — резьбовой, что позволяет многократно соединять/разъединять пару разъём–вилка.

• Общее количество контактов — 7 шт. диаметром 2,5 мм.

• Максимальная токовая нагрузка на один контакт обычно до 35 А, суммарная нагрузка на разъём до порядка 175 А, в зависимости от конкретного варианта и условий охлаждения.

• Рабочий ток для розеток 2РТ28У7НШ9‑А, как правило, нормируется порядка 25–35 А, амплитудное напряжение цепи — до около 850 В переменного/постоянного тока.

• Сопротивление контакта не превышает примерно 1 мОм, сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Климатическое исполнение указывается как У/УХЛ (умеренный климат), что допускает применение в помещениях и при внешних воздействующих факторах по ГОСТ.

• Соединитель рассчитан на многократные циклы коммутации (не менее нескольких сотен сочленений–расчленений) и имеет нормированную наработку и устойчивость к вибрации и ударным нагрузкам в типовых условиях для аппаратуры связи и радиоэлектроники.
