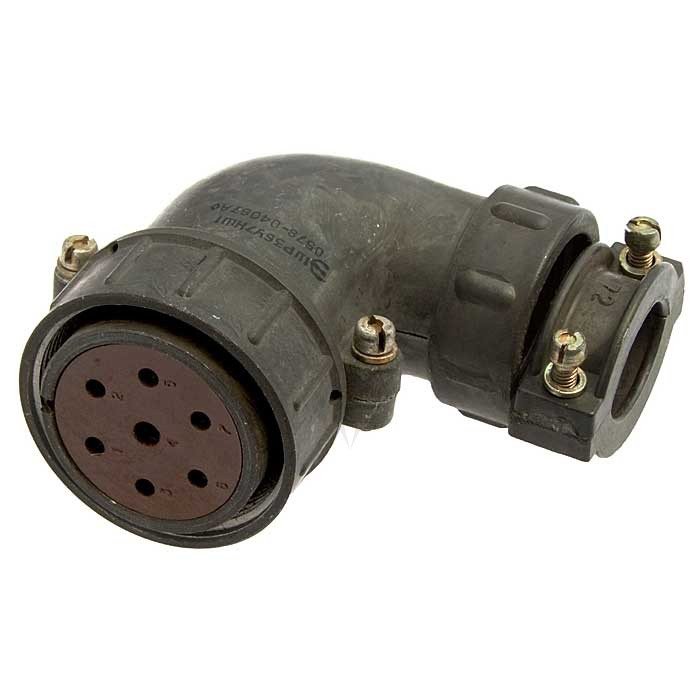

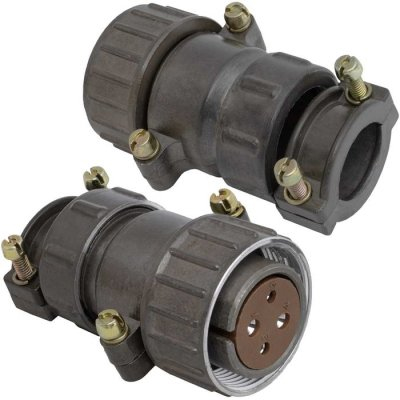

Соединитель2РТ36П7НШ1-А относится к семейству низкочастотных цилиндрических разъёмов типа2РТ , предназначенных для подключения и разъединения электрических цепей в радио‑ и радиотехнической аппаратуре.

• 2РТ – тип соединителя (цилиндрический низкочастотный).

• 36 – условный размер корпуса.

• П – прямой патрубок на кабельной части.

• 7 – количество контактов.

• Н – патрубок для неэкранированного кабеля.

• Ш1‑А – исполнение серии; разъём выпускается какрозетка кабельная и какприборная (блочная) вилка.

• Контакты:7 шт. , трёх типоразмеров:

  • 3 шт. диаметром 1,5 мм,

  • 3 шт. диаметром 2,5 мм,

  • 1 шт. диаметром 3,5 мм.

• Максимальный рабочий ток на один контакт:

  • 10 А при Ø 1,5 мм,

  • 25 А при Ø 2,5 мм,

  • 50 А при Ø 3,5 мм.

• Суммарный рабочий ток разъёма до около155 А.

• Номинальное рабочее напряжение – домаксимального импульсного/амплитудного порядка 850 В.

• Сопротивление контакта: не более2,5 мОм (1,5 мм), 1 мОм (2,5 мм) и 0,75 мОм (3,5 мм).

• Сопротивление изоляции в нормальных условиях – не менее5000 МОм.

• Климатическое исполнение –УХЛ , разъём рассчитан на эксплуатацию в условиях повышенной влажности и значительных перепадов температур; может использоваться как внутри, так и снаружи прибора (при дополнительной защите от пыли и влаги).

• Число сопряжений/расчленений не менее500.

• Минимальная наработка не менее1000 часов.

• Разъём выдерживает вибрацию в диапазоне частот примерно1–1000 Гц с ускорениями порядка100–300 м/с² , а также одиночные удары с ускорением до5000–10 000 м/с².

• Диапазон температур среды и перегрева контактов – примерно от–60 °C до +180 °C , допускает эксплуатацию в условиях пониженного давления до порядка10⁻⁴–10⁻⁶ мм рт. ст.
