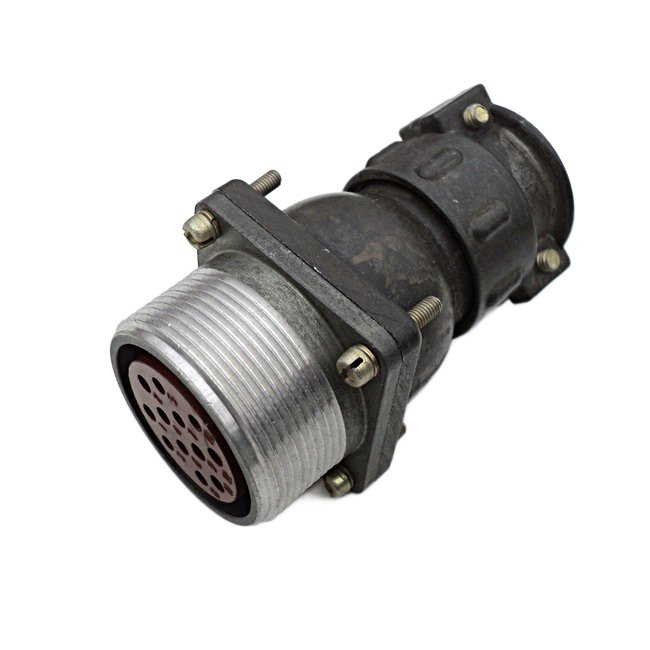

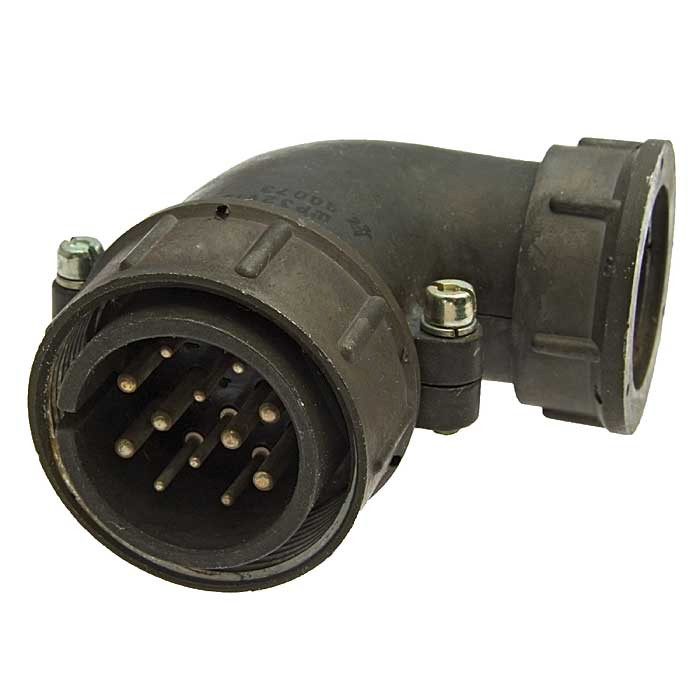

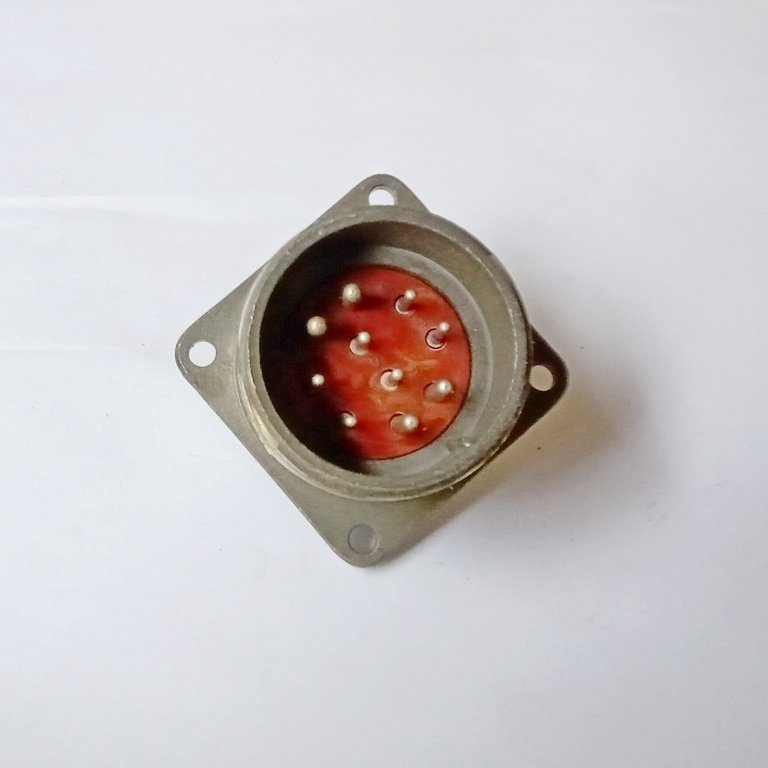

2РТ32У10ЭГ1 — это кабельная вилка‑разъём из серии 2РТ, предназначенная для монтажа в радиоэлектронной и радиотехнической аппаратуре, в том числе в жёстких климатических и вибрационных условиях.

Условное обозначение

• 2РТ — тип соединителя (общего назначения, экранированный).

• 32 — условный размер корпуса разъёма.

• У — угловой патрубок кабельной части (подходит для монтажа в ограниченном пространстве).

• 10 — количество контактов равно 10.

• ЭГ1‑А — вид концевой гайки для экранированного кабеля и исполнение вилки (Г — вилка, Э — для экранированного кабеля, 1 — сочетание контактов).

Электрические параметры

• Контакты имеют диаметры 1,5 мм и 2,5 мм; на такие контакты допускаемый рабочий ток составляет примерно 10 А и 25 А соответственно.

• Максимальное рабочее напряжение постоянного тока — до порядка 700 В, амплитудное значение напряжения цепи — около 850 В.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Механические и климатические характеристики

• Разъём рассчитан на многократные сочленения–расчленения порядка 500 циклов, минимальная наработка — около 1000 часов.

• Рабочий диапазон температур с учётом перегрева контактов — примерно от −60 °С до +180 °С. ​

• Разъём устойчив к вибрациям (синусоидальные вибрации до 1000–5000 Гц с ускорением до 100–300 м/с²) и к механическим ударам, выдерживает пониженное атмосферное давление до примерно 1, 3 ⋅ 1 0 − 4 Па.

Конструкция и применение

• Вилка имеет угловой патрубок и экранированную гайку, что делает её удобной для подключения экранированных кабелей и снижения уровня помех в радиотехнических цепях.

• Применяется как соединитель общего назначения во внутренних и внешних (при дополнительной защите от пыли и влаги) монтажах в радиоэлектронной аппаратуре и в промышленном оборудовании.
