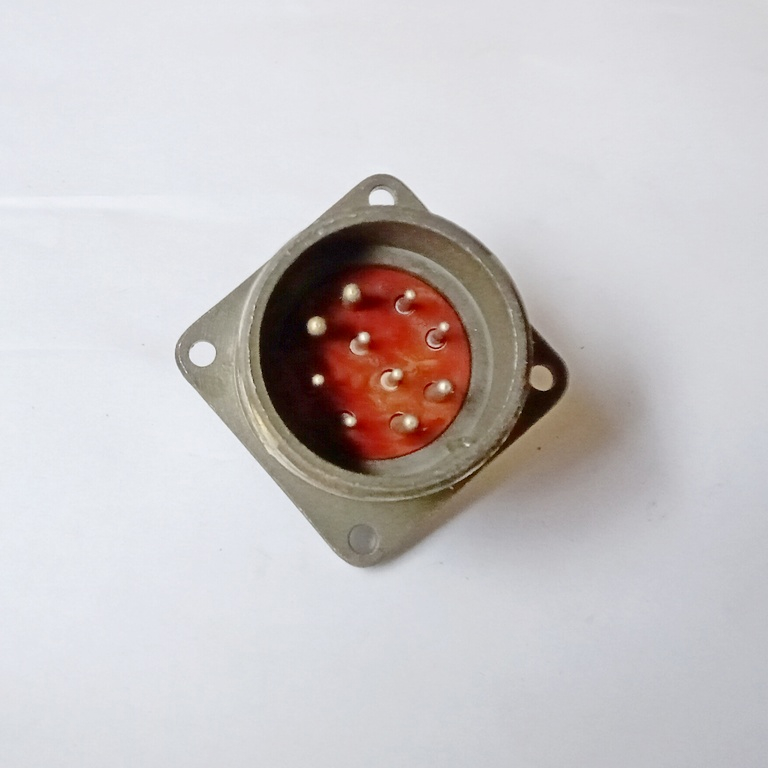

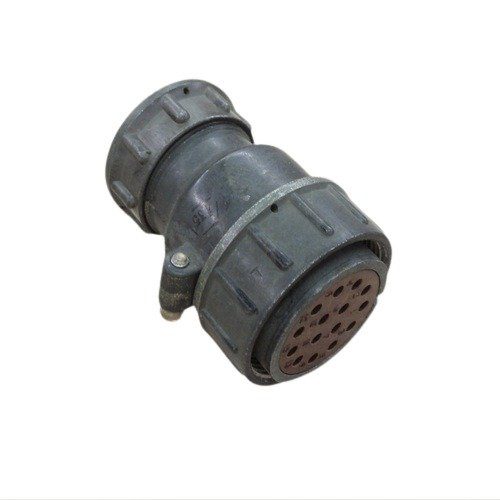

2РТ32П10НШ1А — это низкочастотный цилиндрический электрический разъём серии 2РТ, приборная вилка общего назначения для радиоэлектронной и радиотехнической аппаратуры.

Расшифровка обозначения

• 2РТ — тип разъёма, серия низкочастотных цилиндрических соединителей.​

• 32 — условный размер корпуса (крупный типоразмер, повышенная токовая нагрузка).​

• П — приборное исполнение, без патрубка (блочная вилка).​

• 10 — количество контактов (всего 10 pin’ов).

• Н — для неэкранированного кабеля (тип прижимной гайки/обжимки под обычный кабель).

• Ш1 — штыревая часть (вилка) с исполнением 1 по ряду 2РТ (конкретный вариант контактной группы и крепления).

• А — исполнение по ТУ (подвариант серии 2РТ32, унифицированный с другими 2РТ32…-А).

Электрические характеристики

• Общее число контактов: 10, как правило 6 контактов диаметром 1,5 мм и 4 контакта 2,5 мм.

• Допустимый ток на контакт:

  • контакты 1,5 мм — до 10 А;

  • контакты 2,5 мм — до 25 А. +4

• Максимальный рабочий ток по сумме контактов — до 160 А (при равномерной нагрузке по группе).

• Максимальное рабочее напряжение (постоянное) порядка до 700–850 В в зависимости от конкретного ТУ и испытательного режима.

• Сопротивление контакта: примерно до 2,5 мОм для 1,5 мм и до 1 мОм для 2,5 мм.

• Сопротивление изоляции: не менее 1000–5000 МОм в нормальных условиях (для серии 2РТ / 2РТ32). +4

Пример: если задействовать только контакты диаметром 2,5 мм, можно безопасно передавать ток до 25 А на каждый из них, при этом суммарная нагрузка по разъёму не должна превышать паспортных 160 А.

Механические и климатические данные

• Тип соединителя: негерметичный, теплостойкий. +3

• Климатическое исполнение: УХЛ (умеренный и холодный климат, возможна работа как в помещении, так и снаружи при защите от влаги и пыли).

• Рабочий температурный диапазон: примерно от −60 до +100 °C, с допустимыми кратковременными циклами до +180 °C по серии 2РТ-А.​

• Вибропрочность: синусоидальная вибрация до 1–5000/10000 Гц, ускорения порядка 100–300 м/с² (10–30 g) в зависимости от конкретного ТУ. +4

• Удары:

  • одиночного действия — до 10 000 м/с² (около 1000 g);

  • многократного действия — до 1500 м/с².​

• Линейные перегрузки: до 2000 м/с².​

• Количество сочленений/расчленений: порядка 500 циклов. +4

• Минимальная наработка: не менее 1000 ч. +5

• Срок сохраняемости: около 20 лет.​

Конструкция и применение

• Корпус цилиндрический, с резьбовой фиксацией вилки и розетки, обеспечивающей надёжны
