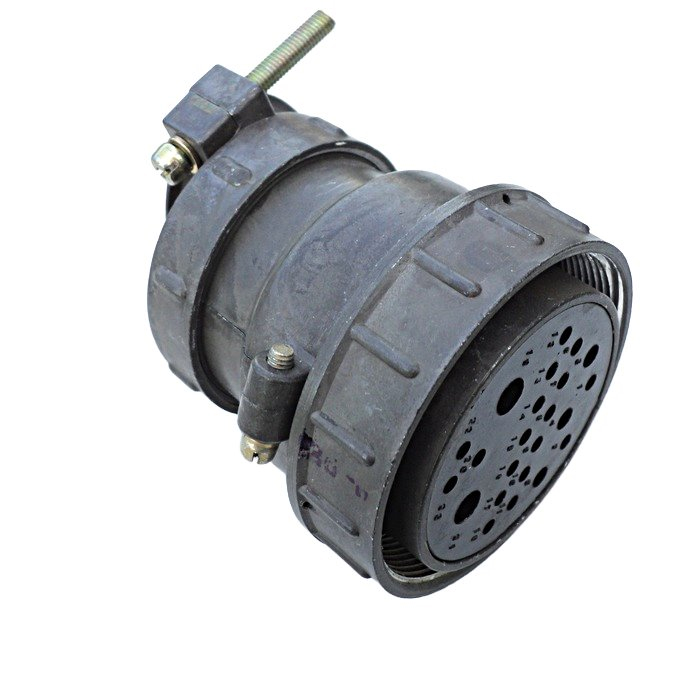

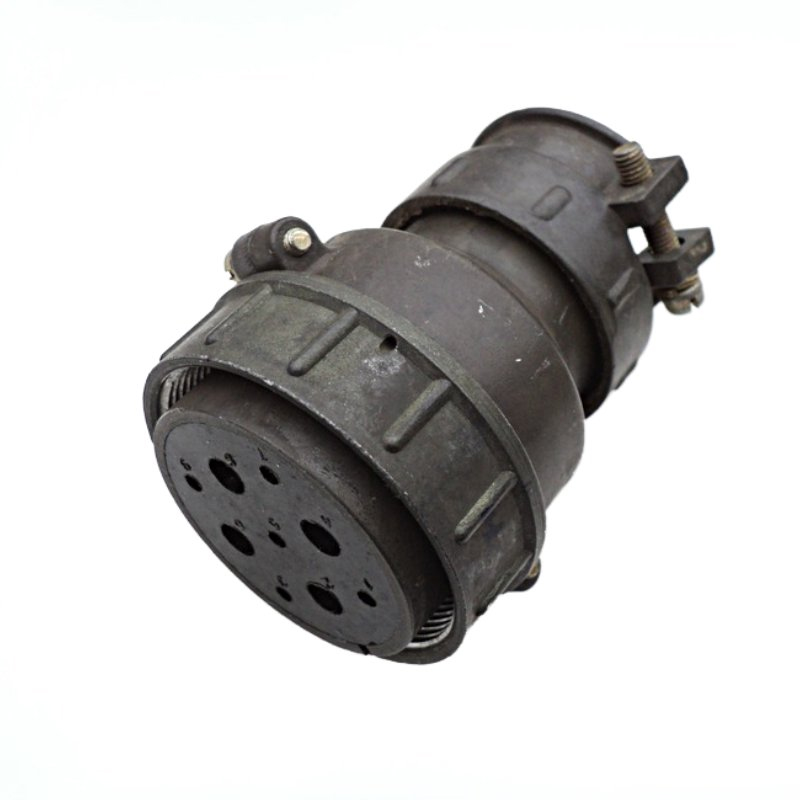

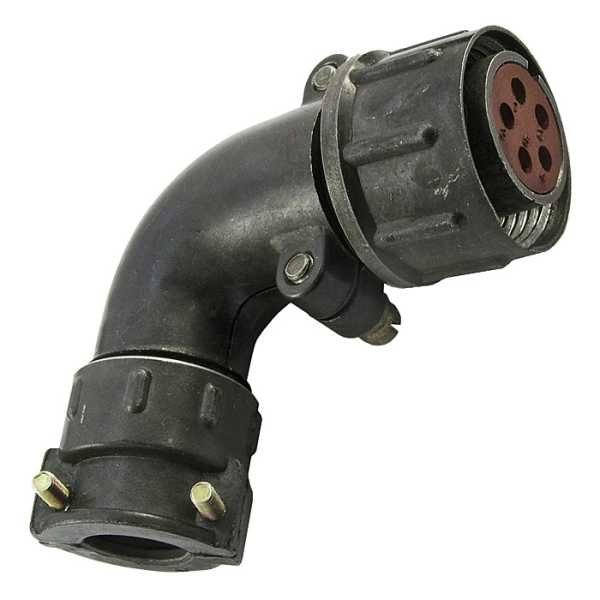

Розетка кабельная 2РТ32П10НШ1‑А (часто обозначается как «Роз №5») относится к серии цилиндрических негерметичных соединителей типа 2РТ‑А, предназначенных для монтажа с неэкранированными и экранированными кабелями в электрических цепях постоянного и переменного тока.

Назначение и область применения

Эта розетка используется в радиоэлектронной, радиотехнической и промышленной аппаратуре для подключения кабелей к приборным вилкам такого же типоразмера. Соединитель рассчитан на эксплуатацию как в помещении, так и наружно (при дополнительной защите от пыли и влаги) в климатическом исполнении УХЛ.

Конструкция и расшифровка обозначения

Кратко по расшифровке 2РТ32П10НШ1‑А:

• 2РТ – тип цилиндрического соединителя.

• 32 – условный размер корпуса.

• П – прямой патрубок (кабельный выход по оси розетки).

• 10 – количество контактов.

• Н – покрытие контактов никелем (в отличие от Э – серебро).

• Ш1 – кабельная часть с экранной шайбой.

• А – обозначение материала изолятора.

Контактный набор: 10 контактов, из них 6 шт. диаметром 1,5 мм и 4 шт. диаметром 2,5 мм.

Электрические и механические характеристики

• Рабочий ток на один контакт:

  • Ø 1,5 мм – до 10 А;

  • Ø 2,5 мм – до 25 А.
    Суммарная нагрузка розетки – до 160 А.

• Максимальное напряжение цепи – до 850 В (амплитудное значение).

• Сопротивление контакта: не более 2,5 мОм для Ø 1,5 мм и 1 мОм для Ø 2,5 мм.

Конструкция устойчива к механическим воздействиям: обеспечен запас по числу сочленений–расчленений не менее 500, а также к вибрациям (до нескольких сотен м/с²) и кратковременным ударным нагрузкам.

Климатические условия

Розетка рассчитана на работу в широком диапазоне температур, типовой для серии 2РТ32: примерно от −60 °С до +60 °С, в нормальных климатических условиях сопротивление изоляции – не менее 5000 МОм.
