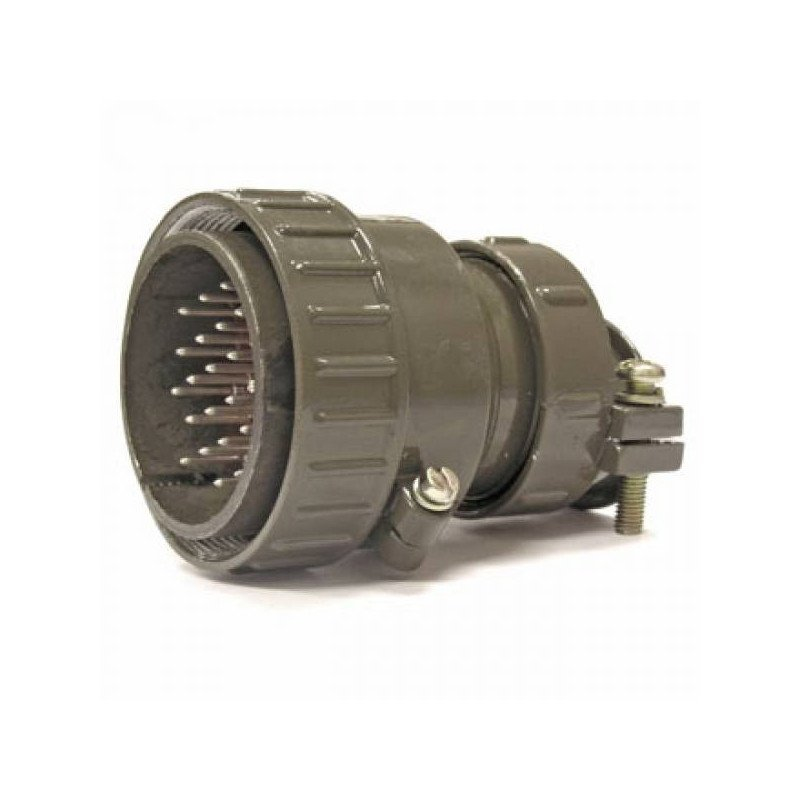

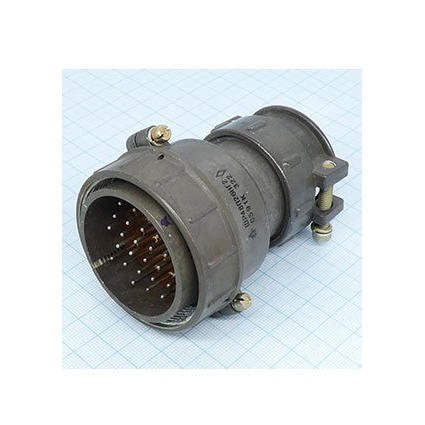

2РТ48П26НГ2-АН — это кабельная вилка из серии цилиндрических низкочастотных разъёмов 2РТ48, рассчитанная на 26 контактов и работу с неэкранированным кабелем.​

Назначение и область применения

• Предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц.

• Используется в радиоаппаратуре, контрольно‑измерительных приборах, промышленной электронике для разъёмного соединения жгутов и блоков.

Расшифровка обозначения

• «2РТ» — тип разъёма (цилиндрический низкочастотный).​

• «48» — условный размер корпуса (диаметр/габарит серии).​

• «П» — кабельная часть с прямым патрубком (прямая кабельная вилка).​

• «26» — количество контактов.​

• «Н» — гайка под неэкранированный кабель.​

• «Г2» — вариант конструкции/климатика (для умеренного и холодного климата, негерметичный).​

• «А» и «Н» в конце (АН) обычно указывают исполнение/вариант по ТУ и возможные доработки под конкретного заказчика (например, покрытие, упаковка, вариант маркировки).

Электрические характеристики

• Максимальное рабочее напряжение цепи для разъёмов 2РТ48 — до 700 В (амплитудное значение до 850 В).

• Количество контактов: 26 шт, диаметр контакта 1,5 мм.​

• Сопротивление одного контакта — не более 2,5 мОм для диаметра 1,5 мм.​

• Допустимый ток на один контакт — до 10 А; суммарная токовая нагрузка на разъём — до 234 А.​

Механические и климатические параметры

• Тип разъёма: негерметичный, климатическое исполнение УХЛ (работа при пониженных и умеренных температурах).​

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.​

• Диапазон рабочих температур: от −60 до +60 °C (для серии 2РТ48; по некоторым ТУ допускается до +100 °C, но в таблице для 2РТ48 конкретно указан +60 °C).

• Виброустойчивость: синусоидальная вибрация 1–5000 Гц, ускорение до 300 м/с² (≈30 g).​

• Ударная прочность: одиночный удар до 5000 м/с² (≈500 g), многократный удар до 350 м/с² (≈35 g).​

• Работоспособность при пониженном давлении до порядка 1,3·10⁻⁴ Па.​

• Минимальная наработка — не менее 1000 ч, число сочленений‑расчленений — не менее 500 циклов.​
