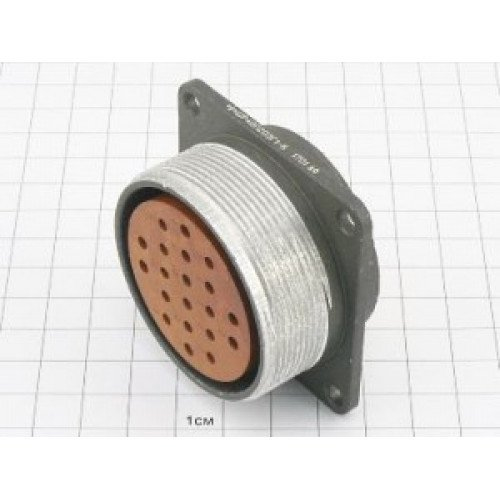

2РТ48 20 Ш1‑А — это один из вариантов цилиндрического многоконтактного разъёма семейства 2РТ для соединения электрических цепей в радио‑, измерительной и другой аппаратуре общего назначения.

Расшифровка обозначения

• «2РТ» – тип цилиндрического разъёма серии 2РТ.

• «48» – условный размер корпуса (крупный габарит серии 2РТ).

• «20» – количество контактов.

• «Ш1» – исполнение кабельной части с накидной гайкой для присоединения кабеля (вариант гайки и патрубка; в похожих исполнениях «НШ1» означает гайку под неэкранированный кабель).

• «А» – модификация (исполнение по конкретным ТУ).

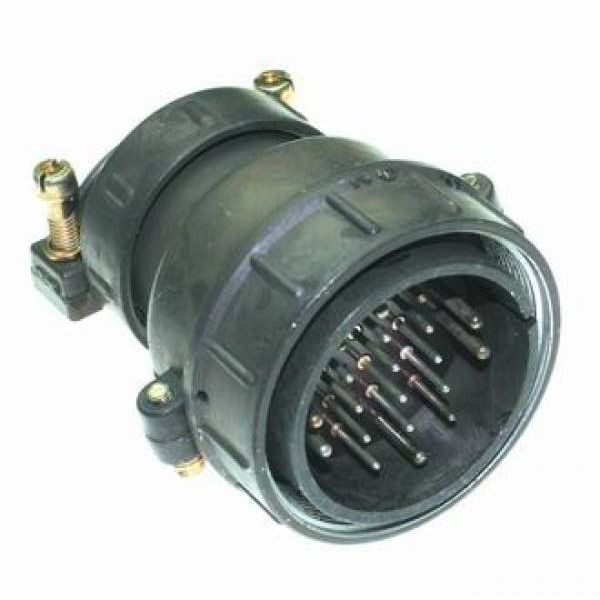

По конструкции такой разъём является кабельной частью (вилка или розетка кабельная, в зависимости от полного обозначения), с прямым патрубком под кабель и накидной гайкой.

Основные электрические и механические характеристики (для 2РТ48 на 20 контактов)

• Количество контактов: 20, из них 14 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.

• Сопротивление одного контакта, не более:

  • 2,5 мОм для контактов 1,5 мм;

  • 1 мОм для контактов 2,5 мм.

• Допустимый ток на один контакт, не более:

  • 10 А для Ø 1,5 мм;

  • 25 А для Ø 2,5 мм.

• Суммарная максимальная токовая нагрузка: до 290 А.

• Рабочее (амплитудное) напряжение цепи: до 850 В; для серии 2РТ48 в целом рабочее напряжение указывается до 700 В, в зависимости от исполнения.

• Сопротивление изоляции в нормальных условиях: не менее 5000 МОм.

• Материал контактов: как правило, медный сплав с гальваническим покрытием (серебро или никель).

• Ресурс: не менее 500 циклов соединений‑рассоединений, наработка не менее 1000 часов.

Условия эксплуатации и стойкость

• Тип разъёма: негерметичный, климатическое исполнение УХЛ (умеренный и холодный климат).

• Диапазон синусоидальной вибрации: примерно 1–5000 Гц с ускорением до 300 м/с² (около 30 g).

• Устойчивость к механическим ударам (для серии 2РТ48): одиночное ускорение до 5000 м/с², многократное до 350 м/с².​

• Допускается работа при пониженном давлении (разрежение), при сохранении изоляционных свойств.​

• Повышенная рабочая температура среды для серии 2РТ48 обычно до 60 °C.​

Назначение и применение

• Предназначен для соединения и разъединения кабельных жгутов и приборов вручную, без специального инструмента.

• Используется в радиоэлектронной, контрольно‑измерительной, промышленной и транспортной аппаратуре, где требуется многоконтактное соединение с умеренно повышенными токами и напряжениями.

• За счёт разных диаметров контактов в одном корпусе позволяет одновременно передавать силовые и сигнальные цепи.
