Описание

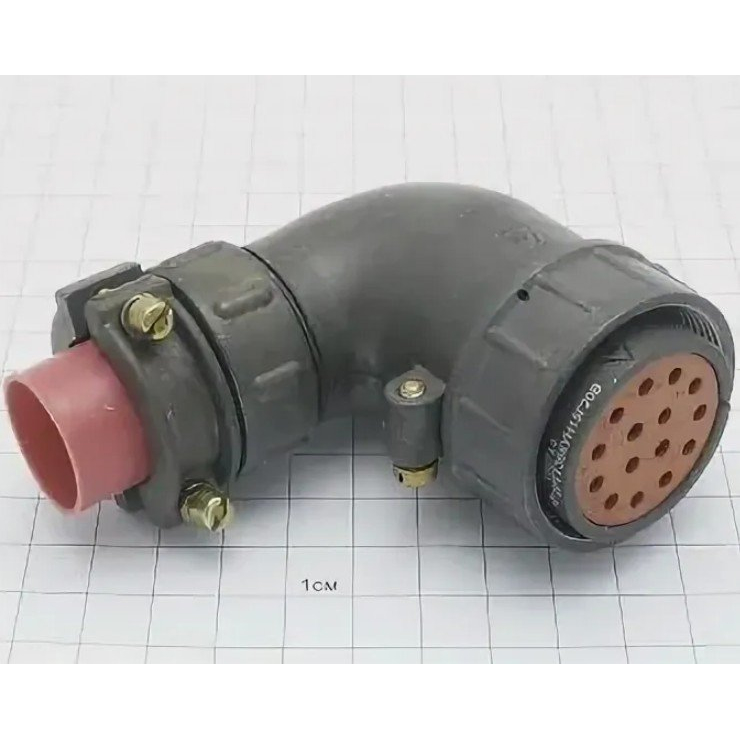

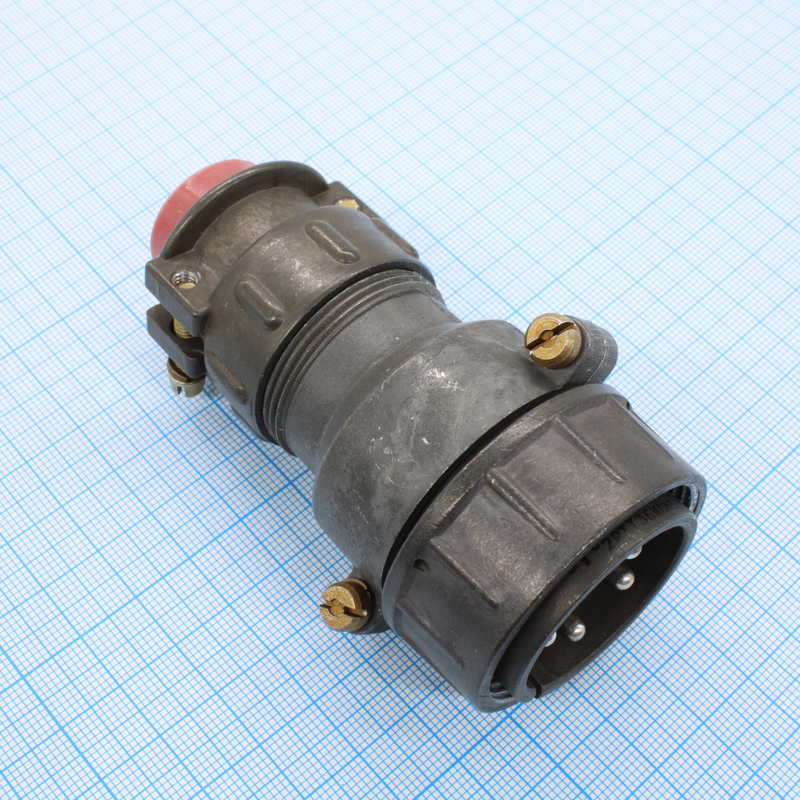

Разъём 2РТТ36 Н \Г «5» (Элекон) относится к серии 2РТТ — это теплостойкие, пылебрызгозащищённые цилиндрические низкочастотные соединители ручного сочленения, предназначенные для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока. Обозначение «5» обычно указывает на приёмочный контроль по приёмке «5» по техническим условиям ГЕ0.364.120 ТУ (АШДК.434410.060 ТУ).
Соединители 2РТТ36 рассчитаны на работу в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В (амплитудное значение до 850 В на контакт). Они выпускаются во всеклиматическом исполнении, с рабочим диапазоном температур примерно от −60 °C до +100 °C, что позволяет использовать их в сложных климатических и тропических условиях.
Условный диаметр корпуса у 2РТТ36 составляет 36 мм; часть «Н» в обозначении указывает на кабельную розетку с прямым патрубком и гайкой для монтажа неэкранированного кабеля, а «Г» — вилку такого же типоразмера. Исходя из типономинала «18», у данной конструкции 5 контактов диаметром 3,5 мм, покрытие контактов — серебро, тип соединителя — негерметичный, всеклиматический.
Максимальная токовая нагрузка на один контакт составляет до 50 А, общая суммарная нагрузка для соединителя не превышает 250 А. Сопротивление контакта — не более 0,75 мОм (для Ø 3,5 мм), сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Сочленение обеспечивается резьбовым соединением, со шпонкой поляризации (одношпоночное), число гарантированных сочленений–расчленений — не менее 500.
Соединители 2РТТ36 рассчитаны на минимальную наработку порядка 1000 часов и имеют минимальный срок сохраняемости не менее 15 лет при хранении по ГОСТ. Они устойчивы к вибрации (диапазон до 5 кГц и ускорения порядка 300 м/с²) и допускают работу в условиях пониженного атмосферного давления и высокой влажности до 98% при температуре +40 °C.
Если нужна более прикладная информация (подбор штекера/гнезда, монтаж кабеля, схема подключения контактов), напишите — можно разобрать конкретную исполнение: 2РТТ36КПН5Г18В или 2РТТ36КПН5Ш18В.
