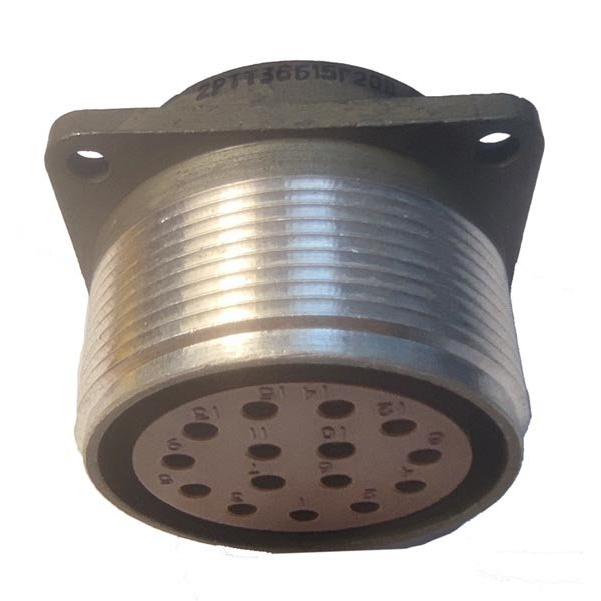

2РТТ36Б15Г20В — это блочная розетка цилиндрического низкочастотного соединителя серии 2РТТ, предназначенная для крепления на панели (приборная блочная розетка без патрубка).

Назначение и область применения

Соединитель 2РТТ36Б15Г20В используется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Предназначен для объемного монтажа в аппаратуре общепромышленного и специального назначения, в т.ч. в условиях воздействия пыли и брызг (пылебрызгозащищённый вариант).

Контактная часть

Розетка имеет 15 контактов: 13 штук диаметром 1,5 мм и 2 штуки диаметром 2,5 мм. Контакты выполняются, как правило, со серебряным покрытием, что обеспечивает низкое сопротивление контакта: не более 2,5 мОм для контактов Ø1,5 мм и не более 1 мОм для Ø2,5 мм.

Электрические и эксплуатационные параметры

• Максимальная токовая нагрузка на контакт: до 20 А для контактов Ø1,5 мм и до 35 А для Ø2,5 мм, с суммарной нагрузкой на изделие до порядка 180 А.

• Сопротивление изоляции в нормальных климатических условиях не менее 5000 МОм, амплитудное рабочее напряжение цепи до 700–850 В.

Климатические и механические условия

Соединитель рассчитан на всеклиматическое исполнение: рабочая температура от −60 до +100 °C, относительная влажность до 98% при +40 °C. Выдерживает синусоидальную вибрацию до 300 м/с² (примерно 30g) в диапазоне частот 1–5000 Гц, многократные удары до ускорения около 1500 м/с², а также пониженное давление до примерно 1,3·10⁻⁴ Па.

Конструкция и ресурс

Разъем выполнен с резьбовой фиксацией сочленённого положения, тип корпуса «Б» соответствует блочному исполнению без патрубка. Минимальная наработка составляет порядка 1000 часов, количество сочленений–расчленений — не менее 500, а срок сохраняемости может достигать 15 лет.
