2РТТ12КПН1Ш1В

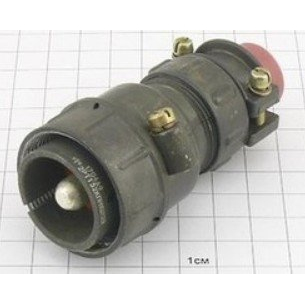

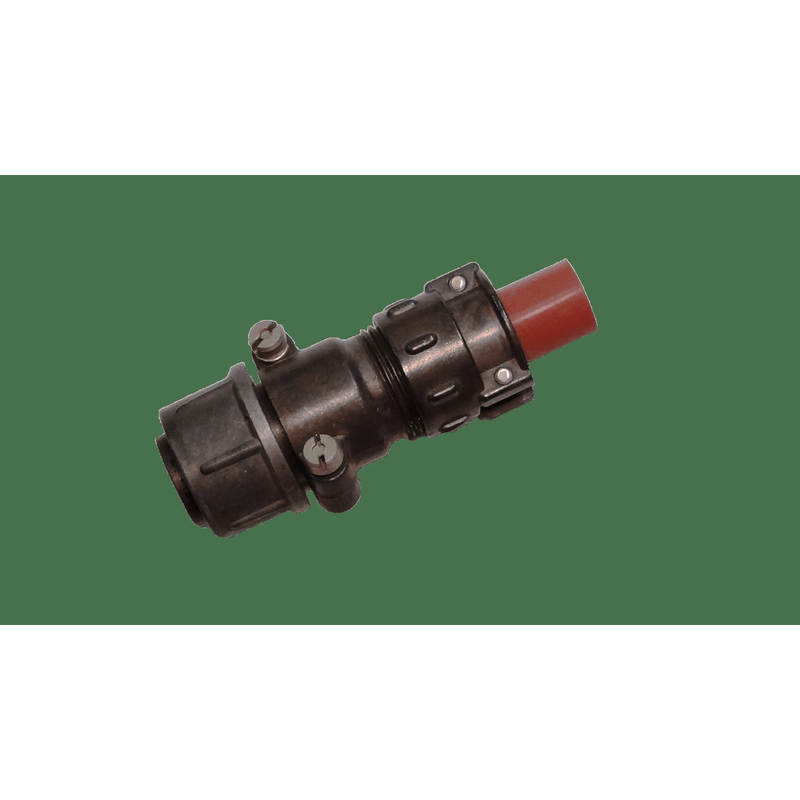

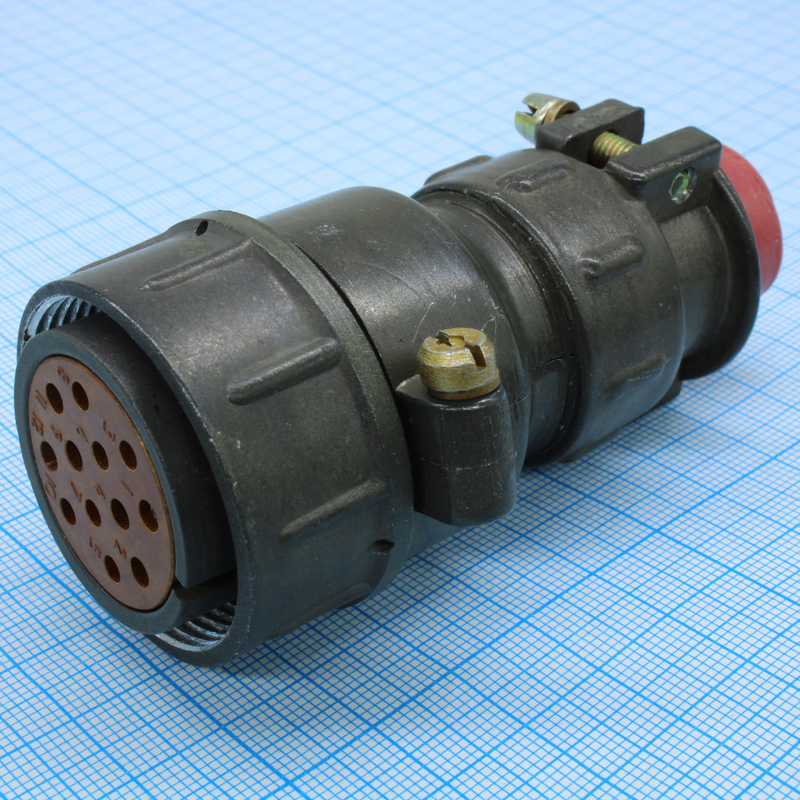

2РТТ12КПН1Ш1В — это цилиндрический низкочастотный электрический соединитель (вилка кабельная) из серии 2РТТ, предназначенной для работы в сложных климатических условиях.

Назначение и область применения

Соединитель относится к пылебрызгозащищённым, тропико‑ и теплостойким изделиям и применяется для внутреннего монтажа в радиоэлектронной и радиотехнической аппаратуре общего назначения.
Он рассчитан на использование в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Конструкция и расшифровка обозначения

• 2РТТ — тип соединителя: пылебрызгозащищённый, тропико‑ и теплостойкий.

• 12 — условный размер корпуса (примерно 12 мм).

• К — кабельный корпус.

• П — прямой патрубок.

• Н — низкочастотный низкотоковый тип.

• 1 — количество контактов (один штыревой контакт).

• Ш1 — вид контактной системы (штырь).

• В — всеклиматическое исполнение.

Основные технические параметры

Соединитель имеет резьбовую фиксацию сочленённого положения, обеспечивает пылебрызгозащиту и предназначен для работы в широком диапазоне температур: примерно от −60 до +100 °C.
Максимальное напряжение обычно указывается до 700–850 В (амплитудное значение), а сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Особенности монтажа и эксплуатации

Вилка монтируется на кабель (экранированный или неэкранированный) с прямым патрубком и фиксирующей гайкой, причём соединитель совместим с соответствующей розеткой из серии 2РТТ.
Соединители 2РТТ рассчитаны на многократные сочленения‑расчленения (порядка нескольких сотен коммутаций) и имеют габаритный ресурс и срок сохраняемости около 15 лет при соблюдении нормальных эксплуатационных условий.
