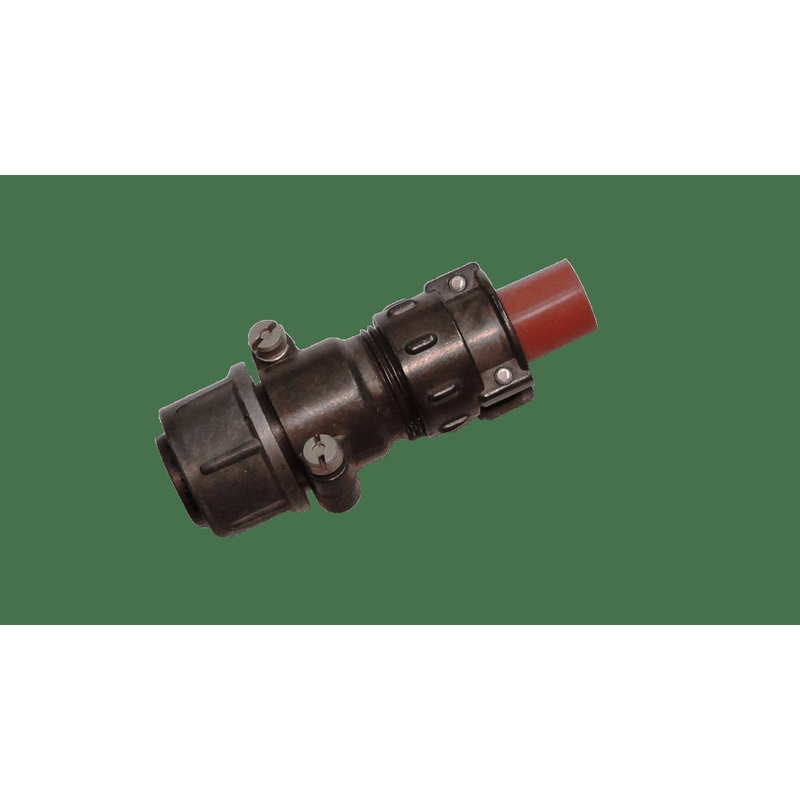

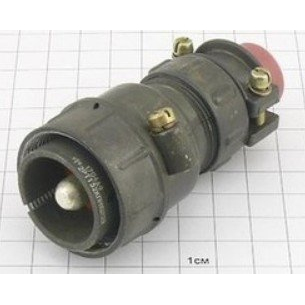

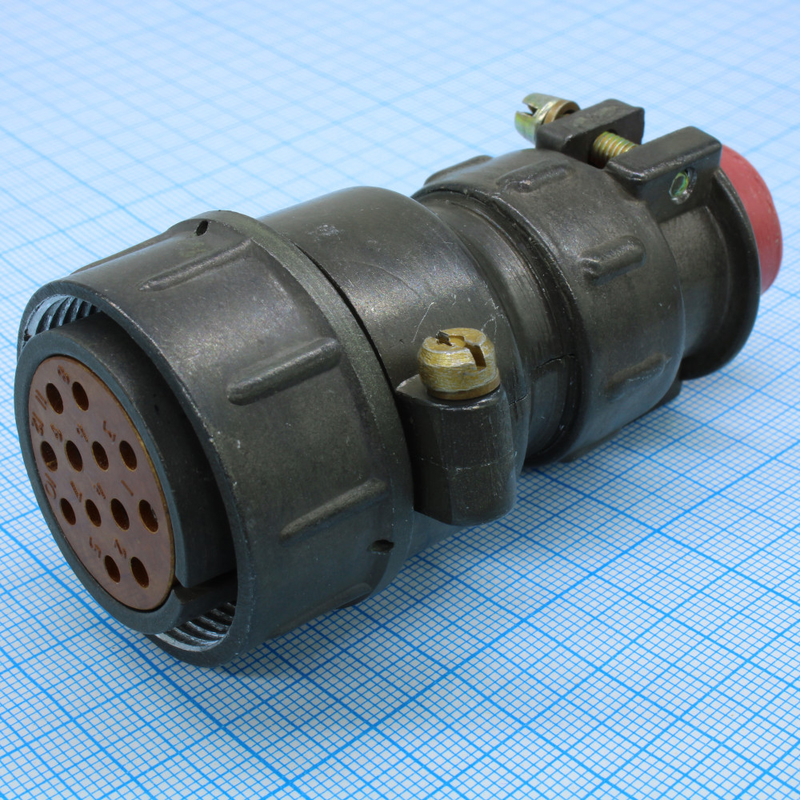

2РТТ12КПН1Ш1В — это соединитель цилиндрический низкочастотный пылебрызгозащищённый (пылебрызгозащищенный) (производитель из Казани, Россия), выпущенный в 2015 году с приёмкой категории качества «5» по ТУ ГЕ0.364.120ТУ или аналогичным.

Расшифровка обозначения

• 2РТТ : тип соединителя (пылебрызгозащищённый тропикоустойчивый).

• 12 : условный размер корпуса (мм).

• К : кабельный корпус.

• П : прямой патрубок.

• Н : гайка патрубка для неэкранированного кабеля.

• 1 : число контактов.

• Ш : гайка патрубка для экранированного кабеля (вариант).

• 1 : сочетание контактов.

• В : всеклиматическое исполнение. ​

Основные характеристики

• Рабочее напряжение: до 700 В (постоянное), до 500 В (переменное эффективное).

• Рабочий ток: от 1 А до 25 А (для одного контакта, в зависимости от типоразмера и конструкции).

• Сопротивление контактов: не более 2,5 мОм (для сильноточных), не более 5 мОм (для малоточных).

• Сопротивление изоляции: не менее 5000 МОм (в нормальных климатических условиях), не менее 50 МОм (при повышенной влажности и максимальной рабочей температуре).

• Диапазон рабочих температур: от -60°C до +100°C (для всеклиматического исполнения \"В\").

• Повышенная относительная влажность: до 98% при температуре до +35°C (с конденсацией влаги).

• Пониженное атмосферное давление: до 1,33·10⁻⁴ Па.

• Виброустойчивость и вибропрочность: диапазон частот до 5000 Гц, ускорение до 150 м/с².

• Ударная прочность: многократные удары с пиковым ударным ускорением до 1500 м/с², одиночные удары до 5000 м/с².

• Количество циклов сочленений-расчленений: не менее 500.

• Степень защиты: IP54 (соответствует требованиям пылезащиты и защиты от брызг воды).

• Материал корпуса: Алюминиевый сплав.

• Покрытие корпуса: Кадмирование или никелирование.

• Материал контактов: Латунь/бронза с покрытием (серебро или золото).

Применение

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц во всеклиматическом исполнении для внутреннего монтажа в электро- и радиоаппаратуре специального и общего назначения, включая соединение проводов, кабелей, узлов и блоков.

Благодаря своим высоким эксплуатационным характеристикам (пылебрызгозащищенность, тропикоустойчивость, широкий диапазон рабочих температур, устойчивость к вибрациям и ударам), соединители серии 2РТТ широко применяются в:

• Авиационной и космической технике: для обеспечения надёжного электропитания и передачи сигналов в условиях значительных перепадов температур, давления и вибрационных нагрузок.

• Морской технике: на надводных и подводных судах, портовом оборудовании, где требуется защита от влаги, соляного тумана и коррозии.

• Железнодорожном транспорте: в системах управления локомотивами, вагонами, сигнализации и связи, где важна устойчивость к вибрациям и перепадам температур.

• Промышленном оборудовании: в различных станках, автоматизированных линиях, системах управления производственными процессами, робототехнике, работающих в условиях повышенной запыленности, влажности и механических воздействий.

• Средствах связи и радиоэлектронике: в стационарном и мобильном оборудовании связи, радиолокационных станциях, системах передачи данных.

• Военной технике: для подключения различных бортовых и наземных систем, где критически важна надёжность и устойчивость к экстремальным условиям эксплуатации.

• Медицинской аппаратуре: в стационарном и портативном оборудовании, требующем высокой надёжности и долговечности электрических соединений.
