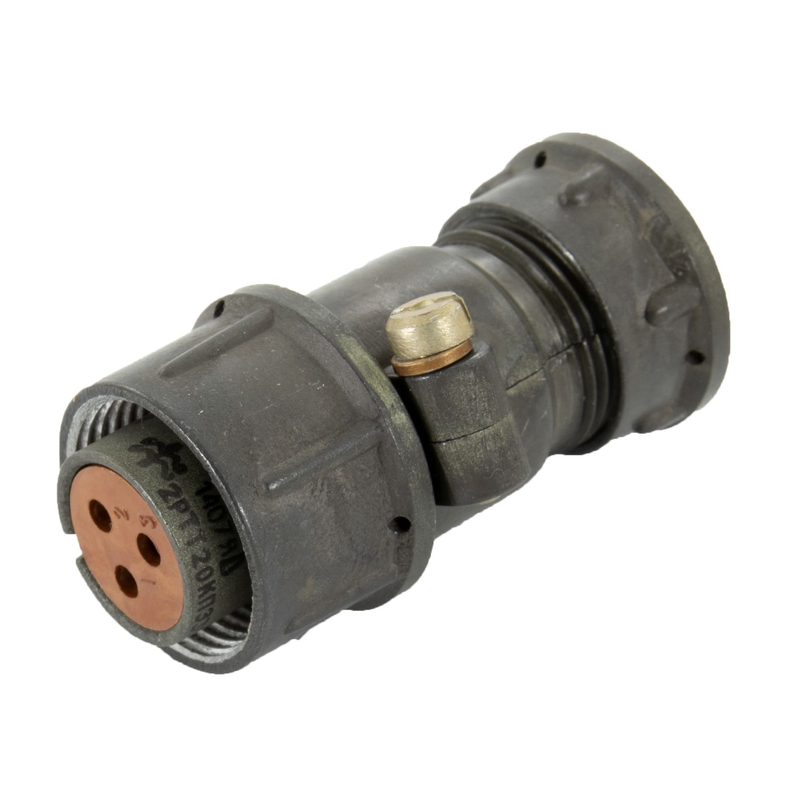

2РТТ16КПЭ1Г2В — это разъём ( розетка ). Маркировка «2015г «5»» указывает на выпуск 2015 года с пятой (окончательной) приемкой.

Описание

Соединители серии 2РТТ пылебрызгозащищённые, предназначены для электрических цепей постоянного и переменного тока (до 3 МГц) при напряжении до 850 В.
Изготавливаются заводом « Элекон» по ТУ ГЕО.364.120ТУ (АШДК.434410.060ТУ) во всеклиматическом исполнении «В» для внутреннего монтажа.
Покрытие контактов — серебро, сочленение резьбовое с одношпоночной поляризацией корпусов. ​

Характеристики

• Тип соединителя: Пылебрызгозащищённый разъём (розетка), кабельная.
• Назначение: Для электрических цепей постоянного и переменного тока.
• Рабочая частота: До 3 МГц (для переменного тока).
• Номинальное напряжение: До 850 В.
• Производитель: Завод «Элекон».
• Соответствие стандартам: ТУ ГЕО.364.120ТУ (АШДК.434410.060ТУ).
• Климатическое исполнение: Всеклиматическое «В».
• Тип монтажа: Внутренний.
• Материал покрытия контактов: Серебро.
• Механизм сочленения: Резьбовой.
• Поляризация: Одношпоночная.
• Условный размер корпуса: 16.
• Тип корпуса: Кабельный (К).
• Тип патрубка: Прямой (П), для экранированного кабеля (Э).
• Количество контактов: 1.
• Тип контактного элемента: Розетка (Г).
• Сочетание контактов: 2.
• Год выпуска: 2015 (с пятой приёмкой).

Расшифровка обозначения

• 2РТТ — тип: пылебрызгозащищённый соединитель.

• 16 — условный размер корпуса.

• К — кабельный корпус.

• П — прямой патрубок.

• Э — гайка патрубка для экранированного кабеля.

• 1 — количество контактов.

• Г — розетка (Г).

• 2 — сочетание контактов.

• В — всеклиматическое исполнение.

Применение

Разъёмы серии 2РТТ16КПЭ1Г2В широко применяются для создания надёжных электрических соединений в различных видах оборудования и систем.

• Электрооборудование: Обеспечение питания и передачи сигналов в различных электрических устройствах.
• Радиооборудование: Подключение антенн, датчиков и других компонентов в радиоэлектронных системах.
• Контрольно-измерительные приборы: Использование в аппаратуре для точного измерения и контроля параметров.
• Промышленная автоматика: В системах управления и автоматизации, где требуется защита от пыли и брызг.
• Специализированные установки: Подходит для внутреннего монтажа в условиях, где важна пылебрызгозащита и возможность использования экранированных кабелей для минимизации электромагнитных помех.
• Системы, требующие надёжного соединения: Применяются в любых устройствах, где критически важна стабильность и долговечность электрического контакта при заданных условиях эксплуатации.
