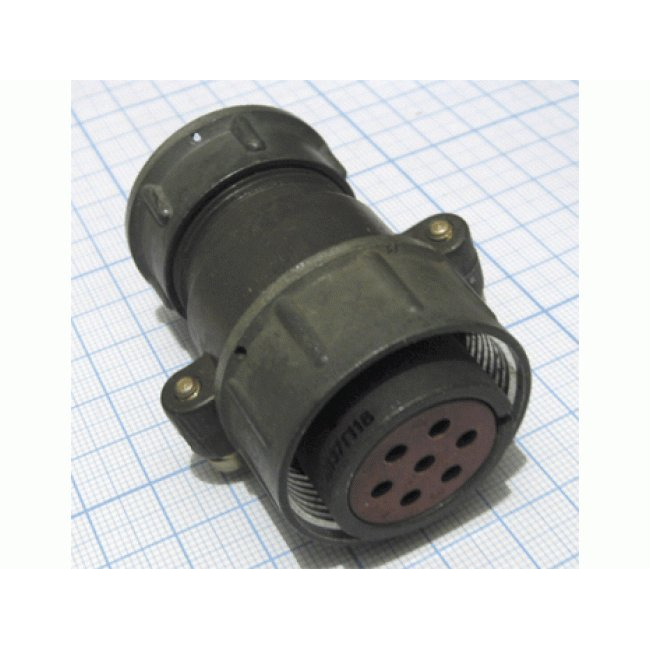

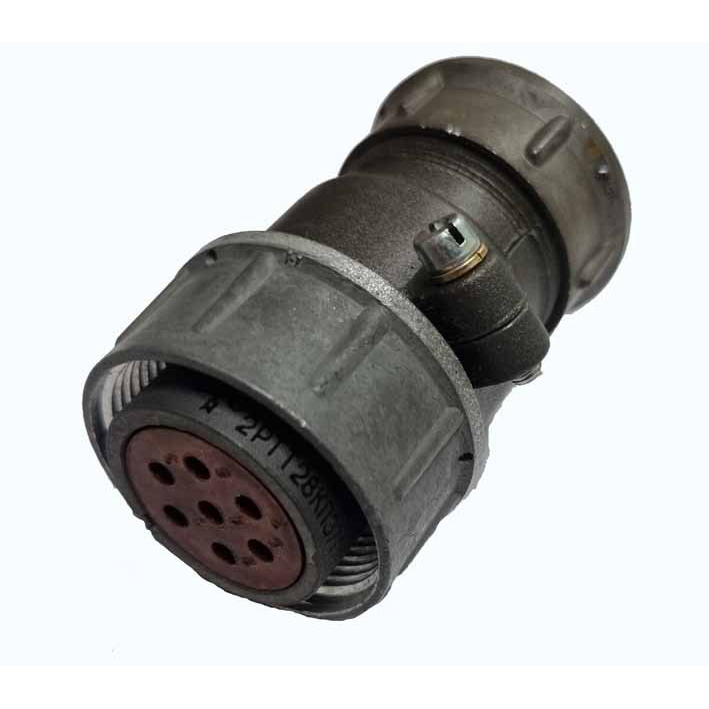

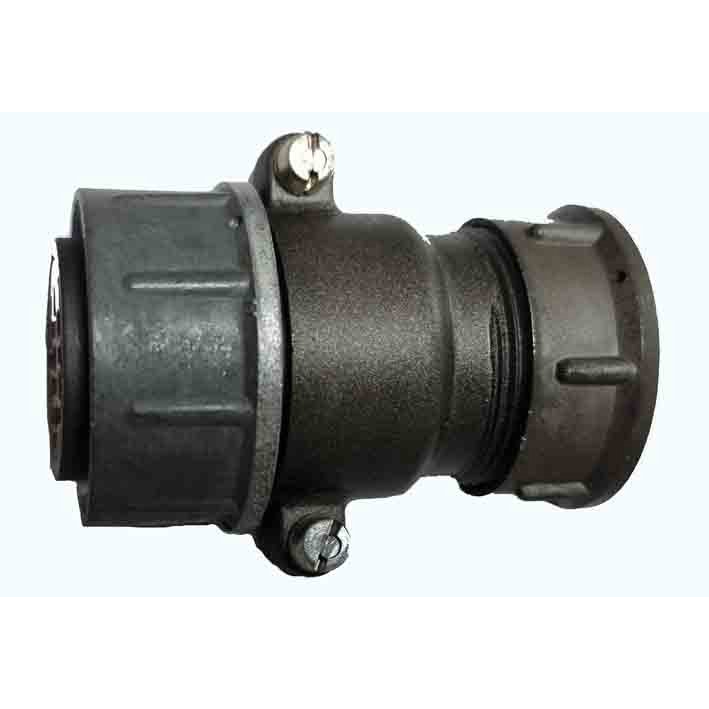

2РТТ28КУЭ7Г11В — это низкочастотный цилиндрический электрический соединитель серии 2РТТ, кабельная розетка общего назначения с резьбовым соединением, предназначенная для работы в цепях постоянного и переменного тока до нескольких мегагерц.

Назначение и область применения

• Применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения (блоки аппаратуры, кабельные жгуты, стенды).

• Обеспечивает разъемное соединение кабеля с прибором или между кабельными сборками в цепях питания и сигналов большой мощности.

Конструкция и расшифровка обозначения

Общее для серии 2РТТ28 (пример по типовым описаниям 2РТТ28КПН7Ш11В и др.):

• «2РТТ» – тип цилиндрического низкочастотного негерметичного соединителя с резьбовой фиксацией.​

• «28» – условный размер корпуса (крупный типоразмер с силовыми контактами).​

• «К» – кабельное исполнение корпуса (для установки на кабель).​

• «Э» – прямой патрубок (в отличие от «У» – углового) по общим правилам серии 2РТТ, точное значение буквы в конкретном обозначении следует смотреть в паспорте.​

• «7Г11» – вариант конфигурации контактов (число и диаметр контактов, схема расположения), обычно силовые контакты большого диаметра.

• «В» – всеклиматическое исполнение, пригодно для эксплуатации в широком диапазоне температур и влажности.

Корпус обычно металлический, с резьбовым накатным кольцом для фиксации, контакты серебряного покрытия, монтаж проводов пайкой в гнезда розетки.

Электрические характеристики (типовые для 2РТТ28КУЭ7Г11В)

• Рабочий ток на один контакт — до 25 А для контактов диаметром 2,5 мм (для некоторых исполнений серии 28 возможны варианты до 50 А при увеличенном диаметре контакта).

• Максимальное рабочее напряжение (амплитудное значение) — порядка 700 В для данного типономинала (до 850 В для части исполнений серии 2РТТ по общему описанию). +3

• Сопротивление электрического контакта розетки — не более 1 мОм.​

• Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм (по общекорпусным данным по серии, для ряда модификаций до 5000 МОм).

• Рабочая частота — до 3 МГц для постоянного и переменного тока.

Механическая и климатическая стойкость

Для соединителей серии 2РТТ (включая тип 2РТТ28КУЭ7Г11В) указываются следующие типовые параметры: +3

• Диапазон рабочей температуры окружающей среды: от −60 °C до +100 °C.

• Перепады температур с учетом нагрева контактов: от −60 °C до +180 °C.

• Относительная влажность до 98% при +40 °C (тропикоустойчивое, всеклиматическое исполнение).​

• Синусоидальная вибрация: диапазон частот примерно 1–5000 Гц, ускорения до 300 м/с² для конкретного типономинала, в общих данных по серии часто приводят 1–1000 Гц и 100 м/с²; точные значения смотрят в паспорте на конкретное исполнение. +3

• Удары одиночного действия — до 10000 м/с² (около 1000 g), многократного — около 1500 м/с² (150 g). +3

• Наработка не менее 1000 ч, число сочленений–расчленений — не менее 500 циклов, срок сохраняемости — до 15 лет.

• Допускается работа при пониженном давлении вплоть до 1,3·10⁻⁴ Па (примерно 10⁻⁶ мм рт. ст.).

Особенности применения

• Используется там, где нужны надежные разъемные силовые или комбинированные соединения в жестких условиях вибраций и ударных нагрузок (военная, промышленная, транспортная аппаратура).
