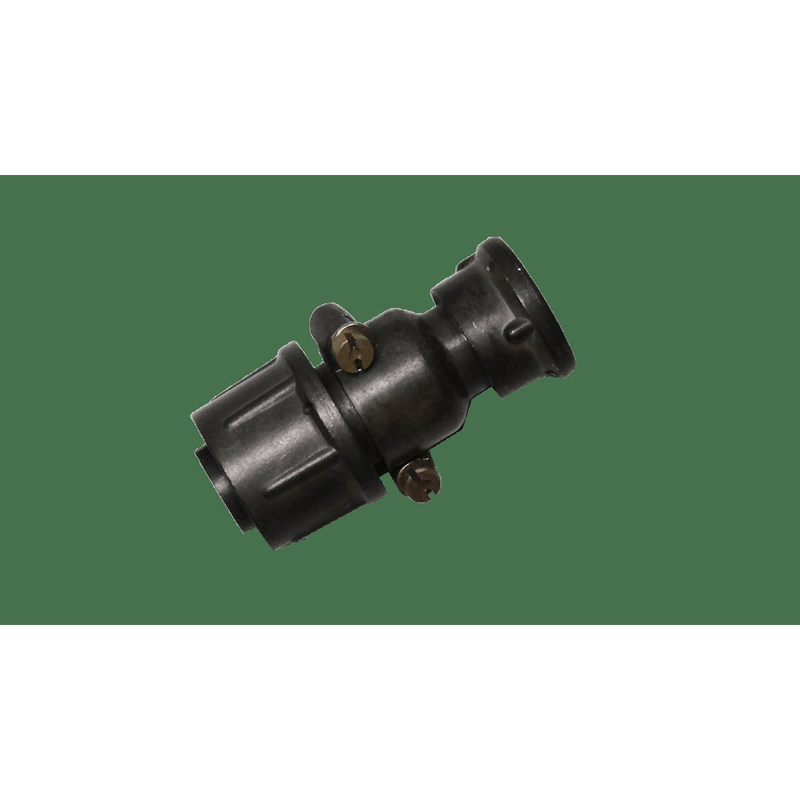

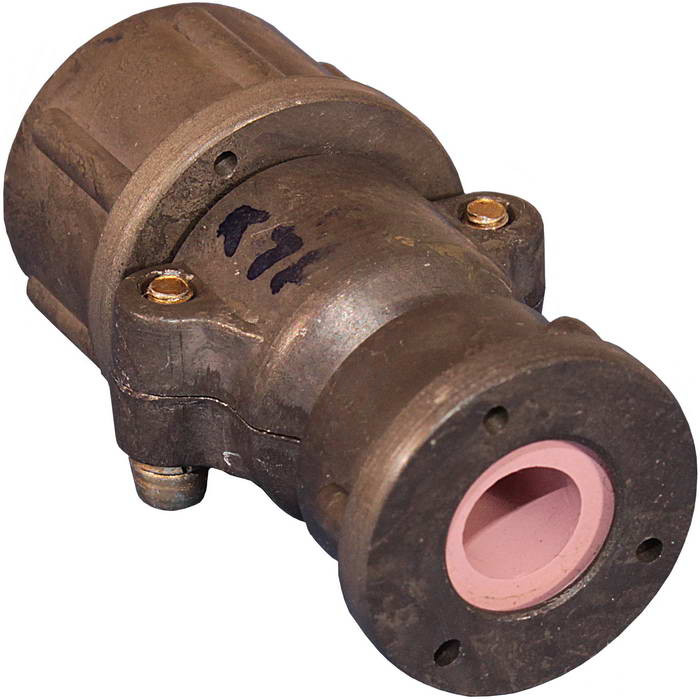

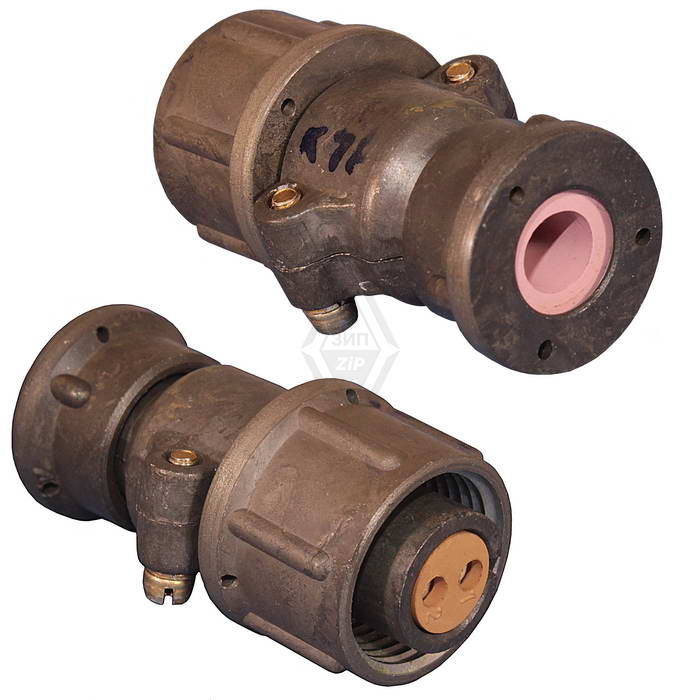

2РТТ16КПЭ2Г3В — это розетка цилиндрического низкочастотного соединителя (маркировка 2015 г «5»). Она входит в серию 2РТТ пылебрызгозащищенных разъемов.

Производитель

завод « Элекон» выпускает эту модель в соответствии с ТУ ГЕ0.364.120 ТУ во всеклиматическом исполнении.

Тип и конструкция

Кабельная розетка с прямым патрубком (П) для экранированного кабеля (Э), 2 контакта, покрытие серебром, резьбовое соединение, одношпоночная поляризация.

Технические характеристики

• Рабочее напряжение (амплитудное значение): до 700 В
• Рабочий ток на контакт: до 16 А
• Сопротивление контактов: не более 2.5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Диапазон рабочих температур: от -60°C до +100°C
• Минимальная наработка: 10000 часов
• Количество сочленений-расчленений: 500 циклов
• Виброустойчивость: диапазон частот от 1 до 5000 Гц, ускорение до 200 м/с²
• Ударная прочность: одиночные удары до 1000 м/с², многократные удары до 150 м/с²
• Пониженное атмосферное давление: до 0.67 кПа (5 мм рт. ст.)
• Повышенная относительная влажность: до 98% при +35°С
• Степень защиты от внешних воздействий: IP64 (пыле- и брызгозащищенные)

Применение

Используется во электро- и радиоприборах, контрольно-измерительной технике для внутренних соединений в цепях постоянного и переменного тока (до 3 МГц). Благодаря высокой степени защиты IP64 и всеклиматическому исполнению, эти разъемы применяются в широком спектре промышленных и специализированных систем, требующих надежных и защищенных соединений, включая:

• Авиационная и космическая техника.
• Судостроение и морское оборудование.
• Наземный и железнодорожный транспорт.
• Промышленное оборудование и автоматизация.
• Системы связи и телекоммуникаций.
• Измерительная и испытательная аппаратура.
• Военная и специальная техника.
