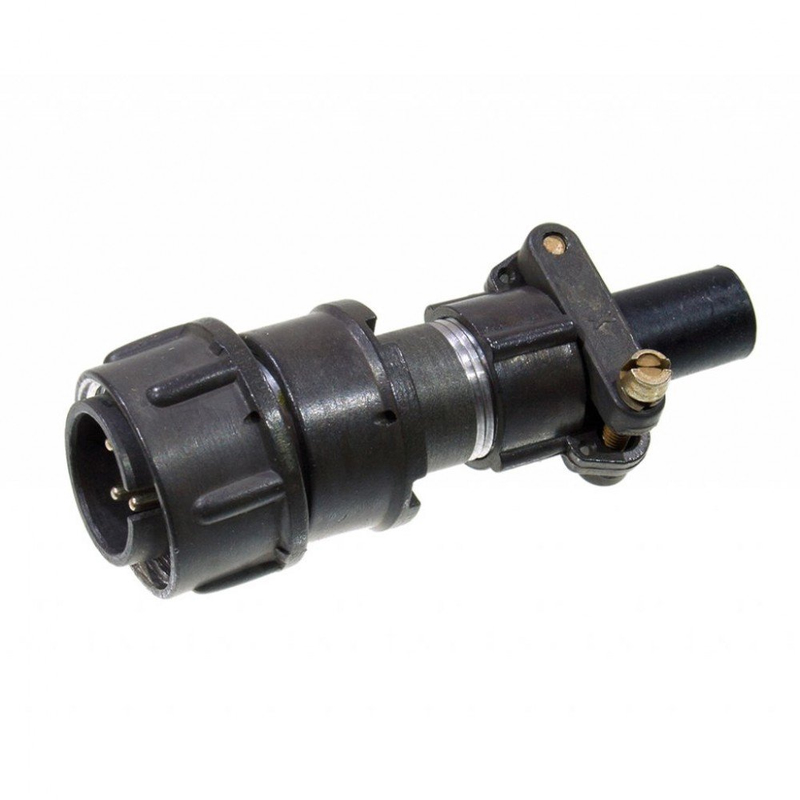

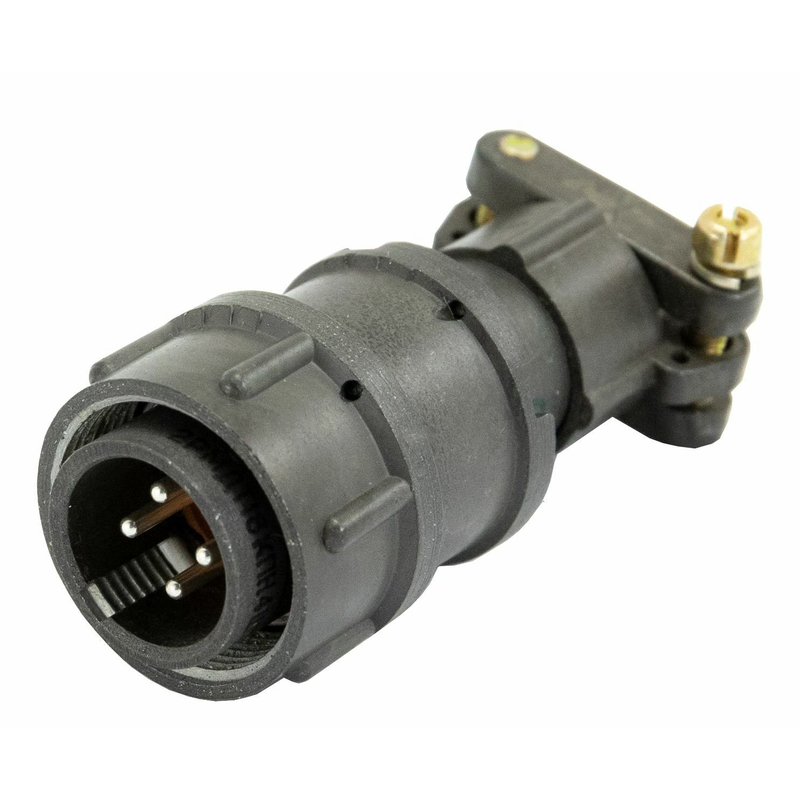

Соединитель2РМДТ18КПН4Ш5В1В — это цилиндрический низкочастотный негерметичный электрический разъем, предназначенный для соединения длинных электрических цепей. Он относится к серии 2РМДТ и используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Технические характеристики

• Тип соединителя : 2РМДТ — низкочастотный цилиндрический негерметичный тропикоустойчивый.

• Посадочный диаметр корпуса : 18 мм.

• Тип корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 4.

• Вид соединителя : вилка (Ш).

• Сочетание контактов : Диаметр контактов 1,5 мм.

• Покрытие контактов : Серебро (В).

• Максимально допустимая температура окружающей среды : 100°С.

• Всеклиматическое исполнение : В.

Основные параметры

• Рабочее напряжение : Не более 560 В (переменного и постоянного тока).

• Максимальная токовая нагрузка на контакт : До 15 А.

• Сопротивление контакта : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 1000 МОм.

• Температура окружающей среды : От -60 до +100°С.

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение 490 м/с? (50 g).

• Одиночные удары : Ускорение 5000 м/с? (500 g).

• Многократные удары : Ускорение 1000 м/с? (100 g).

• Линейные нагрузки : Ускорение 2000 м/с? (200 g).

Применение

Этот разъем широко используется в различных радиоэлектронных и радиотехнических устройствах для обеспечения надежного соединения электрических цепей. Он подходит для эксплуатации в широком диапазоне температур и может выдерживать значительные механические нагрузки.

Производство и поставки

Разъемы серии 2РМДТ производятся в соответствии с техническими стандартами ОСТ В 11 0121-91 или ГЕ0.364.126ТУ. Поставки осуществляются в различных регионах, включая возможность заказа полных аналогов.

Гарантия и качество

Гарантия безотказной работы соединителей составляет 2 года с момента их покупки. Поставщики предоставляют паспорта качества и этикетки по запросу.
