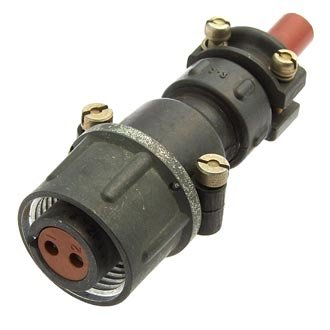

2РТТ16КПН2Ш3

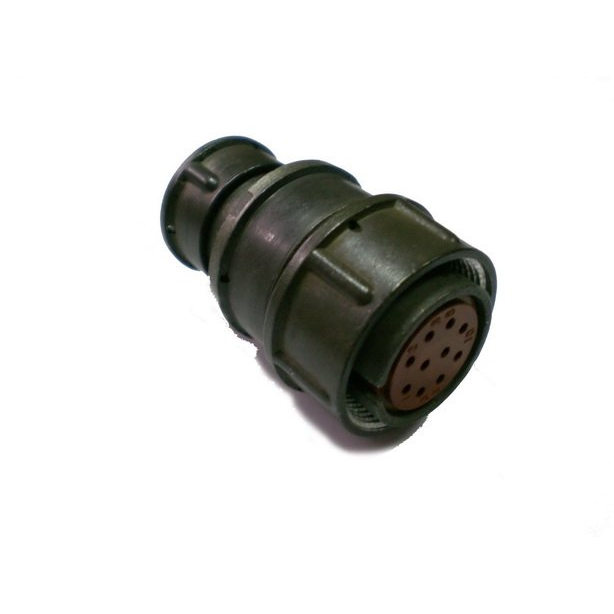

Обозначение 2РТТ16КПН2Ш3 относится к отечественному типу цилиндрических низкочастотных электрических соединителей серии 2РТТ, применяемых в приборах и аппаратуре радиоэлектронного и промышленного назначения.

Назначение и область применения

Соединители 2РТТ16КПН2Ш3 используются для разъёмного соединения проводов и кабелей в электрических цепях постоянного и переменного тока, в том числе в радио‑, контрольно‑измерительной и специальной аппаратуре. Они относятся к пылебрызгозащищённому исполнению, рассчитаны на работу во взаимосвязанных приборах и блоках, где требуется надёжный контакт и механическая фиксация.

Основные характеристики

• Тип: цилиндрический низкочастотный разъём (серия 2РТТ, габарит 16).

• Максимальное рабочее напряжение (амплитудное значение) — до 850 В, частота переменного тока — до 3 МГц.

• Количество контактов — обычно 2 штыревых контакта диаметром около 1,5 мм.

• Контактное сопротивление — порядка единиц миллиом (например, до 2,5 мОм, в зависимости от конкретной модификации).

• Сопротивление изоляции в нормальных условиях — десятки и сотни мегаом.

Конструктивные особенности

• Модификация КПН2Ш3 указывает, как правило, на кабельную (приборную) вилку с прямым патрубком и гайкой для крепления неэкранированного кабеля, с резьбовой фиксацией сочленённого положения.

• Контакты часто имеют серебряное покрытие для снижения переходного сопротивления и повышения коррозионной стойкости.

• Соединитель соответствует техническим условиям типа ГЕ0.364.120 ТУ (или аналогичным ТУ для серии 2РТТ).

Условия эксплуатации

Эти соединители рассчитаны на работу в широком диапазоне температур и влажности, типичном для бортовой и стационарной аппаратуры, и выдерживают многократные сочленения/расчленения (обычно порядка нескольких сотен циклов). Они применяются в условиях вибраций и механических нагрузок, присутствующих в промышленном и приборном оборудовании.

Можно отдельно разобрать конкретную модификацию (например, 2РТТ16КПН2Ш3‑ОВ или 2РТТ16КПН2Ш3В) и её особенности по конструкции.
