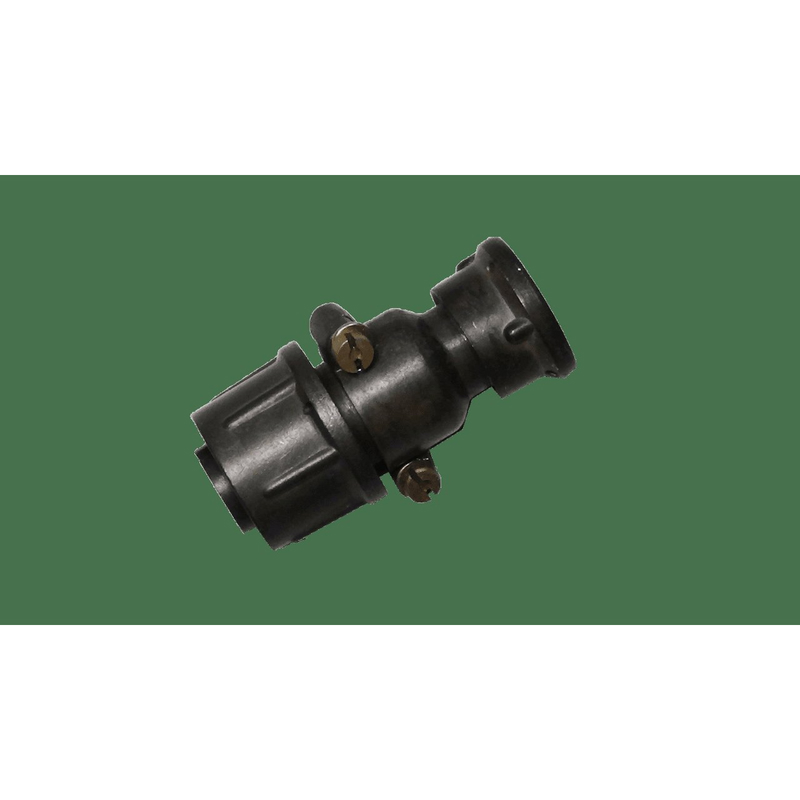

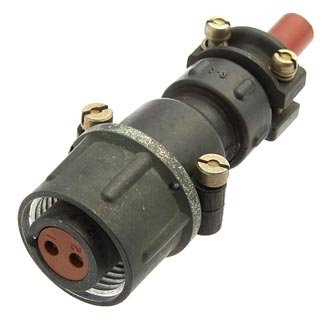

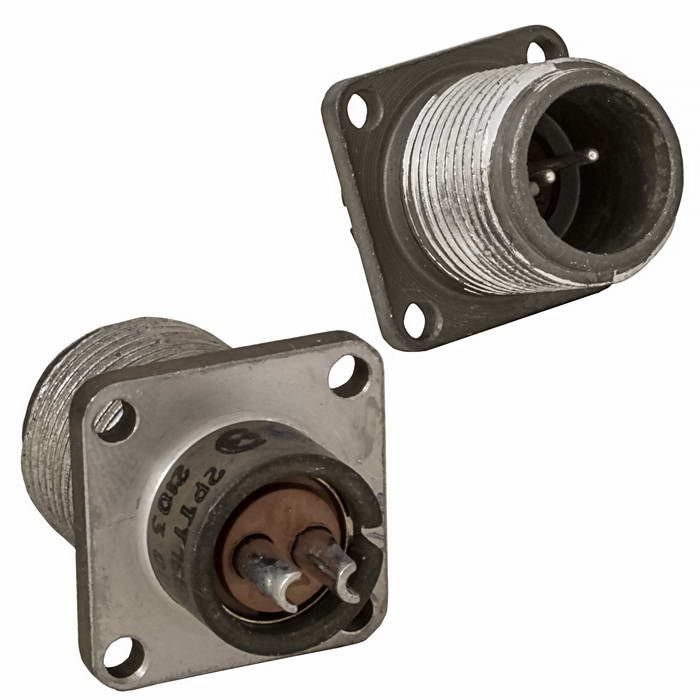

Разъём2РТТ16КПН2Ш3‑ОВ («Элекон») относится к серии2РТТ — низкочастотным цилиндрическим соединителям пылебрызгозащищённого исполнения, применяемым в электрических цепях постоянного и переменного тока. Нижележащее описание дано по типовому исполнению серии 2РТТ16КПН2Ш3‑ОВ; конкретные параметры могут незначительно отличаться в зависимости от конкретного ТУ и модификации.

Этот разъём предназначен для работы в электрических цепях с рабочим напряжением до примерно850 В (амплитудное значение) при токах на контакт порядка20–200 А в зависимости от нагрузки и конструкции контактов. Соединитель рассчитан на эксплуатацию вовсеклиматическом исполнении во внутреннем монтаже, в том числе при достаточно жёстких климатических и механических воздействиях.

Код2РТТ16КПН2Ш3‑ОВ расшифровывается следующим образом:

• 2РТТ — серия низкочастотных цилиндрических соединителей.

• 16КПН2 — типоразмер, количество контактов, конструкция гнёзд/штырей.

• Ш3 — поляризация корпуса одношпоночная (шпонка).

• О — патрубки без резиновых кожухов, втулок и шайб.

• В — всеклиматическое исполнение.

Контакты, как правило, покрыты серебром, что обеспечивает хорошие электрические параметры и стойкость к окислению.

Соединители серии 2РТТ рассчитаны на многократные сочленения/расчленения (до порядка500 циклов с сохранением требуемых параметров), что важно для сервисных и ремонтных работ. Диапазон рабочих температур, типовой для данной серии, примерно от−60 °C до +100 °C , что позволяет применять разъём в условиях пониженных и повышенных температур, в том числе в промышленном и специализированном оборудовании.

Соединители разработаны с учётом воздействия вибраций и ударов; типовые значения для серии 2РТТ:

• вибрация в диапазоне частот порядка1–1000 Гц с ускорением до около100 м/с² (10g) ,

• одиночные удары с ускорением до примерно10 000 м/с² (1000g).

Это позволяет использовать их в аппаратуре, устанавливаемой на подвижных объектах, в промышленных установках и в условиях повышенных механических нагрузок.

Формулировка«ОТК» в обозначении обычно относится к виду приёмки изделия (отдел технического контроля) и не является частью типа соединителя, а указывает на процедуру и категорию контроля готового изделия. По сути это маркировочная/документационная пометка, которая не влияет на конструкцию, размеры и электрические параметры разъёма, но характеризует уровень контроля и соответствия требованиям ТУ.
