2РТТ20Б4Ш6В

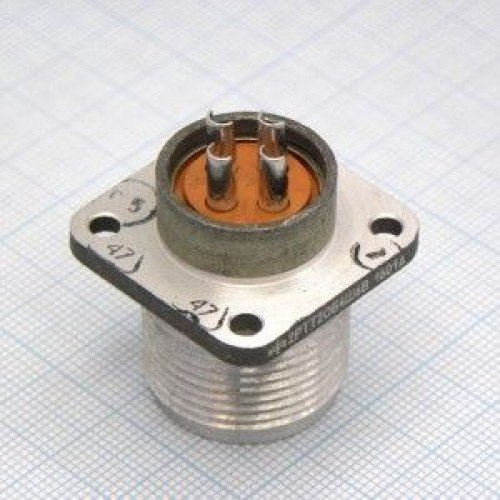

Соединитель 2РТТ20Б4Ш6В — это цилиндрический низкочастотный пылебрызгозащищенный электрический разъём вилочного типа, относящийся к серии 2РТТ, предназначеный для работы в цепях постоянного и переменного тока (частотой до примерно 3 МГц) во всеклиматическом исполнении.

Обозначение и конструкция

• 2РТТ — тип соединителя (цилиндрический низкочастотный).

• 20 — условный размер корпуса.

• Б — блочный (приборный) корпус, предназначен для монтажа на приборной панели.

• 4 — 4 контакта.

• Ш — вилка (штырьковая часть).

• 6 — условное сочетание контактов.

• В — всеклиматическое исполнение (работа в широком диапазоне климатических условий).

Электрические параметры

• Максимальное рабочее напряжение (амплитудное значение) — до около 700–850 В.

• Максимальный ток на один контакт — порядка 20–35 А в зависимости от диаметра контакта.

• Рабочая частота — до примерно 3 МГц.

• Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч МОм.

Климатические и механические характеристики

• Диапазон рабочих температур: примерно от–60 °C до +100…+180 °C (в зависимости от конкретного ТУ и условий применения).

• Выдерживает пониженное атмосферное давление порядка$1{,}3\cdot10^{-4}$1 , 3 ⋅ 1 0 − 4 Па (около$10^{-6}$1 0 − 6 мм рт. ст.).

• Устойчив к вибрации (диапазон частот до нескольких тысяч герц, ускорение единицы–сотни g) и многократным ударам с ускорениями до единиц тысяч м/с².

Условия эксплуатации и ресурс

• Соединитель предназначен для объёмного монтажа пайкой проводов, допускается использование как в экранированных, так и в неэкранированных кабелях (в зависимости от модификации патрубка и гайки).

• Количество сочленений–расчленений — не менее 500 циклов.

• Минимальная наработка — порядка 1000 часов, минимальный срок сохраняемости — не менее 15–20 лет.
