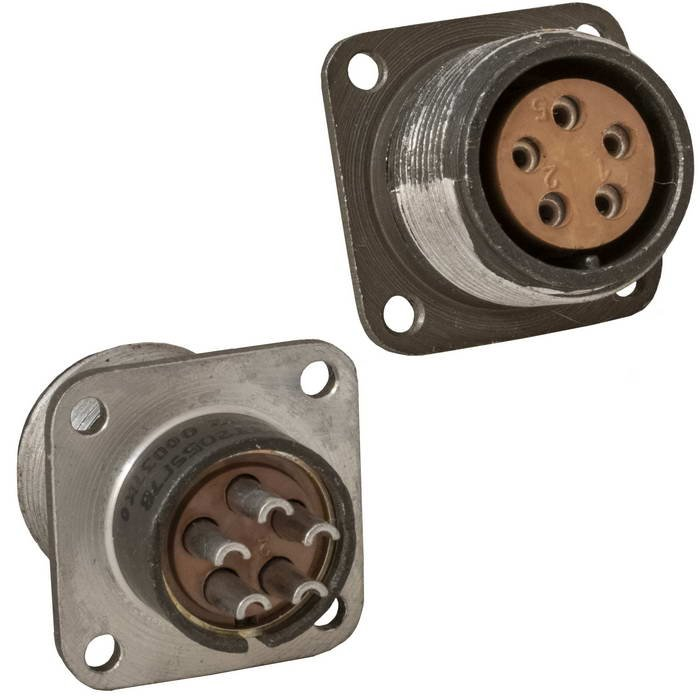

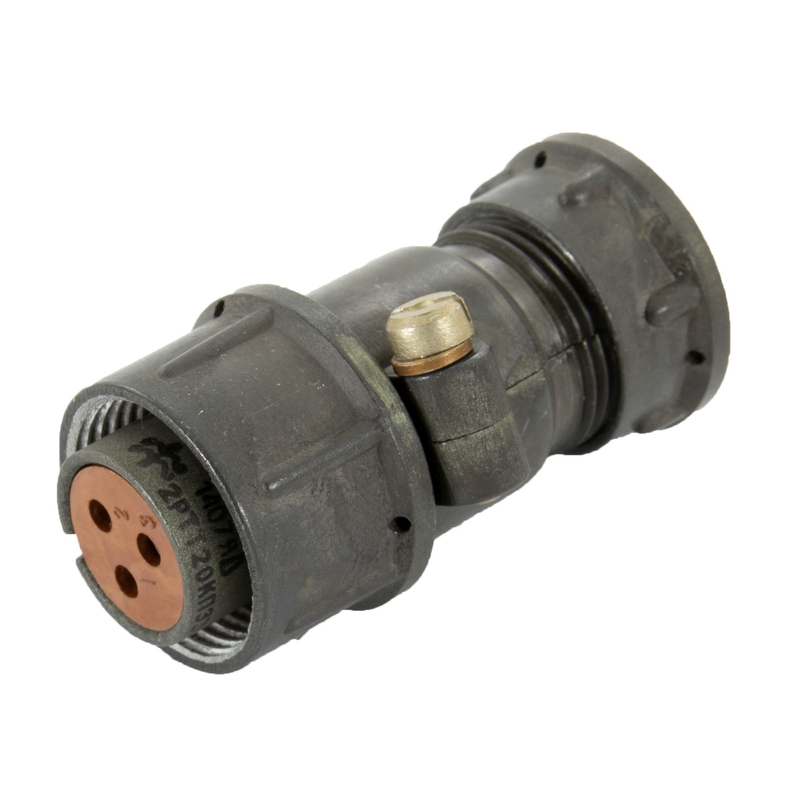

2РТТ20Б5Г7В — это цилиндрический низкочастотный электрический соединитель розеточного типа (розетка), входящий в серию 2РТТ, который рассчитан на эксплуатацию в жёстких условиях и используется в бортовых и промышленных устройствах.

Назначение и условия работы

Соединитель предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).
Он относится к теплостойким, тропико‑ и всеклиматическим соединителям, устойчивым к пыли и брызгам, и применяется в условиях пониженного и повышенного атмосферного давления, вибрации и ударных нагрузок.

Основные характеристики

• Условный размер корпуса — 20.

• Количество контактов — 5, сочетание контактов — 7.

• Температурный диапазон эксплуатации — примерно от −60 до +100 °C.

• Максимальное рабочее напряжение (амплитудное значение) — не более 700–850 В в зависимости от норматива.

• Максимальная токовая нагрузка на контакт — порядка 20 А.

• Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч мегаом (десятки‑тысячи МОм).

Конструктивные особенности

Корпус выполнен из металла, изолятор — обычно из карболита или аналогичного термостойкого материала.
Имеется резьбовая фиксация сочленённого положения, розетка может быть блочной или приборной, без патрубка, монтируется на блок или панель.

Надёжность и ресурс

Соединитель рассчитан на многократные сочленения‑расчленения (до порядка 500 циклов) и имеет минимальную наработку порядка 1000 часов, а минимальный срок сохраняемости — около 15 лет.
Изготавливается по отраслевым техусловиям (например, ТУ 16‑5.192‑85 или ГЕ0.364.120), широко применяется в авиационной, космической и военной технике.
