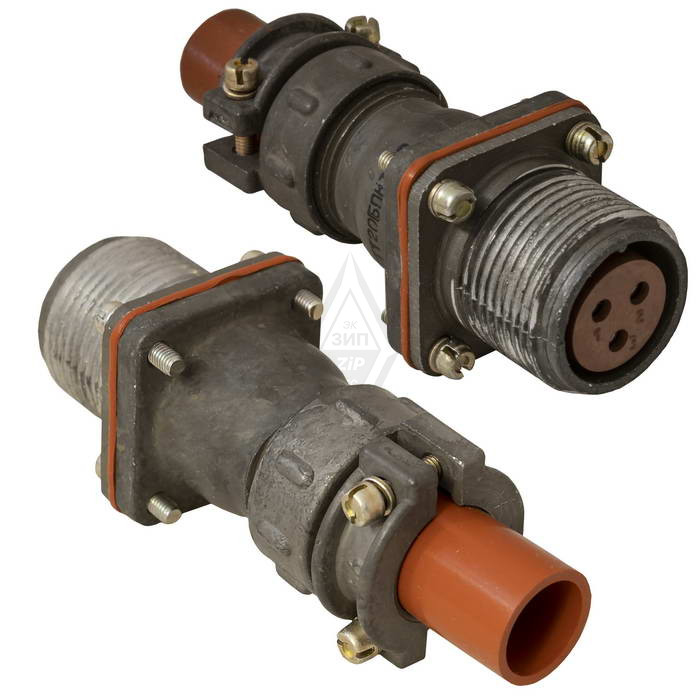

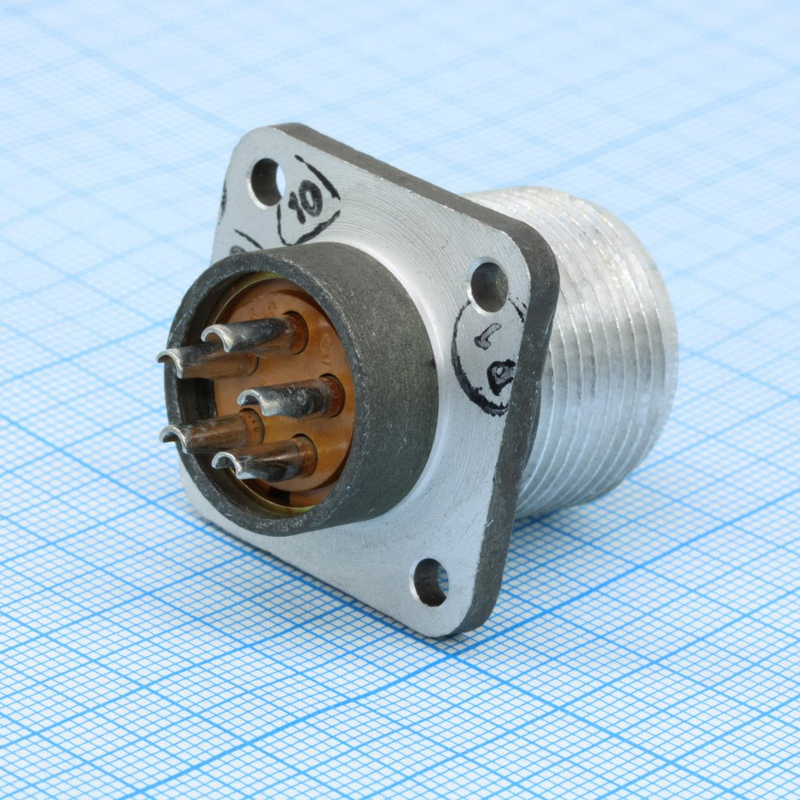

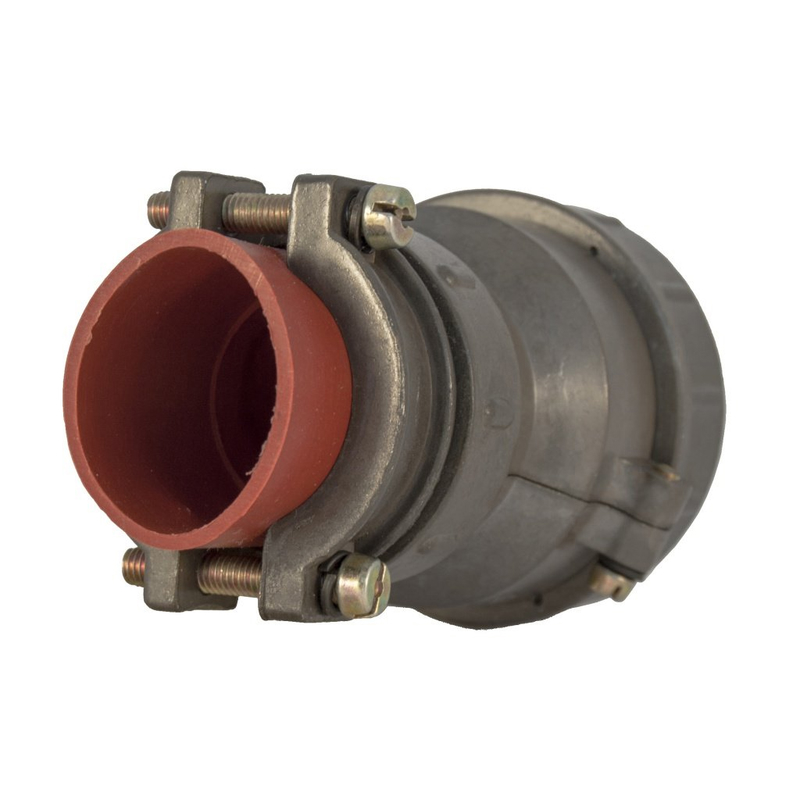

Соединитель2РТТ20БПЭ5Г7В — это низкочастотный цилиндрический электрический разъём (чаще всего розетка) во всеклиматическом исполнении, входящий в серию2РТТ от НПО «Каскад»; обозначение «ОТК» обычно относится к заводскому контролю качества, а не к самому типу изделия.

Соединители серии 2РТТ предназначены дляобъёмного монтажа в электрических цепях постоянного и переменного тока частотойдо 3 МГц при напряжении до850 В (амплитуда).
Они применяются в промышленной аппаратуре, стационарных и мобильных устройствах, где требуется надёжное многополюсное соединение с устойчивостью к вибрации, ударам и сложным климатическим условиям.

• Условный размер корпуса:20 (диаметр корпуса около 20 мм).

• Количество контактов:5 , тип «Б» соответствует конструктивно‑функциональной подгруппе (обычно розетка‑блочный исполнительный элемент).

• Исполнение:негерметичный, пылебрызгозащищённый , всеклиматический (диапазон температур порядкаот –60 до +100 °C и высокая влажность).

• Максимальное амплитудное напряжение:до 850 В в цепи.

• Максимальный ток на один контакт: около10 А , общая суммарная токовая нагрузка — порядка50 А (для 5‑контактного варианта).

• Сопротивление контакта:не более 2,5 мОм , сопротивление изоляции —не менее нескольких тысяч МОм в нормальных условиях.

• Рабочий диапазон частот вибрации: до5000 Гц , допустимые ускорения — порядка300 м/с² (30g).

• Выдерживает многократные удары до1500 м/с² (150g) и одиночные удары до10 000 м/с² (1000g).

• Минимальная наработка:1000 часов , количество сочленений‑расчленений —не менее 500.

• Буквосочетание «ПЭ» указывает наприборное (блочное) экранированное исполнение , т.е. розетка с экраном для снижения помех.

• Обозначение «Г7В» обычно относится к типу сочленения (гнездо, вариант крепления) и к климатическому исполнению; в данном случае это всеклиматическое исполнение, рассчитанное на длительную эксплуатацию в сложных условиях.п.) или сопоставить с ближайшими аналогами (например, 2РТТ20Б5Г7В, 2РТТ20БПН5Г7В и др.).
